CON UN SISTEMA DE ALARMA TEMPRANA SE EVITAN GRANDES DAñOS Y PERDIDAS DE VIDAS EN CIUDADES Y CASERIOS CERCANOS A QUEBRADAS ANDINAS , DONDE SE PRODUCEN LOS HUAYCOS O TORRENTERAS Y SE FACILITA LA ACCION DE PREVENCION DE DESASTRES EN DICHOS LUGARES POBLADOS , TOMANDO LAS MEDIDAS DE PROTECCION PREVENTIVAS GENERADAS POR LA ALERTA DEL SISTEMA MBC, A TRAVES DE SUS UNIDADES REMOTAS."

GENERALIDADES DEL SISTEMA MBC.

La empresa mas especializada en tecnología MBC, fue fundada en el año 1975, y es la METEOR COMMUNICATIONS CORPORATION de Seatlle, Washington, USA. Un sistema MBC esta compuesto de las siguientes partes:

a) Un METEOR BURST MASTER STATION, que es una estación base, con capacidad de transmitir y recibir, bajo la tecnología MBC.

Tiene capacidad para adquirir datos en forma totalmente automática. De igual forma, puede realizar trafico de mensajes de comunicación en doble vía, es decir enviar y recibir.

Posee, un alcance de comunicaciones desde 0 hasta 1600 kilómetros (o a 1,000 millas terrestres).

Opera en una sola frecuencia fija , utilizando circuitos osciladores a cristal, y entre el rango de 40 a 50 Mega hertz.

Puede realizar operaciones dispuestas de control a estaciones remotas del sistema y que están trabajando en forma autónoma.

Tiene la filosofía de diseño de "fácil operación", además que todo el flujo informativo recibido , puede ser editado vía INTERNET.

Dispone de una interfase compatible con las plataformas PC-DOS.

Utiliza softwares personalizados para realizar las funciones encomendadas, propias de la estación base, y que tienen una amplia flexibilidad topológica para configurar múltiples tipo de conexionados operativos (NETWORKING).

La estación base, así descrita lleva la denominación de :

" MCC-520 B/C ,METEOR BURST= MASTER STATION ".

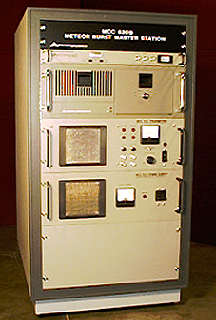

EQUIPO TRANSMISOR /RECEPTOR DE UNA ESTACION MAESTRA= MASTER STATION MCC-520 B/ C.

La MASTER STATION, MCC-520 B/ C, es una estación base terminal que opera en la frecuencia de VHF.

Puede decirse que es el componente principal de un sistema MBC, pudiendo ser utilizado para el trafico en ambos sentidos, de mensajes de comunicación y mensajes portadores de data.

Esta MASTER STATION, controla el direccionamiento y la data a través del sistema, todo esto, con una frecuencia ubicada en el rango de 40 a 50 mega hertz .

La estación Base MCC-520 B/C, tiene la capacidad de poder incrementar su propia red en el sentido de adoptar configuraciones que soporten redes telemétricas o de comunicaciones, con varios miles de estaciones remotas.

Posee circuitos avanzados de supresión de "ruido", lo que asegura una eficiente operación, dentro del campo de los "ruidos electrónicos de fondo", de la etapa receptora.

Existe un control para la red que permite el control administrativo de todos los mensajes o paquetes informativos que circulan, entre todos los nodos, y este es, automático y total, con la finalidad que no se "pierda" ninguno de ellos.

El nivel de eficiencia del funcionamiento del sistema es automáticamente monitoreado, con la finalidad de brindar al usuario de la red, la información que utiliza, permanentemente ACTUALIZADA.

Todo el software del sistema es PC-DOS compatible, para lograr un desarrollo fácil de otros softwares adicionales del cliente y, así, poder obtener una interfase fácil y rápida con los equipos particulares o específicos de cada uno de los usuarios .

Es importante visualizar , que, para que el sistema funcione armoniosamente, el MASTER STATION, MCC-520 B/C, ES TOTALMENTE COMPATIBLE, con todos los productos de la línea MCC, que operan con el trafico de mensajes y paquetes de información, y, esta compatibilidad se acentúa en:

a) El MODEM MCC-545A RF.

b) La estación terminal remota de datos MCC-550C.

EL MODEM INALAMBRICO TIPO MCC-545A DE "METEOR BURST COMMUNICATIONS" -USA , SE PUEDE DESEMPEñAR EN ALGUNAS SITUACIONES COMO TRANSPONDER MOVIL, ESTACION REPETIDORA O TAMBIEN COMO ESTACION BASE, DANDO AL SISTEMA UNA VERSATILIDAD EXTRAORDINARIA DE CRECIMIENTO Y/O ALCANCE DE LA RED CELULAR , EN ESPECIAL EN EL CASO DE "ELOS"

ESPECIFICACIONES DEL MASTER STATION MCC-520 B/C

Las especificaciones de la estación MASTER STATION son las siguientes:
a) TRANSMISOR

- Posee una potencia que puede emitir en antena desde 250 hasta 10,000 watts.

- Una impedancia de línea de 50 Ohmnios.

- La modulación es bifásica tipo PSK.

- El régimen de data es de 4 ü 8 Kbaudios.

b) RECEPTOR

- Tiene una sensibilidad de -123 Db. ( BERG < 10 EXP. -3 @ 4 KBaudios).

- Modulación a -/+ 90º del tipo PSK.

- Un régimen de data de 4 å 8 KBaudios.

c) COMPUTER

- PC compatible, minimum 386.

- Sistema operativo DOS, (6.2).

- 4MB RAM, 500 MB HARD DRIVE, 3.5"- 1.44 MB Floppy disk drive.

d) GENERAL

- 40 / 50 Hertz.

- Estabilidad de +/- .0005 %.

- Peso : 200 libras.

- Voltaje a 120 / 208 / 240 volts - corriente alterna , monofásica , @ 50-60 hertz.

EN LA FOTO SE MUESTRA UN MICRO-PROCESADOR DE 2 GENERACION, AÑO 1995. OBSERVESE EL TAMAñO FISICO DEL MISMO EN RELACION A LAS TECLAS B,N,M DEL TABLERO DE PC. ESTE DISPOSITIVO DE TECNOLOGIA MICROELECTRONICA, PUEDE CORRER LINUX, Y PROCESA 500% MAS RAPIDO QUE UNA PALM-PILOT Y POSEE ADEMAS 4 VECES MAS MEMORIA. TIENE UNA VOLUMETRIA DE 84 C³, CON UN PESO DE 93 GRAMOS, TRABAJA CON 6.50 VOLTIOS, DC Y CONSUME SOLAMENTE 80 MILIWATTS. DISPONE DE 66 MHZ DE CPU, CON 16 MB. DE SDRAM Y 16 MB FLASH ROM. ESTE TIPO DE MICRO-PROCESADORES , PERMITIO EL DESARROLLO TOTAL DE LAS PC PORTATILES (LAPTOPS), CON USO DE SUS PANTALLAS DE CRISTAL LIQUIDO. TAMBIEN , FUE ELEMENTO DECISIVO, PARA EL DESARROLLO Y EFICIENCIA ALCANZADA EN LOS EQUIPOS DEL SISTEMA MBC.

Para que el sistema MBC , cumpla con el 'SECTOR CIEGO" inicial y cubrir las distancias entre 0 a 250 millas terrestres, que abarca dicho sector, se requiere que las unidades remotas, las unidades base o relay, modelos MCC-545A,B,C,D, utilicen la tecnología denominada "Alcance mas allá del Horizonte" que en ingles se le conoce como ELOS (Extended Line of Sight).

ELOS, opera en una frecuencia particular en la parte inferior de la banda VHF ( 40 a 50 MHz), usando, mayormente, la componente terrestre del frente de onda irradiado ( ground wave).

El alcance de comunicación por onda terrestre esta dado por la difracción atmosférica y un porcentaje pequeño de la propagación Troposférica.

Este alcance, puede ser exitosamente extendido, en base al uso de:

1- Robustos protocolos.

2- Receptores de gran sensibilidad.

3- Cortos paquetes de mensajes.

El protocolo denominado MBNET-200, y el software de red tienen unos exitosos talentos que permiten una comunicación libre de errores a través de la red en alcances hasta 100 millas (160 Kms.).

El MODEM MCC-545, modelos A, B , C o D, son transceivers en banda VHF, utilizados en la red para cumplir la función por ELOS.

Este dispositivo puede ser dinámicamente configurado para operarlo en tres modos diferentes a saber:

a) Como un transponder móvil.

b) Como una estación repetidora.

c) Como una estación base.

Como estación base, tiene las características operativas siguientes:

1- Se encuentra conectada directamente al CENTRO DE DESPACHO, vía una línea telefónica EXCLUSIVA.

2- Mantiene comunicación de RF con todos los transponders móviles y estaciones repetidoras que operan dentro de su propia célula.

Cuando una estación base particular no puede conectarse con su centro de despacho, entonces el MCC-545 , se autoconfigura para operar como una estación repetidora y como tal se encarga de "redireccionar" todos los paquetes de datos, en transito, a la estación base mas cercana, que si tenga contacto con el centro de despacho, y transferirle toda la información recibida.

De acuerdo a esta capacidad, se puede establecer múltiples enlaces repetidores, los que pueden ser encadenados, unos a otros, generando una expansión en la capacidad de la red desde el punto de vista de alcance geográfico.

Esta capacidad es vital para cubrir perfectamente las distancias desde 0 a 400 kilómetros (o a 250 millas), con este sistema ELOS, y a distancias mayores, actúa como complemento y en forma "SIN COSTURA", es decir sin notarse, para transferir operatividad hacia la tecnología MBC, desde los 400 kilómetros hasta los 1600 kilómetros.

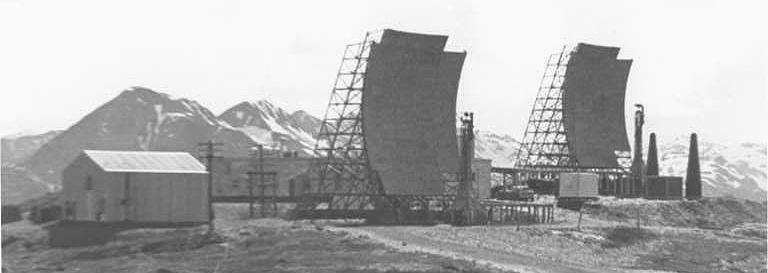

LA PRIMERA UTILIDAD PRACTICA DE LAS COMUNICACIONES POR DIFRACCIONES EN LA TROPOPAUSA , FUE EL SISTEMA LLAMADO " WACS" ( white alice communication system ), PARA USO DE LA AVIACION ESTRATEGICA USAF, ENTRE LOS AñOS 1956 Y 1979, AñO QUE FUE DESMANTELADA.
ESTE SISTEMA SE INSTALO EN ALASKA Y TUVO 25 ESTACIONES WACS SIENDO LA PRMERA , LA DE LA FOTOGRAFIA, LLAMADA PILLAR MOUNTAIN EN KODIAK - ALASKA, Y QUE TRABAJABAN EN UNA FRECUENCIA DE UHF ( 900 MHZ) Y OTRA EN VHF ( 150 MHZ ), UTILIZANDO UNA POTENCIA DE TRANSMISION DE 50 KILOWATTS EN ANTENA.
ESTE SISTEMA , FUE DE POCA EFICIENCIA, Y CARISIMO , PUES , SOLO OBTENIA ALCANCES MAXIMOS , EN CONDICIONES IDEALES , DE 134 MILLAS TERRESTRES.
FUE DISEñADO, EN ESE ENTONCES COMO LO ULTIMO EN TECNOLOGIA, POR AT&T EN 1954 A UN COSTO DE US$ 140 MILLONES Y SE EMPLEO 3 AñOS PARA IMPLEMENTAR LAS 25 ESTACIONES WACS , UTILIZANDO 3,500 TECNICOS DE ALTO NIVEL.
ESTE SISTEMA PROBO, EN ESA EPOCA, QUE ERA POSIBLE LA COMUNICACION TROPOPAUSICA , QUE UTILIZA EN LA ACTUALIDAAD CON GRAN EFICIENCIA Y A COSTOS BAJISIMOS LOS MODEMS MCC-545 EN LA TECNOLOGIA " ELOS".
