8. Tipos de Grafícas |
8.1 Tipos de Gráficas. |
|
|
Primero
definiré lo que es un gráfico o diagrama en estadística
Un diagrama es una especie de esquemático,
formado por líneas, figuras, mapas, utilizado para representar, bien datos
estadísticos a escala según una cierta proporción, o bien
los elementos de un sistema, las etapas de un proceso y las divisiones o subdivisiones de
una clasificación. Entre las funciones que cumplen los diagramas se pueden
señalar las siguientes:
Hacen más visibles los datos, sistemas y procesos
Ponen de manifiesto sus variaciones y su evolución histórica o espacial.
Pueden evidenciar las relaciones entre los diversos
elementos de un sistema o de un proceso y representar la correlación entre dos
o más variables.
Sistematizan y sintetizan los datos, sistemas y
procesos.
Aclaran y complementan las tablas y las exposiciones
teóricas o cuantitativas.
El estudio de su disposición y de las relaciones que
muestran pueden sugerir hipótesis nuevas.
Algunos
de los diagramas más importantes son el diagrama en árbol, diagrama de áreas o
superficies, diagrama de bandas, diagrama de barras, diagrama de bloques,
diagrama circular, diagrama circular polar, diagrama de puntos, diagrama de
tallo y hoja diagrama, histogramas y gráficos de caja y bigote o boxplots.
Gráficos univariados:
Para trabajar los gráficos univariables debemos primero
saber lo que es el análisis estadístico univariable y después de
esto trabajaremos los métodos pedidos.
El análisis estadístico que opera con datos referentes a una sola variable o
distribución de frecuencias y pretende determinar sus propiedades estadísticas. El a.e.u. proporciona al
analista medidas representativas de la distribución o promedios, índices de
dispersión de los datos de la distribución, procedimientos para normalizar los datos, medidas de desigualdad de unos datos en relación con otros y por ultimo medidas
de la asimetría de la distribución. |
|
Gráficos de puntos:
Es una variación del diagrama lineal simple el cual
esta formado por líneas rectas o curvas, que resultan de la representación, en un eje de coordenadas, de distribuciones de frecuencias, este construye
colocando en el eje x los valores correspondientes a la variable y en el eje de
las ordenadas el valor correspondiente a la frecuencia para este valor. Proporciona
principalmente información con respecto a las frecuencias. Este se usa cuando
solo se necesita información sobre la frecuencia. 19
Cuando
la muestra se agrupa por intervalos se trabaja
con la marca de clase del intervalo de clase, la marca de clase es el punto medio del intervalo.
Ejemplo:
La
siguiente distribución de frecuencia muestra los valores acerca del porcentaje
de grasa corporal de 520 deportistas.
|
|
|
|
|
Gráficos de tallo y hoja:
Es una forma rápida de obtener una representación visual ilustrativa del conjunto de datos, para construir un diagrama de tallo y hoja primero se debe seleccionar uno ó más dígitos iniciales para los valores de tallo, el dígito o dígitos finales se convierten en hojas, luego se hace una lista de valores de tallo en una columna vertical. Prosiguiendo a registrar la hoja por cada observación junto al valor correspondiente de tallo, finalmente se indica las unidades de tallos y hojas en algún lugar del diagrama, este se usa para listas grandes y es un método resumido de mostrar los datos, posee la
desventaja que no proporciona sino los datos, y no aparece por ningún lado
información sobre frecuencias y demás datos importantes. 19
Ejemplo:

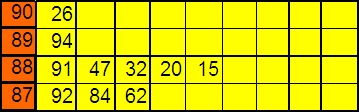

Realice un diagrama de tallo y hoja para los siguientes datos de las 10 mejores marcas de decatlón hombres hasta Enero de 2006. |
|
|
|
|
|
Diagramas de barras:
Nombre que recibe el
diagrama utilizado para representar gráficamente distribuciones discretas de
frecuencias no agrupadas. Se llama así porque las frecuencias de cada categoría
de la distribución se hacen figurar por trazos o columnas de longitud
proporcional, separados unos de otros. Existen tres principales clases de
gráficos de barras: |
|
|
|
|
|

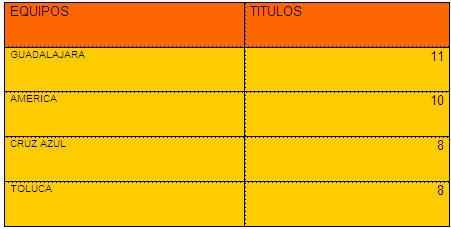

Barra simple:

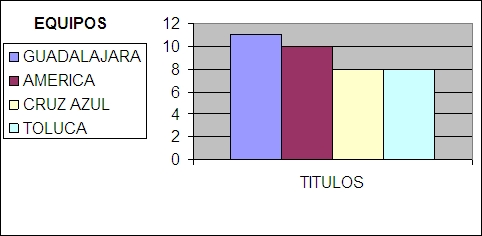

Se emplean para graficar hechos únicos.
Barras múltiples:
Es muy recomendable para comprar una serie estadística con otra, para ello emplea barras simples de distinto color o tramado en un mismo plano cartesiano,
una al lado de la otra. 19
Ejemplo:

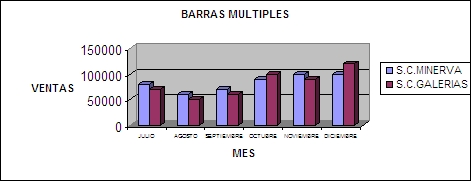

Club con mayores ventas en entrenamientos personales (A.F.) durante el año 2006. |
|
|
CLUB |
Julio |
Agosto |
Septiembre |
Octubre |
Noviembre |
Diciembre |
Sport City
Minerva |
80000 |
60000 |
70000 |
90000 |
110000 |
100000 |
Sport City
Galerias |
70000 |
50000 |
60000 |
100000 |
90000 |
120000 |
Barras compuestas:
En este método de graficación las barras de la segunda serie se colocan encima de las barras de la primera serie en forma respectiva.
El diagrama de barras proporciona información comparativa principalmente y este es su uso principal, este diagrama también muestra la información referente a las frecuencias.

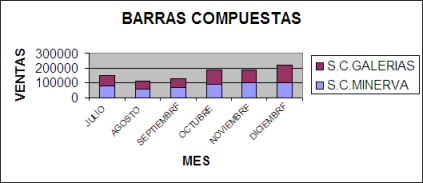

Ejemplo: |
|
|
Histogramas:
Se emplea para ilustrar muestras agrupadas en
intervalos. Esta formado por rectángulos unidos a otros, cuyos vértices de la
base coinciden con los límites de los intervalos y el centro de cada intervalo
es la marca de clase, que representamos en el eje de las abscisas. La altura de
cada rectángulo es proporcional a la frecuencia del intervalo respectivo. Esta
proporcionalidad se aplica por medio de la siguiente formula.
Altura
del rectángulo = frecuencia relativa/longitud de base.
El
histograma se usa para representar variables cuantitativas continuas que han
sido agrupadas en intervalos de clase, la desventaja que presenta que no
funciona.
Para
variables discretas, de lo contrario es una forma útil y practica de mostrar
los datos estadísticos. 19
Ejemplo:

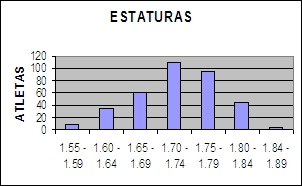

Estaturas de los socios de la alberca SC Minerva. |
|
|
|
|
|
Diagramas de caja o boxplots:
Los pasos para construirlo
son los siguientes: dibujar y marcar un eje de medida horizontal.
Construir un rectángulo cuyo borde izquierdo esta
arriba del cuarto inferior y cuyo borde derecho esta arriba del cuarto
superior.
Dibujar un segmento de recta vertical dentro de la
caja arriba de la mediana prolongar rectas desde cada extremo de la caja hasta
las observaciones más lejanas que estén todavía a menos de 1.5fs de los bordes
correspondientes dibujar un circulo
abierto para identificar cada observación que caiga entre 1.5fs y 3fs del borde
al cual esta más cercano estas se llaman puntos inusuales suaves dibujar un
circulo de línea llena para identificar cada observación que caiga a mas de 3fs
del borde más cercano, estas se llaman puntos inusuales extremos donde fs= cuarto superior – cuarto inferior.
Este diagrama se usa cuando se necesita la mayor información acerca de la distribución de los datos, la ventaja que posee con respecto a los demás diagramas es que este gráfico posee características como centro y dispersión de los datos, y la principal desventaja que posee es que no presenta ninguna información acerca de las frecuencias que presentan los datos. 19
Ejemplo:
Para los siguientes datos realice un diagrama de caja:
2.68 3.06 4.31 4.71 5.71 5.99
6.06 7.04 7.17 7.46 7.50 8.27 8.42 8.73 8.84 9.14 9.19 9.21 9.39 11.28 15.19
21.06
Gráficos de sectores:
Es un gráfico que se basa
en una proporcionalidad entre la frecuencia y el ángulo central de una
circunferencia, de tal manera que a la frecuencia total le corresponde el
ángulo central de 360°.
Para construir se aplica la siguiente formula:
X = frecuencia relativa * 360°/S frecuencia relativa
Este se usa cuando se trabaja con datos que tienen grandes frecuencias, y los
valores de la variable son pocos, la ventaja que tiene este diagrama es que es
fácil de hacer y es entendible fácilmente, la desventaja que posee es que
cuando los valores de la variable son muchos es casi imposible o mejor dicho no
informa mucho este diagrama y no es productivo, proporciona principalmente
información acerca de las frecuencias de los datos de una manera entendible y
sencilla.
Ejemplo:

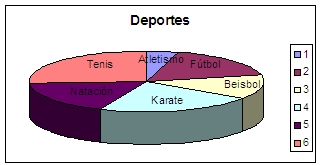

Representar mediante un gráfico de sectores la frecuencia con que aparece cada
disciplina deportiva que eligieron 23 alumnos. Lo anterior se describe en la
siguiente distribución de frecuencias para datos cualitativos. 19 |
|
|
|
|
|
Gráficos
bivariados:
Para trabajar los
diagramas de dispersión, primero debemos saber que es el análisis estadístico bivariable y las ventajas que este tiene.
El análisis estadístico bivariable es aquel análisis que opera con datos
referentes a dos variables y pretende descubrir y estudiar sus propiedades
estadísticas. El análisis estadístico bivariable se orienta fundamentalmente a
la normalización de los valores o frecuencias ce
los datos brutos, determina la existencia, dirección y grado de la variación conjunta
entre las dos variables, lo que se realiza mediante él calculo de los
coeficientes de correlación pertinentes, calcula la covarianza o producto de las desviaciones de las dos variables en relación a sus medias respectivas y por ultimo establece la naturaleza y forma de la asociación entre las
dos variables en el caso de las variables de intervalo. 19
Diagrama de dispersión:
Es un diagrama que
representa gráficamente, en un espacio de ordenadas, los puntos de dicho
espacio que corresponden a los valores correlativos de una distribución
bivariante conjunta, estos diagramas deben usarse cuando tenemos un análisis
estadístico bivariable, ósea una tabla de datos de doble entrada, la ventaja
que tienen es que se puede graficar de una forma sencilla una distribución
bivariante conjunta y la desventaja principal es que no funciona si sucede que
una dupla se repita. 19

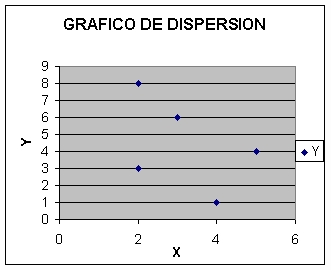

Ejemplo: |
|
|
|
X |
Y |
A |
2 |
3 |
B |
4 |
1 |
C |
5 |
4 |
D |
3 |
6 |
E |
2 |
8 |
|
|
|
8.2 Como hacer una grafica.
Las graficas son otras de las cosas más
importantes de Excel, ellas nos pueden representar los resultados de miles de
cosas como boletas, recibos, préstamos, etc., en un simple dibujo.
Vamos
a ver como insertar una grafica y que nos muestren los datos de celdas actuales.

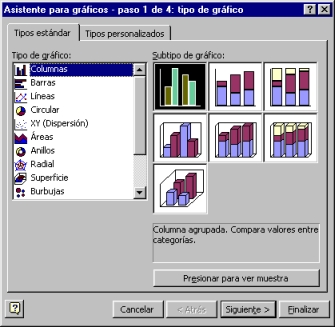

Selecciona
los datos que quieres representar:
- Has clic en el botón para insertar la grafica
- Has clic en la
grafica que quieras insertar en tu hoja (tipos de graficas mas adelante)
- Has clic en siguiente
- En el siguiente paso, omítelo (2/4)
- En el paso 3 de 4 puedes incluir un titulo y ponerle etiquetas a los ejes X e Y
- En el último paso solamente tienes que especificar si quieres poner la grafica en la misma hoja o en una nueva.
|
|
|
Los tipos de gráficas son:
Columnas
y barras: Para comparar valores
Líneas: Mostrar fácilmente muchos números
Circular: El por ciento de un todo
Área: Presenta la tendencia a través de el tiempo. 18 |
|
|
|
