ADSL - Asymmetric Digital Subscriber Line

• Como os modens para ADSL trabalham

• Parâmetros do ADSL

• Tecnologia

• Padrões e Associações

      Como os modens para ADSL trabalham

     Em sua Casa

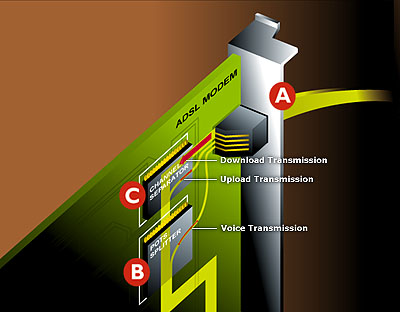

1. Dentro de Seu PC: O modem ADSL de seu computador conecta a uma linha de telefone analógica padrão.


2. Voz e Dados: Um modem ADSL tem um chip chamado "POTS Splitter" que divide a linha telefônica existente em duas partes: um para voz e um para dados. Voz viaja nos primeiros 4kHz de freqüência. As freqüências mais altas (até 2MHz, dependendo das condições da linha, densidade do arame e distância) é usado para tráfego de dados.


3. Dividida Novamente: Outro chip no modem, chamado "Channel Separator", divide o canal de dados em duas partes: um maior para download e um menor para o upload de dados.

     Na Central Telefônica

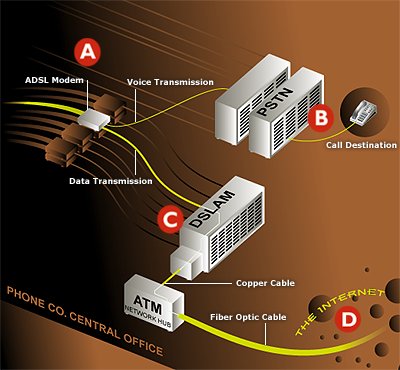

1. Pelo Fio: Na outra ponta do fio (18,000 pés de distância no máximo) existe outro modem ADSL localizado na central da companhia telefônica. Este modem também tem um "POTS Splitter" que separa os chamados de voz e de dados.


2. Chamadas de Telefone: Chamadas de voz são roteadas para a rede de comutação de circuitos da companhia telefônica (PSTN – Public Switched Telephone Network) e procede pelo seu caminho como de costume.


3. Pedidos de Dados: Dados que vem de seu PC passam do modem ADSL ao multiplexador de acesso à linha de assinante digital (DSLAM – Digital Subscriber Line Access Multiplexer). O DSLAM une muitas linhas de ADSL em uma única linha ATM (Asynchronous Transfer Mode) de alta velocidade que fica conectada a Internet por linhas com velocidades acima de 1Gbps.


4. De Volta para Você: Os dados requeridos anteriormente retornam da Internet e são roteados de volta através do DSLAM e o modem ADSL da central da companhia telefônica chegando novamente ao seu PC.

      Parâmetros do ADSL

      Na prática, um circuito ADSL conecta um modem ADSL em cada ponta de uma linha de telefone de par-trançado comum e cria três canais lógicos de alta velocidade para download, um canal duplex de média velocidade (dependendo do implementação da arquitetura de ADSL na companhia telefônica), e uma POTS (Plain Old Telephony Services ou linha de voz comum utilizada hoje pelas companhias telefônicas). O canal de POTS é dividido do modem digital por filtros, garantindo canal de voz ininterruptos, até mesmo se houver falhas com o ADSL. As faixas de capacidade do canal de alta velocidade podem ir de 256Kbps a 6.1 Mbps, enquanto a faixa de capacidade das taxas dúplex vão de 16Kbps a 640 kbps. Cada canal pode ser submultiplexado para formar canais de múltiplas taxas mais baixos dependendo do sistema utilizado.

     Os modems ADSL provêem dados de acordo com os padrões norte-americanos e europeus de hierarquias digitais e pode ser comprado com vários alcances de velocidade e capacidades. A configuração mínima provê 256Kbps para download e um canal duplex de 16Kbps. Outros provedores oferecem taxas de 6.1 Mbps de download e 256Kbps para upload. Produtos com taxas acima dos 8Mbps de download e 640kpbs de upload já existem. Os modems ADSL acomodarão transporte de redes ATM com taxas variáveis e compensação de overhead gerados nestas redes, bem como redes baseadas nos protocolos IP.

     A taxa de passagem dos dados depende de vários fatores, tais como o comprimento da linha de cobre, diâmetro, presença de derivações, e interferência de outros pares. A atenuação da linha aumenta com o comprimento e a freqüência, e diminui com aumento do diâmetro do fio. Ignorando as derivações, o ADSL terá a seguinte performance:

     Enquanto a medida varia conforme a empresa, estas capacidades podem cobrir até 95% da planta dependendo da taxa de dados desejada. Os clientes além destas distâncias podem ser atendidos com um sistema digital baseado em fibras óticas. Enquanto estes sistemas de cabeamento ficam comercialmente disponíveis, as companhias de telefone podem oferecer acesso virtualmente presente em um tempo relativamente pequeno.

     Muitas aplicações previstas para o ADSL envolvem vídeo comprimido digital. Com um sinal em tempo real, o vídeo digital não pode ter o nivel de erro comumente encontrado em sistemas de comunicações de dados. O modem ADSL incorpora um sistema de correção que dramaticamente reduz os erros causados por ruídos elétricos, além dos presentes nos pares trançados.

     Tecnologia

    O ADSL depende de um processo digital avançado de sinal e algoritmos criativos para comprimir a informação para linhas de telefone com pares-trançados. Além disso, foram necessários muitos avanços em transformadores, filtros analógicos, e conversores de A/D. As linhas de telefone longas podem atenuar sinais a um megahertz (a extremidade inferior da faixa usada pelo ADSL) por 90 dB, forçando as seções analógicas do modem ADSL a trabalhar muito para atingir faixas largas e dinâmicas, canais separados, e manter baixas figuras de ruído.

    No lado de fora, o ADSL parece um simples duto de dados síncrono transparente com várias taxas de dados em cima de linhas de telefone comuns. No lado de dentro, onde todos os amplificadores trabalham, há um milagre da tecnologia moderna.

     Ao criar canais múltiplos, os modems ADSL dividem a largura de banda disponível de uma linha telefônica em uma das suas duas formas: Multiplexing por Divisão de Frequência (FDM) ou Cancelamento de Eco. O FDM determina uma faixa inferior de dados e outra faixa superior. A inferior é dividida então através de multiplexação por divisão de tempo em um ou mais canais de alta velocidade ou em um ou mais canais de baixa velocidade. A faixa superior está também multiplexada em canais correspondentes de baixa velocidade. O cancelamento de eco sobrepõe a faixa superior na inferior, e separa os dois por meio de cancelamento de eco local, uma técnica conhecida em modems V.32 e V.34. Em ambas as técnicas, o ADSL divide uma faixa de 4 kHz da linha comum até o final da banda.

     Um modem de ADSL organiza o fluxo de dados agregado, criado por multiplexação de canais, canais duplex, e manutenção de canais agregados em blocos, prendendo um código de correção de erro a cada bloco. Os receptores, então, corrigem erros que acontecem durante a transmissão até os limites indicados pelo código e extensão do bloco. A unidade pode, por opção do usuário, criar também superblocos de dados intercalando páginas em branco dentro dos subblocos; isto permite ao receptor corrigir qualquer combinação de erros dentro de um pedaço específico de bits. Isto permite a transmissão efetiva de dados e vídeo com sinais semelhantes.

      Padrões e Associações

     O American National Standart Institute (ANSI), trabalhando no grupo T1E1.4, aprovou recentemente um padrão de ADSL a taxas de até 6.1 Mbps (ANSI Padrão T1.413). O European Technical Standart Institute (ETSI) contribuiu com um anexo a T1.413 refletindo as exigências européias. T1.413 incorpora uma única interface terminal. A Edição II ampliará o padrão para incluir uma interface de multiplexação nos terminais, protocolos para configuração e administração de cadeia, entre outras melhorias.

     O ATM Forum e DAVIC, ambos reconheceram o ADSL como um protocolo de transmissão de camada física para pares trançados sem blindagem.

     O ADSL Forum foi formado em dezembro de 1994 para promover o conceito de ADSL e facilitar o desenvolvimento de arquiteturas de sistema ADSL, protocolos, e interfaces para as principais aplicações ADSL. O Forum tem aproximadamente 300 membros que representam os provedores de serviço, fabricantes de equipamento, e companhias de semicondutores de todo o mundo.

     Foram testados, com êxito, modems ADSL em mais de 100 companhias de telefone nos EUAs, operadoras de telecomunicações, e milhares de linhas foram instaladas com tecnologias variadas na América Norte, Europa e Ásia. Algumas companhias telefônicas planejam diversas alternativas de mercado que usam o ADSL, principalmente porque têm acesso a dados, mas também incluindo aplicações em vídeo compras on-line, jogos interativos, e programação educacional.

     As companhias de semicondutores introduziram transceptores de chipsets que já estão sendo usados como alternativa de mercado para os modems. Estes chipsets combinam os componentes comuns, processadores digitais programáveis e costumização da ASICS. O investimento efetuado pelas companhias de semicondutores aumentou a funcionalidade, reduziram custos, baixou o consumo de energia, possibilitando o desenvolvimento em massa de serviços baseados em ADSL.
