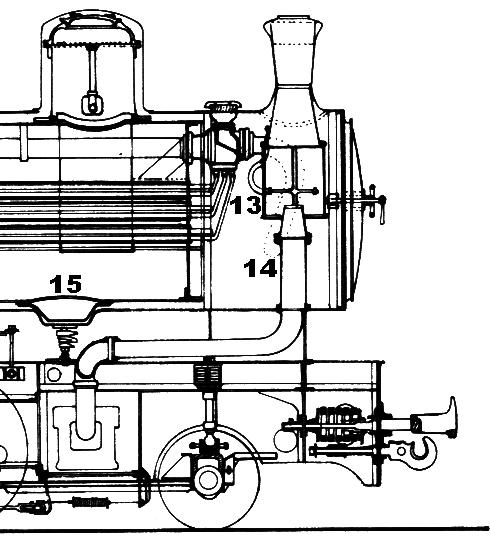

Escape.

Índice de elementos del plano

13.- Conjunto del escape. Permite aspirar el humo de la combustión del vapor y arrastrarlo hacia la chimenea aprovechando la salida del vapor de escape de los cilindros.

14.- Tubo de escape de los cilindros acabado en una punta cónica.

15.- Tapa de vaciado de la caldera, para permitir la limpieza de las sales y fangos que la evaporación del agua va produciendo.


.
