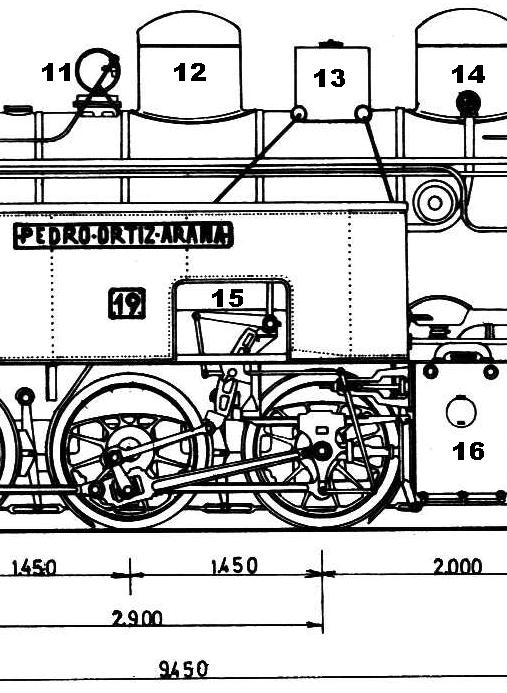

Bielaje.

Índice de elementos del plano

11.- Turboalternador que genera electricidad para el consumo del tren.

12.- Domo que alberga el regulador, el mecanismo que permite el paso de vapor a presión hacia los cilindros. El regulador lo maneja el maquinista desde la cabina mediante una palanca.

13.- Arenero que conduce arena seca hacia las ruedas para evitar que patinen al arrancar o en situaciones especiales.

14.- Domo que alberga los tubos de entrada de agua fría hacia la caldera. Los inyectores son los encargados de introducir a presión el agua fría en la caldera.

15.- Palanca del mando de la distribución. Se maneja desde la cabina y permite la marcha hacia adelante y hacia atrás y el aumento o disminución de potencia. También se puede utilizar para frenar el tren aprovechando el vacío y la compresión creados en los cilindros cuando se circula con el regulador cerrado.

16.- Cuerpo de los cilindros y órganos de distribución.


.
