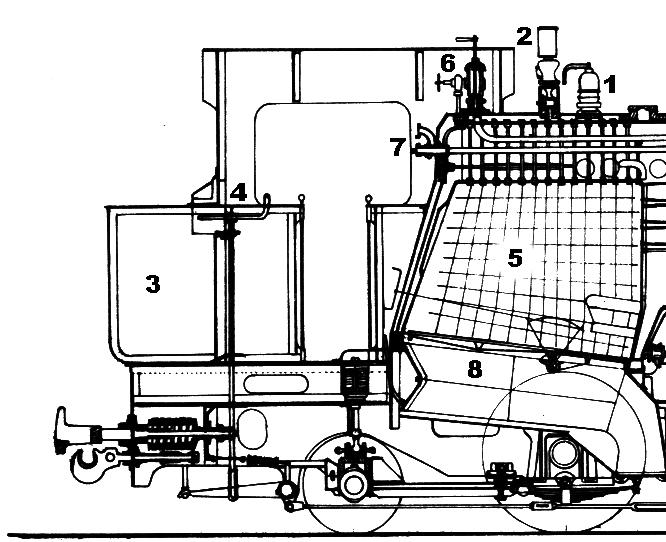

Hogar.

Índice de elementos del plano

1.- Válvula de seguridad. Se fija directamente sobre el cielo del hogar, que es el sitio en donde, puntualmente, puede haber un aumento repentino de presión.

2.- Silbato de vapor y escape de vapor del eyector del freno de vacío.

3.- Depósito de carbón abierto por la parte superior.

4.- Manivela del freno de husillo.

5.- Hogar en donde se quema el carbón. La superficie de la parrilla es de 1,8 metros cuadrados.

6.- Toma de vapor para los mecanismos auxiliares.

7.- Palanca del regulador. La varilla de accionamiento del mismo se introduce dentro del agua de la caldera a través de un prensaestopas.

8.- Cenicero que recoge los restos de la combustión del carbón y dispone de dos trampillas para el paso del aire que se pueden abrir y cerrar a voluntad.
