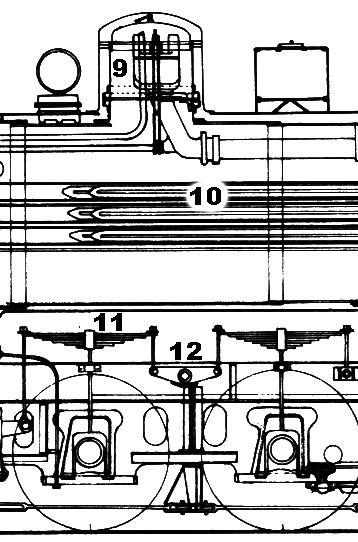

Recalentadores.

Índice de elementos del plano

9.- Mecanismo del regulador. Funciona como una gran llave de paso que toma el vapor del punto más alto de la caldera para obtenerlo seco.

10.- Conjunto de los tubos recalentadores introducidos en grandes tubos de humo. Por el interior de los tubos recalentadores circula el vapor que procedente del regulador se dirige hacia los cilindros.

11.- Ballesta del sistema de suspensión.

12.- Biela de compensación de la suspensión de los diversos ejes.
