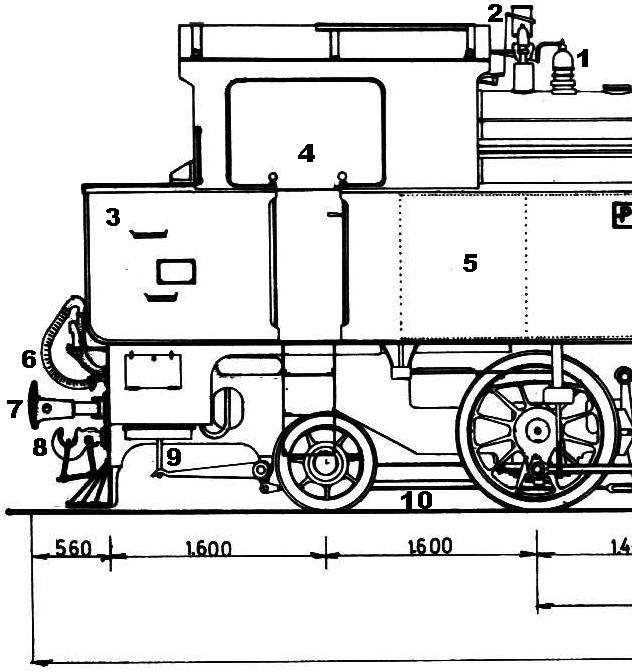

Índice de elementos del plano

1.- Válvula de seguridad. Deja escapar el vapor fuera de la caldera cuando la presión del mismo sobrepasa un límite prefijado, En nuestro caso, este límite es de 12 atmósferas.

2.- Silbato de vapor y escape de vapor del eyector del freno de vacío.

3.- Depósito de carbón con capacidad para dos toneladas.

4.- Cabina de conducción.

5.- Depósito de agua con una capacidad de 4.350 litros.

6.- Tubo de comunicación del freno de vacío.

7.- Tope.

8.- Enganche de husillo.

9.- Cilindro del freno de vacío.

10.- Varillas de la timonería del freno.

.
