Como aumentar la corriente de salida.
La manera mas simple de ampliar la capacidad de corriente de la salida de un C.I. 78XX es la figura 3.9.
Figura 3.9
El ejemplo sirve para todo C.I. de la familia 78XX. El resisitor de potencia en paralelo con el C.I., auxilia en la conducci�n de corriente.
Recordemos que los capacitores C1 y C2 filtran y desacoplan la alimentaci�n respectivamente.
Reguladores en paralelo

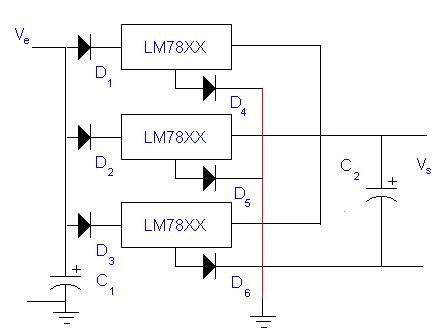

Otra sugerencia muy interesante aparece en la figura 3.10. por el hecho de que los C.I.s est�n en paralelo, tenemos la corriente dividida y con esto una mayor provisi�n de corriente del sistema.
Figura 3.10
los diodos D1, D2 y D3 a�slan las entradas de los reguladores, mientras que D4, D5 y D6 provocan la ca�da de tensi�n para compensar la entrada.
Se aconseja el uso de, como m�ximo, cinco C.I.s en esta configuraci�n para evitar la inestabilidad en el circuito.
La capacidad de corriente para este ejemplo es de 3 amperes.
Regulador de tensi�n fija de 7A

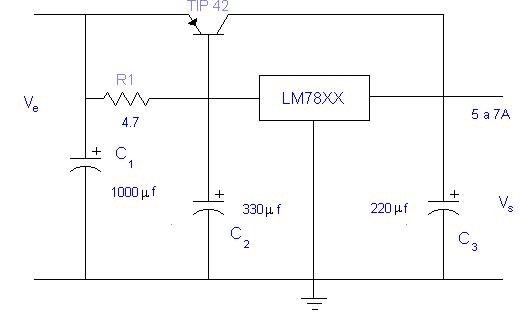

Con auxilio de un transistor de potencia, podemos aumentar todav�a mas la capacidad de corriente de salida de un C.I. de esta serie (figura 3.11).
Figura 3.11
Asi, para la corrientes hasta de 4 A sugerimos el uso del transistor TIP 42. para corrientes superiores (hasta 7 A), el transistor empleado debe ser el MJ2955 o el 2N2955. la tensi�n de salida esta fijada por el C.I., y los transistores deben ser colocados en disipadores de calor apropiados para el volumen de corriente deseada. Como aplicaci�n se recomientda el uso de fuentes de alimentaci�n para amplificadores de autom�viles, en cuyo caso el C.I. debe ser el 7812.
Regulador de 7 A con protecci�n contra cortos
En los circuitos propuestos, en caso de que hubiera un corto circuito en la salida ciertamente el C.I. y el transistor (si lo hubiera utilizado) se quemarian.

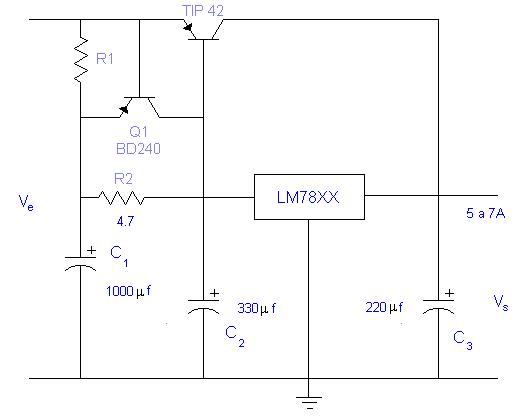

La figura 3.12 ilustra un circuito que impide que esto ocurra. En funcionamiento normal Q2 proporciona la corriente de salida juestamente con el C.I.
Figura 3.12
El resistor R1 es el sensor de corriente de corto circuito y es calculado por la formula.
Donde:
����������� R1 = resistencia en ohms.
����������� Icc = corriente de corto circuito en amperes
����������� 0.7 = correspondiente a la tensi�n base-emisor del transistor Q1 utilizado.
Para calcular R1 basta con sustituir el valor m�ximo de corriente para el circuito.
Regulador ajustable utilizando C.I.s 7805 y 741

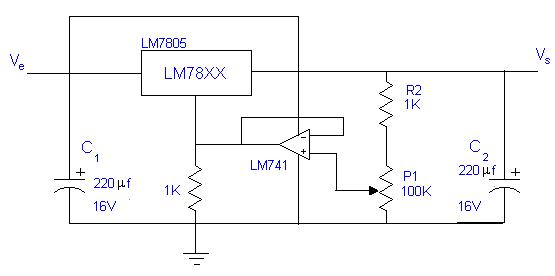

Hay aplicaciones en las que necesitamos una mejor regulaci�n en la salida. La figura 3.13, muestra un ejemplo de regulador con tensi�n de salida ajustable desde 7V hasta 20V.
Para este caso la tensi�n de salida es siempre regulado de un valor mayor que 2V de la tensi�n de regulaci�n del C.I. hasta un valor m�ximo dado por la tensi�n de entrada del C.I.
Por ejemplo, si en lugar del 7805, hubi�ramos utilizado el 7815, tendr�amos la variaci�n desde 17V a 20V o mas, dependiendo del valor de la tensi�n de entrada.
Figura 3.13
Recordemos que el C.I. 7824 no puede ser utilizado en esta configuraci�n, por que el 741 podr�a quemarse, ya que estar�amos trabajando con mas de 25V.
Los reguladores de voltaje tambi�n se encuentran disponibles en configuraci�n de circuito que permiten al usuario ajustar el voltaje de salida a un valor regulado deseado, el LM317 por ejemplo puede ser operado con un voltaje de salida regulado desde +1.2v hasta +37v. ( tambi�n se encuentra el LM337 con un valor de salida ajustable de –1.2v hasta –37v), en la siguiente figura se muestra el diagrama de conexi�n t�pica del LM317.
|
|
|
|
|
|
����������� Externamente se tienen que hacer algunos ajustes como por ejemplo: colocar dos resistencia R1 y R2 para poder ajustar el voltaje de salida deseado.
����������� El voltaje de salida se puede calcular a partir de la siguiente formula:
����������� Determinar el Vo regulado utilizando un LM317 y colocando una resistencia R1 = 240 W una R2 de 2.4k W, utilizando los valores t�picos de voltaje y corriente suministrados por el fabricante ( Vref = 1.25 y IAoj = 100 � A
����������� Y si R2 = 100 W�
