Rectificaci�n
Es el proceso de convertir CA en CD por medio de dispositivos electr�nicos se pude hacer tanto en media onda como en onda completa monof�sica o trif�sica para realizar esta conversi�n se pueden utilizar diodos y los podemos utilizar en una configuraci�n sencilla como en una configuraci�n puente. Para el caso de dise�ar fuentes se recomienda una configuraci�n onda completa y en especial configuraciones puente

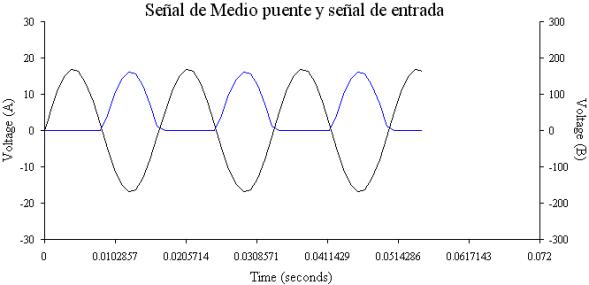

Rectificador de media onda
|
|
VAC = Voltaje Eficaz Vo = Vprom = Volt. Promedio Im = Corriente m�xima Vm = Voltaje m�ximo |
|
RL = Resistencia de carga Rd = Resistencia din�mica |
Vprom = 0.318Vm VAC = 0.5 Vm |
Iprom = 0.318 Im IAC = 0.5 Vm |
Rectificador de onda completa
Rectificador 2
diodos
Rectificador puente
completo

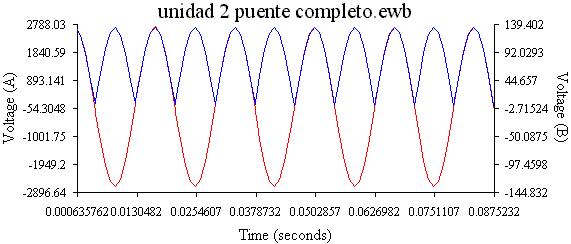

Se�al de salida en un rectificador de onda completa
|
VAC = 0.7071Vm PAC = I2ARL |
Iprom = 0.638 Im �IAC = 0.7071 Im |
Se tiene un trasformador en configuraci�n reductora donde V1 = 127v a 60 Hz la relaci�n de transformaci�n es de 1:10 donde la resistencia din�mica de los diodos es igual a 13 omhs la resistencia de carga es igual a 500 omhs, calcular la corriente Im el voltaje Vm, la potencia en el voltaje promedio en base a estos c�lculos o ver en un manual el tipo de diodos que se necesitan.
|
Rd = 13 omhs RL = 500 omhs Vin = 127 v |
Vm = Im = |
|
|
Vprom = 0.638 Vm = 11.45 IDC = 0.638 Im = 22.23mA |
|
PDC = (22.23m)2(500) = 0.245 w |
|
��������
Filtraje
Consideraciones generales sobre un filtro. Un circuito rectificador es necesario para convertir una se�al que tiene un valor promedio de 0 a una que tiene un valor diferente de 0, sin embargo la se�al de Vcc pulsante no es una se�al de Vcc pura, aun con una buena presentaci�n.
El filtraje se puede realizar con un capacitor simple. Este capacitor cumple con la funci�n de mantener el voltaje que fluye por la carga. Este filtraje tambi�n se puede realizar con filtros llamados p con una configuraci�n RC y LC.
Filtro simple (capacitor electrol�tico)�
Por cada Amper se recomienda 1,000 �f

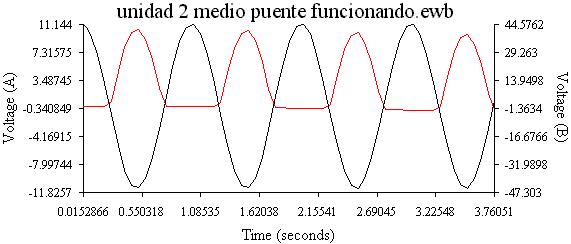

Se�al de respuesta en media onda
td = tiempo de carga del diodo sobre el capacitor = RLC
trc = tiempo de descarga del capacitor sobre la carga
Se�al de respuesta en onda completa
Respuesta de los capacitores
|
|
� i = 0�������������������������� t � 0������ |
�t Filtraje con L y C
L � No permite que la corriente vari� en forma instant�nea
C � No permite que el voltaje vari� en forma instant�nea
Formulas
|
XL = 2 p fL Z = XL – XC VO rizo = IXC |
XC = (2pfL)-1 I = Vin / Z |
Z � Impedancia total del CKT I � Corriente Total VO rizo � Voltaje de rizo de salida XL � Impedancia inductiva XC � Impedancia capacitaba |
����������� Ejemplo: Calcular el voltaje de rizo de salida si se tiene un Vcc in de 40v, un voltaje de entrada de rizo de 2.5 Vrms, el valor de C es de 50 �F y L es de 10 Henrios.
�������� Filtro p
����������� Por lo general se utiliza el filtro p para suavizar mas la se�al de C.D. de la fuente, por lo general se utiliza un capacitor de un valor grande para obtener voltaje de rizo de aproximadamente = 0 y C2 se calcula con formulas conocidas.
����������� Una ventaja de utilizar este tipo de filtros es que se mantiene constante tanto la corriente como el voltaje.
����������� Se utiliza un filtro p LC para mantener grandes corriente, la bobina que se utiliza en este caso que es grande es una desventaja, ya que aumenta el costo, y tambi�n aumenta el costo del capacitor de salida. Si se quiere tener unpoco mas de econom�a se puede tener un filtro� p en configuraci�n RC, el rizo de entrada del filtro tienen un voltaje de entrada de casi cero en el rizo de salida, la potencia de disipaci�n es muy grande, ya que hay� un aumento en la corriente; la regulaci�n es pobre, pero es econ�mica y se puede utilizar para manejar niveles de potencia bajos.
|
|
|
|
|
|
