Regulaci�n

����������� Otra parte importante en la fuente de poder es la cantidad de cambio en el voltaje de salida sobre un rango de operaci�n en el circuito a esto llamamos regulaci�n de voltaje que es igual:

����������� Esta regulaci�n la podemos realizar tanto con diodo zener, transistores, tiristores y termistores y puede ser en serie o paralelo

�������� Configuraci�n serie

�������� Configuraci�n paralelo

����������� Lazo abierto

����������� En el circuito anterior se tiene un regulador en paralelo con un diodo zener, donde el equilibrio del circuito lo establece la resistencia R_S, ya que es la que proporciona la salida del circuito ayudada por el diodo zener que el que regula el voltaje de salida para los cambios que existan en la carga.

����������� Usar este tipo de redes es muy inestable. Debido a su baja regulaci�n, pero para aplicaciones en pre-regulacion si es recomendable-

�������� Regulador en serie transistorizado

�������� Regulador b�sico serie:

����������� Dentro de este regulador se tiene un transistor conectado en serie este se comporta como una resistencia variable, por ejemplo, si la carga aumenta o disminuye, la resistencia del transistor cariara en la misma proporci�n y de esta manera se mantendr� el voltaje de salida que en este caso esta dado por el divisor de tensi�n para las variaciones de la carga. El voltaje de salida deber� de permanecer constante, por ejemplo si el voltaje de salida empieza a disminuir, se incrementara el V_BE ya que el voltaje V_Z es fijo, esto hace que aumente la conducci�n del transistor obteni�ndose una reducci�n interna en la resistencia del colector al emisor.

�����������

����������� Si R_L �� la R_T variara en la misma proporcion y de esta manera el V_o se mantendra por el divisor de voltaje.

����������� Para las variaciones de R_L el V_o debe permanecer constanta ya que V_o = V_Z - V_BE

����������� Si V_o � se � el V_BE ya que V_Z es fijo y aumenta la conducci�n del transistor obteni�ndose una � de la resistencia entre colector y emisor.

�������� Regulador transistorizado a lazo abierto en paralelo

����������� Si el voltaje de salida tiende a aumentar o disminuir el voltaje base-emisor se ve afectado puesto que el V_Z del diodo zener es fijo. Entonces si el voltaje de salida tiende a disminuir porque la I_Rs a disminuido, la conducci�n del transistor a ca�do (V_BE a ca�do), la ca�da de potencial disminuir� en R_S esta resistencia tratara de contrarrestar cualquier tendencia del voltaje de salida para aumentar o disminuir la magnitud. Entonces Q tratara de establecer una balanza entre el V_IN, el V_L con respecto a la carga.

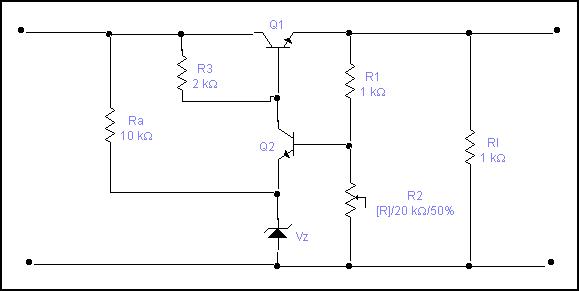

�������� Reguladores a lazo cerrado

��������

�������� Este regulador serie emplea un 2^do transistor (Q₂) para fines de control.

����������� El potencial de V_BE2 del transistor (Q₂) esta determinado por la diferencia entre V₁ y el voltaje de referencia V_Z. El nivel de V_out es sensible a cambios en el voltaje terminal V_L. Cualquier tendencia de V_L a aumentar se traducira en un aunmento de V₁ y por consiguiente en V_BE2 puesto que V_BE2 = V₁ – V_Z la diferencia de potencial es amplificada por el transistor de control (Q₂) y eleva al elemento serie (resistencia variable Q₁). Un incremento en V_BE2, que corresponde a un incremento en I_E2 y en I_C2 se traducira en una reducci�n en I_B1 (Suponiendo que I_R3 esta relativamente constante o que decrezca muy poco).

����������� El resusltado neto es una reducci�n de la conductividad de (Q₁) correspondiente a un aumento en su resistencia terminal y una estabilizaci�n de V_L. Logica consecuencia.

����������
