Multiplicador con FET
El multiplicador con Fets es tambi�n conocido como: Amplificador controlado por voltaje, multiplicador an�logo, multiplicador an�logo.

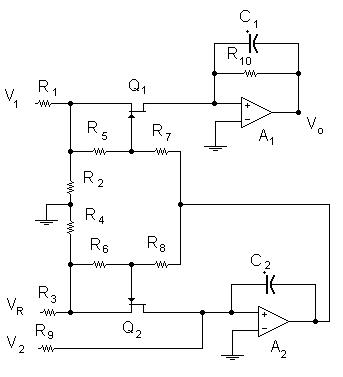

Los transistores de efecto de campo (FET) proporcionan
un control de voltaje casi ideal. El rango de operaci�n, al menos, esta
limitado por limitantes que debemos entender antes de ver toda su utilidad.
El transistor de efecto de campo (FET)� tiene una resistencia controladora
de voltaje que se encuentra entre el drenaje a fuente
, dejaremos a
RDS como la resistencia de los 2 transistores Q1
y Q2 puesto que son id�nticos dispositivos, a la misma temperatura
y con la misma alimentaci�n de voltaje v0.
Como RDS depende del control de voltaje vo. Este control depende de v2 y VR. Para un uso adecuado del circuito VR debe ser positivo y v2 puede estar desde cero hasta un cierto valor negativo. Estas polaridades deben ser respetadas. La corriente por RDS es la misma que la corriente por Rs cuando A2 drena un insignificante corriente. El voltaje de control vo fuerza a RDS a la correcta resistencia de modo que la resistencia sea igual. Debido a que la entrada invertida de A2 trata de mantenerse en potencial de tierra. Nosotros podemos llegar a la siguiente conclusi�n.
El divisor de voltaje de R3 y R4 no da
Combinando esas dos ecuaciones nos da
Q1 y Q2 deben estar apareado (que tengan las mismas caracter�sticas) en un solo chip, como puede ser el 2N5196. El control de voltaje vo es com�n para los dos transistores, esto garantiza que RDS1 = RDS2. El resultado final se obtiene al sustituir la ecuaci�n de RDS en vo.
Si consideramos que R1 = R2, R2 = R4 y R9 = R10 la ecuaci�n de arriba se reduce a
Figura 1.26
Multiplicador con transistores
Este tipo de multiplicador anal�gico utiliza los transistores y diodos para implementar amplificadores logar�tmicos y antilogaritmicos, empleado amplificadores operacionales.
En la figura 1.27 se muestra el diagrama f�sico o circuito de este tipo de multiplicador anal�gico.
Figura 1.27
En este circuito, los voltajes de entrada son los mismos para ambas entradas. Por lo cual el voltaje de salida debera ser aproximadamente el cuadrado del voltaje de entrada.
En el diagrama a bloques, que se muestra en la figura 1.28, nos permite comprender como funciona este tipo de multiplicadores.
Figura 1.28
Como se observa, se obtiene el logaritmo de los dos voltajes de entrada, luego se suman para despu�s obtener el antilogaritmo, y asi la multiplicaci�n de estos dos voltajes.
Se puede obtener la divisi�n de estos dos voltajes, si en lugar de sumar los lagaritmos, se subtraen.
Otro circuito multiplicador anal�gico que utiliza este mismo principios es el siguiente:
Figura 1.29
