7. LA JUNTA CARDAN
MECÁNICA
MECÁNICA
El cardan es on operador que se emplea fundamentalmente cuando queremos cambiar la dirección de giro en un eje. Se localizan en el árbol de trasmisión de los vehiculos. Si en nuestras clases necesitamos construir alguno, en las imágenes podeis ver un ejemplo de como hacerlo.

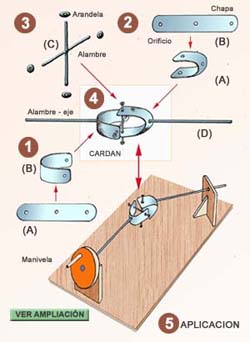

1. Se corta una chapa de hojalata con tres agujeros (A) y después la doblamos de la forma que se ve en la figura (B).
2. Tenemos que construir dos piezas como la que se indica en el punto 1.
3. Cortamos dos trozos de alambre y los unimos por su parte central en forma de cruz. estos los tenemos que colocar de la forma que se observa en la figura (C), colocando unas arandelas estañadas en sus extremos.
4. A continuación colocamos los ejes (D) y ya estaría en disposición de aplicarse a la máquina como se aprecia en la imagen (5)
