3. OTRAS ARTICULACIONES ENTRE OPERADORES
1. La manivela
La manivela emplea el principio de la aplanca, cuanto más separada esté ésta del centro del eje, mayor será la fuerca que se trasmite al eje.
2. La rueda excéntrica
Es una rueda cuyo eje no pasa por el centro de la circunferencia. Cuanto más alejado esté ese eje del centro mayor será su excentricidad.
4. Émbolo
3. Biela - manivela

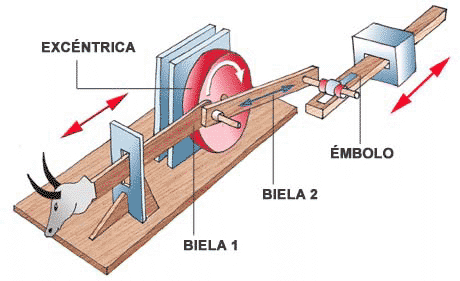

5. Combinación de ambos
Con estos operadores podemos convertir el movimiento circular en movimiento longitudinal. Mientras que en el ejemplo 1 (BIELA MANIVELA), el movimiento que se produce en la biela es de ida y vuelta con oscilaciones hacia arriba y abajo, en el ejemplo 2 (EMBOLO) se han eliminado estas oscilaciones con la incorporación de un émbolo en el extremo de la biela. También podemos observa en el ejemplo 3, una COMBINACIÓN DE AMBOS SISTEMAS para comprobar mejor las diferencias.
