2. ARTICULACIONES DE PALANCAS Y BIELAS
1. Palanca con los brazos iguales
1. Cuando la palanca tiene ambos brazos iguales el movimiento se trasmite entre bielas paralelas, en sentido contrario y con el mismo recorrido.
2. Palanca con los brazos desiguales
2. En el caso en el que la palanca tiene los brazos desiguales, el movimiento se trasmite entre las bielas paralelas, en sentidos opuestos pero con distinto recorrido.
3. Palanca con los brazos en forma angular
3. Si la articulación es de la forma que se observa en la figura: la palanca tiene forma de L o es una palanca en ángulo. Observa que el movimiento se trasmite de una biela a la otra en el sentido de las flechas: mientras la biela (A) avanza o retrocede, la biela (B) baja o sube.
4. Combinación de dos palancas iguales

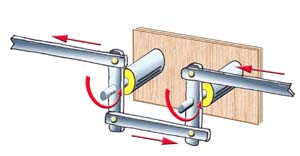

Si combinamos dos palancas de la forma que se observa en la figura, el movimiento se trasmite entre las bielas de forma paralela y en sentido contrario
5. Combinación de dos palancas iguales
En este caso, el movimiento se trasmite de forma lineal y en sentido contrario.
6. Palancas extensibles
6. Seguro que en alguna ocasión has observado algún dispositivo como este: en los flexos de la luz, en los tendederos de ropa, en las gruas elevadoras, etc. Observa como, al abrir o cerrar las palancas combinadas, el movimiento hace que el sistema se alargue o se encoja.
