4. EL CIGÜEÑAL
1. Cigüeñal de alambre

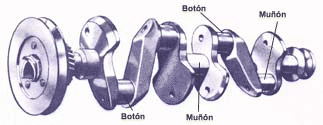

2. Cigüeñal de coche
El cigüeñal es otro operador que podemos incorporar en nuestras máquinas para producir trasmisiones de movimientos alternativos y programados, según la forma que le demos. Como puedes observar está formado por un eje longitudinal (muñones) del que sobresalen otros ejes (botones) sobre los cuales se articulan los elementos de trasmisión del movimiento, generalmente bielas.
En nuestras clases de Tecnología los podemos emplear en nuestros proyectos realizando la trasmisión de movimiento de dos formas distintas: mediante tubo y cordón y mediante biela como se observa en los ejemplos siguientes:

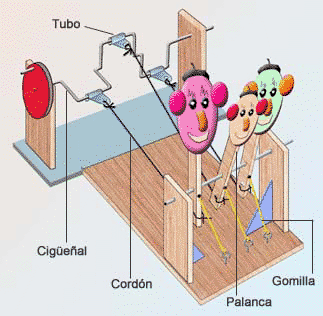

A. Mediante tubo y cordón
La trasmisión se realiza mediante un hilo enganchado al botón del cigüeñal empleando un tubo realizado con hojalata o bien un trocito de palito hueco de caramelo u otro tipo de cilindro hueco.
En este caso, la trasmisión del movimiento se realiza a través de una manivela. como observas en la imágen, la manivela va enganchada entre el botón del cigüeñal y el extremo de la palanca

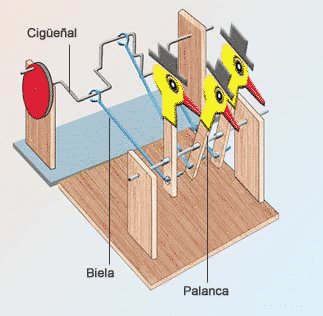

B. Mediante biela
