5. OTROS EFECTOS DE LOS OPERADORES

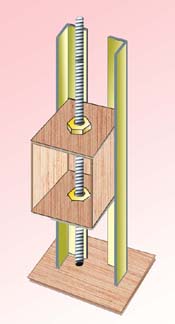

A. El tornillo como elemento de trasmisión de potencia
Si se sujeta la tuerca (1) que rosca la varilla (2) y se hace girar mediante la manivela (3), La turca (1) se desolaza a lo largo de la varilla roscada en sun sentido o en otro según demos vueltas a la manivela. En el ejemplo vemos una aplicación para hacer subir y bajar un ascensor
B. Ruedas de fricción cilíndricas

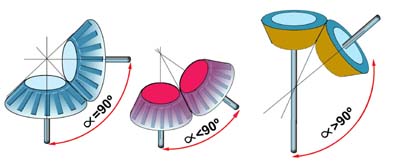

C. Ruedas de fricción troncocónicas
Se emplean para trasmitir pequeñas potencias, de lo contrario se produce deslizamiento. En el aula se puede recubrir de una goma fina para que se produzca mayor fricción.
Se emplean para trasmitir el movimiento entre ejes independientemente del ángulo que forman. Se forman combinando dos troncos de cono cuyos ejes forman un ángulo igual al que nos interese, siéndo éstos igual, mayor o menor de 90 º.
D. Ruedas de fricción interiores
En estas ruedas de fricción, el contacto se produce entre el exterior de una rueda por el interior de la otra. Se emplea fundamentalmente cuando la trasmisión del movimiento se ha de realizar entre ejes no alineados y paralelos.

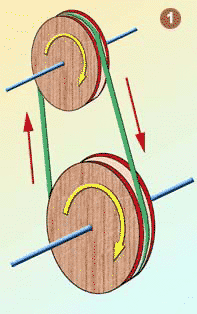

E. Trasmisión por correa
Observa las imágenes y comprueba como se trasmite el movimiento por correa: 1. Como reductor de velocidad. 2. Aumentando la velocidad de la polea secundaria. 3. Invirtiendo el sentido de giro. 4. Cambiando la posición de giro de los ejes en las poleas.
MECÁNICA
5. Combinación de ambos
MECÁNICA
