Elementos de Control del Desgaste

Citando textualmente (4):

�En atenci�n al an�lisis precedente y dentro de los l�mites del presente trabajo la dureza mas conveniente para el acero AISI 1045 est� en el rango de 38 a 43 HRc. Como se discuti� anteriormente de 99 HRb a 38 HRc, as� como de 38 a 43 HRc se presentan disminuciones importantes de la Tasa de Desgaste.

An�logamente para el acero AISI 1060 se puede recomendar las durezas de 99 HRb (normalizado) y de 53 HRc, puesto que solo al aumentar la dureza hasta este �ltimo valor (por temple y revenido) se obtuvo una mejora definida en todo el dominio de cargas.

Para el acero AISI 4140, en vista de que la reducci�n de la Tasa de Desgaste es lineal, cualquier dureza es conveniente por encima de 38 HRc (Ver Gr�fico 20) y debe escogerse una soluci�n de compromiso con otras propiedades deseables para el material (Est� recomendaci�n debe ser complementada con la discusi�n respecto a este acero basada en el primer procedimiento).

Finalmente para el acero AISI 4340 la dureza mas recomendable es la de 38 HRc. La raz�n estriba en que al pasar de 31 � 38 HRc se obtiene una apreciable reducci�n en la Tasa de Desgaste (Gr�fico 21) y luego a 43 HRc puede presentarse un aumento brusco de ella. Aumentar la dureza a valores por encima de 43 HRc restituye los valores de la Tasa de Desgaste al mismo rango de los obtenidos para 38 HRc.

En general el acero de mejor comportamiento result� ser el 4340 excepto a las durezas de 43 y 45 HRc. En el primer caso se present� un aumento inesperado de la velocidad de desgaste (a est� Dureza el de mejores resultados fue el 1045); mientras que a 45 HRc (tratamiento t�rmico ligeramente diferente) el mejor resultado se obtuvo para el acero AISI 1060�.

(�)

�Dentro de los l�mites del presente trabajo las durezas mas recomendables para los cuatro aceros mencionados son las siguientes:

              AISI 1045 ....... 38 a 43 HRc (Templado y Revenido).
              AISI 1060  ...... 99  HRb (Normalizado) o 53 HRc (T y R.)*
              AISI 4140 ....... 38 a 43 HRc (T. y R.)
              AISI 4340 ....... 38 HRc.

En general el acero de mejor comportamiento fue el AISI 4340 excepto a las durezas 43 y 45 HRc. A esas condiciones se obtuvieron los mejores resultados para los aceros AISI 1045 y 1060 respectivamente�.

En general el acero AISI 1045 es mejor elección que el 1060 para la condición de Templado y Revenido.

En general el acero AISI 4340 es algo mejor que el 4140 para las mismas condiciones.

La mejor elección de todas es el acero AISI 4340 a 38 HRC, templado y revenido.

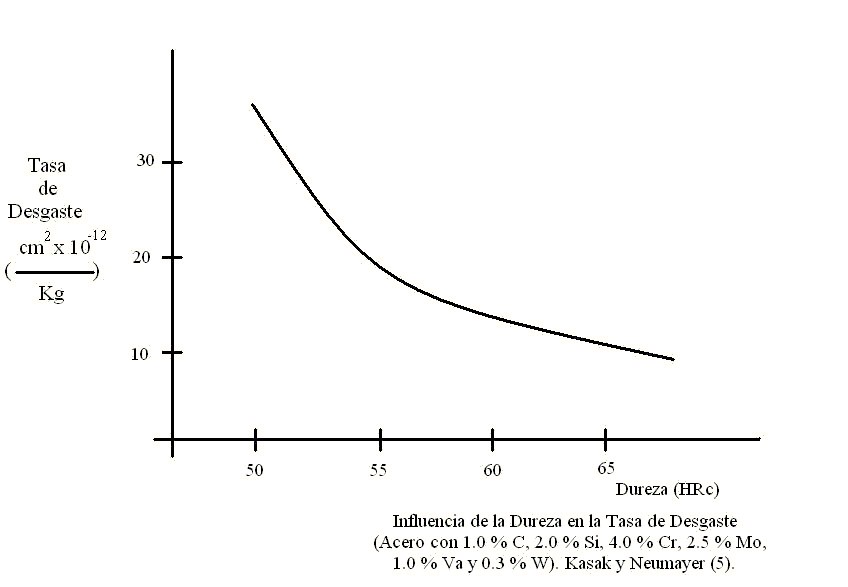

Adicionalmente es conveniente citar el siguiente gráfico de Kasak y Neumeyer (5):

©opyright by J.C. Vázquez, Abril 1997. juan.vazquez en el dominio camelot.rect._c_.ve
Favor substituya los "_" por una "u" y una "v" para enviar correo-e).


Escuela de Ingeniería Mecánica - Facultad de Ingeniería - Universidad Central de Venezuela
Caracas - Venezuela

---

This page hosted by Get your own Free Home Page
