Cristian Willemoës
8" f/6 Reflector Starfinder Meade
20 segundos exposición. Falso color.
Kodak Tri-X 400 ASA a 3200 ASA

SINTESIS

Describiremos aqui las caracter�sticas generales del proceso a fin de que las posteriores experiencias personales definan la metodolog�a, pel�cula, tiempos de exposici�n y reveladores mas indicados para cada tipo de equipo. Cabe destacar que todas las ilustraciones de esta nota fueron realizadas con pel�cula blanco y negro Tri-X de Kodak (400 ASA) y procesadas como se indica en el texto (3200 ASA y 6400 ASA), y todos los objetos de espacio profundo fueron tomados con exposiciones de 20 segundos a foco primario, con un telescopio Meade Starfinder de 200 mm, bajo un cielo de ciudad con un alto �ndice de poluci�n.

La metodolog�a puede dividirse en tres puntos principales:

1) Exponer la pel�cula a una velocidad ocho veces mayor que la recomendada por el fabricante. Por ejemplo una pel�cula Plus-X de 125 ASA debe ser trabajada a 1000 ASA y una pel�cula Tri-X de 400 ASA a 3200 ASA. Normalmente y de acuerdo a mi experiencia, para objetos de espacio profundo y a foco primario, solo se necesitan 20 segundos de exposici�n con un telescopio de 200 mm f/6, si bien pueden a�n disminuirse los tiempos incrementando la sensibilidad con ese mismo proceso, como se ver� mas adelante. Para objetos muy luminosos como La Luna, debe llevarse el �ndice de sensibilidad del fot�metro a 3200 ASA de modo de acelerar el disparo a fin de no sobreexponer la pel�cula. Para el caso de los objetos de espacio profundo, debe mantenerse tapado el telescopio con alg�n elemento oscuro, disparar la c�mara en bulbo, destapar el telescopio durante 20 segundos, volver a tapar y cerrar el obturador, cuidando en todo momento de no tocar el telescopio para evitar vibraciones que alteren la imagen. Debido a los m�nimos tiempos de exposici�n que se logran con este m�todo, en una noche pueden tomarse un gran n�mero de fotograf�as, uno o dos rollos completos, que luego se revelar�n conjuntamente al terminar la sesi�n.

2) Luego se prepara la soluci�n concentrada de revelador (D76 de Kodak - 5 U$A para un litro de soluci�n concentrada, �til para revelar entre 22 y 30 rollos dependiendo del tipo de forzado y la capacidad del tanque). La f�rmula de trabajo para esta sensibilidad es, 1 parte de soluci�n concentrada mas 4 partes de agua.

3) Se revela la pel�cula con la soluci�n del revelador diluida en la proporci�n anterior y se incrementan los tiempos 5 veces mas que lo que indica el fabricante. (a 20 grados, 40 minutos). Luego se lava con agua y se fija de la manera corriente. Luego de lavar el negativo con bastante agua, observar� con sorpresa, un negativo perfectamente correcto en densidad y con una calidad muy superior a la normal, perfecta definici�n, m�xima graduaci�n tonal, grano fino y una de las mas notables caracter�sticas es la abundancia de detalles tanto en las altas como en las bajas luces. Todas estas cualidades solo pueden darse debido a las caracter�sticas propias de una pel�cula de grano fino (Plus o Tri-X de Kodak) y un revelador (D-76 de Kodak) de los llamados compensadores.

Nebulosa Eta Carinae Binnewies, Riepe y Sporenberg 11" f/7 Celestron 85 minutos expo- Hipered Kodak Ektar 100 ASA

Nebulosa Eta Carinae Cristian Willemoës 8" f/6 Reflector Starfinder Meade 20 segundos exposición Kodak Tri-X 400 ASA a 3200 ASA

Nebulosa Eta Carinae Cristian Willemoës 8" f/6 Reflector Starfinder Meade 20 segundos expo - Falso color Kodak Tri-X 400 ASA a 3200 ASA

Nebulosa de Orion Cristian Willemoës 8" f/6 Reflector Starfinder Meade 20 segundos exposición Kodak Tri-X 400 ASA a 6400 ASA

Nebulosa de Orion Claudio Bottari Astro-Physics 7" f/9, Filtro Hidrógeno Alpha, N. B. 6 minutos exposición Cámara CCD Spectra-Source HPC-1

La relación entre el incremento de sensibilidad, la dilución de la droga y el tiempo de revelado, es sumamente simple de calcular en la práctica; basta con agregar a la solución concentrada de la droga tantas partes de agua como puntos de ASA hayamos modificado la exposición, mas uno.

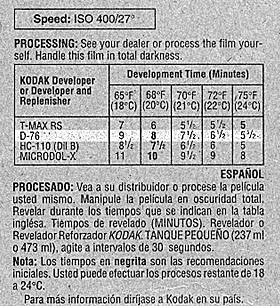

Como vemos en las recomendaciones del fabricante, para una película Tri-X de 400 ASA se necesitan (con revelador D-76) 8 minutos de revelado a 20 grados centígrados, ahora bien, si incrementamos su sensibilidad, deberemos incrementar las partes de agua en tantas partes como puntos de ASA se hubiesen incrementado, mas uno, luego multiplicar la suma total por los tiempos recomendados, a saber: ...a 20º C = 8 minutos x 5 veces = 40 min

Veamos otro ejemplo, supongamos que el objeto a fotografiar es sumamente débil y preferimos saturar un poco mas el negativo, entonces intentamos revelar a 6400 ASA, la fórmula sería:

.a 20º C = 8 minutos x 6 veces = 48 min

Para todos los casos la agitación del tanque de revelado debe ser de forma fuerte y contínua durante 2 minutos al comenzar el revelado con el fin de desprender las burbujas y luego 1 minuto cada diez, hasta el término del proceso a fin de que la reacción del revelador frente al plano de la película se renueve constantemente.

OTRAS CONSIDERACIONES

47 Tucanae 20 segundos de exposición. Forzado a 6400 ASA. C.W.

El objetivo general del método propuesto persigue la obtención de negativos aceptables para ser copiados, es decir, realizar la tarea en casa sin depender de laboratorios profesionales para este fin y dejando luego la tarea de las copias para casas especializadas o la utilización de escaners de negativo para obtener el resultado final, si bien pueden también copiarse los negativos en papel como se verá mas adelante para luego ser escaneados como se hace tradicionalmente. Todas las fotografías de esta nota fueron copiadas en una ampliadora casera y posteriormente escaneadas y procesadas en computadora.

M6 20 segundos de exposición. Forzado a 3200 ASA. C.W.

Como hemos observado, con este proceso pueden acortarse notablemente los tiempos de exposición de las tomas, si bien el principal costo de este método es el prolongado tiempo de revelado del negativo, pero este aparente costo es sumamente beneficioso con referencia a las temperaturas de revelado y la mecánica del proceso en si, ya que con revelados de 40 a 50 minutos, los errores de temperatura o el tiempo que se tarda en cambiar el revelador por el fijador, resulta despreciable, mientras que podrían alterar notablemente a negativos procesados en tiempos mas cortos.

NGC 3293. Idem. C.W.

También la agitación del tanque de revelado durante el proceso puede ser un problema en revelados normales, siendo casi despreciable con este método debido a la lentitud con que actúa la droga. Otro factor a tener en cuenta es la economía de los químicos necesarios, especialmente el revelador, ya que al usar la droga tan diluida, su rendimiento se incrementa notablemente. Es importante destacar que cada solución de revelado debe desecharse luego de cada proceso. No asi el fijador.

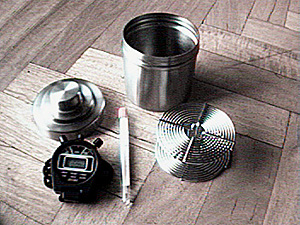

Suele ser recomendable en mi experiencia, calentar unos 5 grados mas la solución del revelador durante el proceso, siendo apropiado para este fin, el uso de tanques de revelado de acero inoxidable y no los de tipo plástico.

M22 - 3200 ASA - C.W.	M7 - 3200 ASA - C.W.	NGC 5281 - 3200 ASA - C.W.
NGC 6231 - 6400 ASA - C.W.	NGC 6530 y M8 - 6400 ASA - C.W.	NGC 4755 - 3200 ASA - C.W.

Un factor realmente sorprendente de este método de forzado de la película es la gran latitud de exposición que produce. Veamos un ejemplo: Durante una sesión de tomas fotográficas de espacio profundo y decidido a forzar el negativo a 3200 ASA y ya casi terminando, apareció la Luna, si bien podría haber cortado el negativo y procesar de diferentes formas las tomas, decidí fotografiarla con mi cámara en obturación automática, pero la capacidad del fotómetro de mi Pentax llegaba solo hasta 1600 ASA y yo ya había sacado todas las otras tomas a 3200 ASA, disparé igual... Al revelar el negativo a 3200 ASA, si bien las tomas de la Luna estaban algo mas saturadas de lo normal, eran perfectamente copiables y con gran variedad de grises, como ilustra la fotografía de la izquierda.

PREPARACION DE LOS QUIMICOS NECESARIOS


La preparación de los químicos no reviste ningún cuidado especial mas que seguir las indicaciones del fabricante.

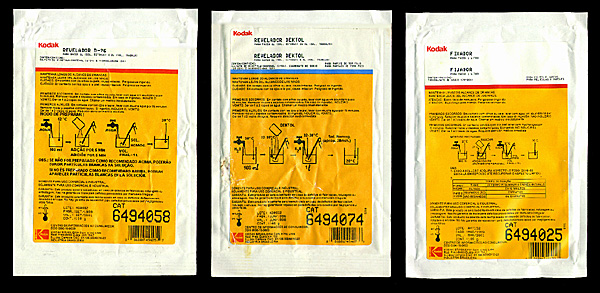

Para el revelado de los negativos solo debe prepararse el revelador D-76 de Kodak y el fijador. Estos vienen normalmente en sobres para preparar 1 o 4 litros de solución de estoque. Para preparar un litro de solución concentrada de revelador, deben calentarse 900 ml de agua a 52º C, colocarlos en un balde e ir agregando el polvo durante 5 minutos hasta que la solución quede transparente agitando continuamente, luego se incorporan los 100 ml restantes a temperatura normal hasta completar el litro. Es conveniente guardar la solución en botellas oscuras o en frascos plásticos acordeonados para quitar el aire interior. Esta preparación concentrada puede durar un par de meses.
La preparación del fijador es igual, solo que la temperatura del agua debe ser a 27º C. El fijador puede utilizarse repetidas veces tanto para película negativa como para fijar las copias en papel.
El revelador de papel difiere del de película y es recomendable utilizar Dektol de Kodak, su preparación es igual, y la temperatura del agua para su preparación debe ser de 38º C y la solución concentrada de un litro se utiliza diluida en 2 partes de agua es decir que rinde 3 litros, su tiempo de estoque es algo menor si no se guarda convenientemente.

ALGUNOS ACCESORIOS FOTOGRAFICOS CASEROS UTILIZADOS.

La fotografía a foco primario solo puede realizarse en los telescopios Starfinder Meade corriendo el espejo primario a una segunda posición de fotografía, esta acción impide mirar u enfocar con oculares. Para evitar correr el espejo primario puede fabricarse un sencillo adaptador con una rosca doble de pástico pulida contra cualquier superficie áspera, hasta adaptarla a la pieza portaocular de 2" que trae como accesorio este tipo de telescopio, que luego se pega con pegamento epoxi a un adaptador de cámara. Esto permite intercambiar la cámara con los oculares de 1.25" para facilitar la tarea de encontrar objetos a fotografiar. Para copiar los negativos a papel, puede fabricarse una ampliadora con una caja de zapatos o cualquier otro tipo de caja, en la que se deberá incorporar un portalámpara para una lámpara blanca de 75 wats y un cableado con interruptor.

Dentro de la caja, entre la lámpara y el ocular, deberá fabricarse un difusor a modo de condensador, incorporando un par de láminas plásticas esmeriladas cortando algún tipo de bolsa de este tipo y pegándolas en el interior. Luego debe adaptarse un ocular de cámara fotográfica, idealmente con diafragma y capacidad de enfoque. El portanegativos puede hacerse con dos láminas de cartón que se introduce por una ranura frente al ocular.

Con poco dinero y algo de ingenio, pueden obtenerse muy buenas fotografías desde el jardín de su casa, llegando hasta magnitud 13.5 en cielos urbanos, seguramente, con monturas con mas precisos dispositivos de seguimiento y exposiciones de un minuto ha de poderse fotografiar a Dios discutiendo con el Diablo en el fondo del universo....

Menos es mas...

Arquitecto Cristian Willemo�s
[email protected]
[email protected]
www.geocities.com/cwillemoes
Profesor Titular Asociado- UCALP
Jefe de Trabajos Prácticos- UNLP
Profesional Principal - Instituto de Física La Plata - IFLP - CONICET
Coordinador de Sección: CCDs - Liga Iberoamericana de Astronomía- LIADA
