A
partir del último Star Party organizado por la LIADA en Carlos
Paz (Córdoba), algunas ideas de los que participamos se concretaron
convirtiéndose en realidad. Una de ellas fue la conversada con
mi amigo Raúl Melía (Organizador del evento), se trataba
de acceder al archivo fotográfico original del Observatorio de
Córdoba para pasarlo a formato digital.
|
En
aquella oportunidad, charlamos también con Santiago Paolantonio
sobre el tipo de material en existencia.
Uno de estos materiales parecía el mas tentador y se trataba
del resultado de la participación Argentina en el proyecto
internacional Carte du Ciel, realizado por el observatorio
de Córdoba entre los años 1913 a 1926 y que nunca
había sido analizado. El material se hallaba guardado en
sus cajas originales y en placas de vidrio de 16 x 16 cm con un
total aproximado de 1100 registros.
|
Tiempo
después de aquellas conversaciones, volví a Carlos
Paz para estas últimas vacaciones de verano y en forma
casual, encontré a Raúl por las calles del centro
turístico y mientras compartíamos una copa, volvimos
sobre el tema de la Carte du Ciel.
Fue así que a mi regreso recibí correspondencia
de mi amigo, quien se había puesto en contacto con el Lic.
Jesus Calderón y lo había puesto al tanto de nuestra
iniciativa, se trataba nada menos que de escanear las 1100 placas.
De este modo organizamos un proyecto junto a Raúl que incluía,
ordenar las placas, detectar las faltantes, hacer una limpieza

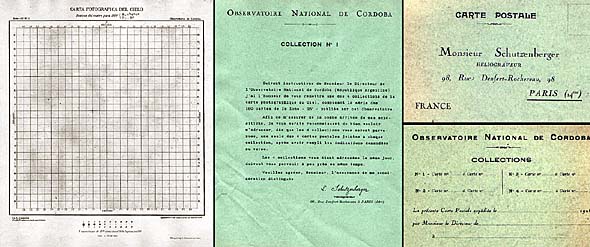

de las mismas, clasificarlas, cruzar los datos de puño y letra
de los autores en las placas
|
Lic.
Calderón
|
|
con
las notas registradas en los cuadernos de observación, realizar
un catálogo e inventario completo y guardarlas en un registro

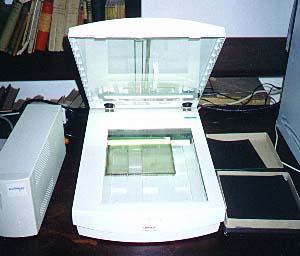

digital (formatos BMP y FITs) por medio de un scanner de negativo.
Antes de comenzar la tarea y dar un "si" definitivo,
el Lic. Calderón, pidió a Raúl una prueba
de calidad del trabajo, de este modo me puse en contacto con el
Lic. Ferrer del Observatorio Astronómico de La Plata para
obtener una placa de vidrio de prueba y enviarla a Córdoba
para ser analizada.
|
El
Dr. Ferrer me facilitó una placa de vidrio de 20 x 20 cm tomada
en Cerro Tololo y con ella procedí a la digitalización,
comparándola con una toma de la misma zona del cielo obtenida
del STScI.

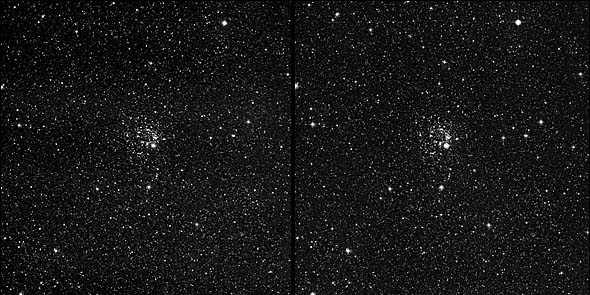

NGC
2439 - Cerro Tololo - 1979 .....................................................NGC
2439 STScI
Lic.
I. Bustos Fierro, Arq. C. Willemoës y As. R. Melia
|
Envié
los resultados de las pruebas a Córdoba para su análisis.
El Lic. Calderón, aceptó nuestra propuesta y actuando
como Director del proyecto, arbitró los medios para llevarlo
adelante, consiguiendo un subsidio de la Agencia Córdoba
Ciencia, mas la estadía durante 9 días en Bosque
Alegre y los insumos necesarios para hacer la tarea.
También
nos ofreció la excelente idea de incorporar a nuestro grupo
al Lic. Iván Bustos Fierro, especialista en imágenes
digitales, con quien trabaríamos una importante amistad
durante el trabajo.
|
Mediante
correspondencia con Raúl, planeamos la realización
del trabajo para la semana del 23 al 31 de marzo, aprovechando
los días feriados de Semana Santa y con la planeada convicción
de que llegaríamos a escanear todo el material durante

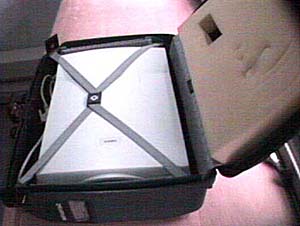

ese período. Embalé el instrumento cuidadosamente
en la valija que usualmente utilizo para transportar el telescopio
portátil ETX y partí para Córdoba el viernes
22 por la noche. El sábado 23 a las 8.30 de la mañana
estaba en la terminal de omnibus de la capital, donde Raúl
e Iván estaban esperándome.
|
|
De
la terminal, partimos directamente a la Estación Astrofísica
Bosque Alegre, donde habían sido trasladadas las placas y ya
nos esperaba parte del equipo que Raúl había montado el
día anterior.
|

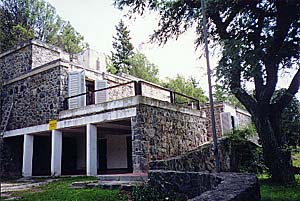

Llegados
a Bosque Alegre, nos instalamos en el lugar asignado para el trabajo,
la casa de huéspedes construida en los años 70,
al pie del gran telescopio reflector. Allí viviríamos
durante los 9 días, trabajando en la Biblioteca del edificio.
Con toda la ansiedad propia de ver concretado este importante
proyecto, comenzamos a organizar el equipo, contando con la invalorable
ayuda en el área informática del estudiante de astronomía
Cristian Andres Giuppone.
|
|
Una
vez conectados todos los equipos y armada la red entre computadoras,
procedimos junto a Iván a ajustar los parámetros
de escaneo. Debido a las diferencias de exposición entre
las placas, determinamos a partir del histograma, dos ajustes
de escaneo, uno para las placas mas claras y otro para las mas
oscuras y dejamos registro de cuadros negros y blancos plenos
para ambas exposiciones, a fin de hacer en el futuro las correciones
necesarias en las digitalizaciones.
|
|

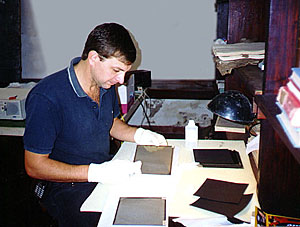

Mientras
terminábamos de ajustar parámetros, Raúl
ya estaba organizando un sistema para limpiar sistemáticamente
las placas y ordenarlas de forma que fuera fácil el escaneo.
Dispusimos que solo se limpiaría la parte de vidrio no
expuesta a la emulsión para evitar pérdida de datos
como se pudo constatar en placas previamente utilizadas. Paralelamente
desarrolló una planilla completa de inventario, y catálogo,
que permitiera a la vez detectar las placas faltantes así
como las repeticiones de acuerdo a fechas, AR y DEC así
como su condición y estado actual.
|
Raúl
Melia, Cristian Giuppone y Cristian Willemoës
|
Entre
ajustes y ansiedades, llegó la hora de cenar. Tanto los
almuerzos como las cenas durante nuestra estadía, fueron
momentos de relax y diversión, comentando lo sucedido durante
el día y escuchando algunas noticias, si bien lo curioso
de destacar es que el menú de Bosque Alegre, siempre y
en todas las comidas está acompañado de una sopa
previa y un extraño limón, siempre sobre la mesa.
A
mi regreso del viaje pude descifrar el acertijo limonero, un amigo
me comentó que el limón es para ponerle a la sopa,
dándole un gusto especial...
|
La sopa
|
El
limón
|
Ramona
Oviedo en la cocina
|
|
Ya
listos para comenzar, revisamos la cronología de las cajas
para ordenar el trabajo. Algunas placas habían sido colocadas
en cajas especiales ya que fueron utilizadas para investigaciones
puntuales y estaban desordenadas respecto al grupo. Dejamos constancia
escrita de la ubicación de estas placas, guardando en forma
digital en carpetas numeradas por caja, cada una en su respectivo
lugar.
El estado general de las placas era bueno, algunas de ellas con
la emulsión bastante amarillenta, pero perfectamente registrables.
En todos los casos se verificó la fecha de la toma de placa,
la estrella de referencia, el número y el autor de la exposición,
datos que también se dejaron explicitados.

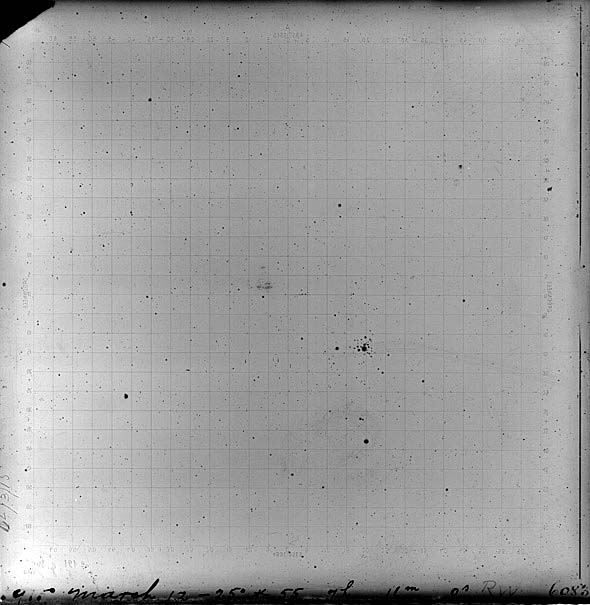

Las placas utilizadas para la Carte du Ciel fueron todas
de la casa Lumière.
En estas placas, la gelatina es colocada sobre vidrio cilindrado,
preparadas especialmente para trabajos astrográficos.
|
Solamente
2 clases de emulsión fueron usadas para hacer la Carta del Cielo,
la sigma y etiqueta violeta. Las diferentes remesas fueron probadas
en cuanto a sensibilidad y según la rapidez de estas pruebas
se fijaron las exposiciones originales, particularmente las cortas,
para fines de control. Los
únicos cambios en las exposiciones largas fueron aquellos que
dependían de la clase de placa que se empleaba, si sigma o etiqueta
violeta.

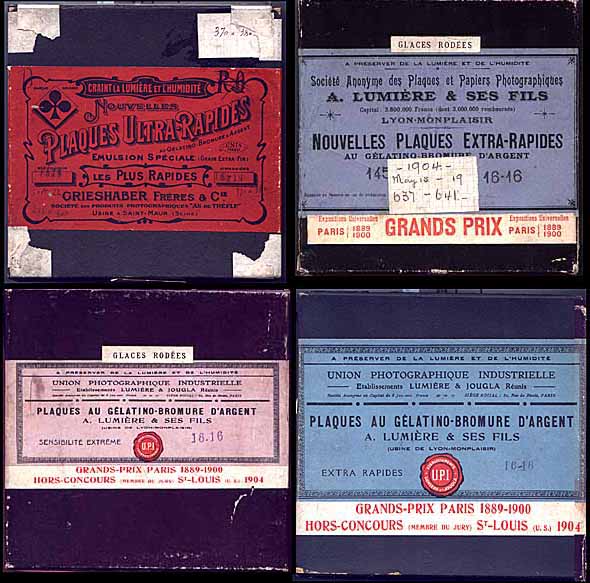

Cajas originales de las placas Lumière
|
Durante
el proceso de escaneo, anotamos en una pizarra, la secuencia de
placas ya digitalizadas y lo demorado en cada secuencia para controlar
que pudieramos terminar el trabajo en tiempo y forma.
Fue asi que sin descanso continuamos con la tarea con jornadas
de mas de 18 horas diarias, incluidas un par de noches sin dormir
y casi sin contratiempos de hardware a pesar del volumen del trabajo.
|
|
|
Parte
de la tarea que se realizó fue el cruzar los datos de las 180
placas publicadas con aquellas originales para detectar errores y dejar
asentado, al menos con un reducido grupo, cuales fueron las placas seleccionadas
como las mejores de la serie de repeticiones encontradas.
Durante los nueve días que dedicamos a la tarea, tuvimos la grata
visita de algunos amigos. Santiago Paolantonio fue uno de los primeros,
agradecemos su presencia, asi como el habernos prestado parte del equipamiento
para hacer las grabaciones en CDROM. En aquellos días, Santiago
había terminado junto a Edgardo Minniti de publicar en forma
digital su último trabajo de investigación, "Uranometría
Argentina 2001", Historia del Observatorio Nacional Argentino,
obsequiando un ejemplar al equipo Carte du Ciel.
S.
Paolantonio, R. Melia, I. Bustos Fierro
y C. Willemoës
|
C.
Giuppone, R. Melia, M. Villada, I. Bustos Fierro
y C. Willemoës
|
También
pasó una jornada con nosotros la Dra. Mónica Villada,
con quien compartimos durante la cena, interesantísimas charlas
sobre el avance de la astronomía argentina y las dificultades
económicas que padece este sector de la ciencia.
|
Finalmente
el viernes 29, en horas del mediodía, hicimos el último
"click" para la placa cdc7280c, terminando con el proceso
de digitalización y quedándonos aún tiempo
para revisar y hacer los CDROMs.

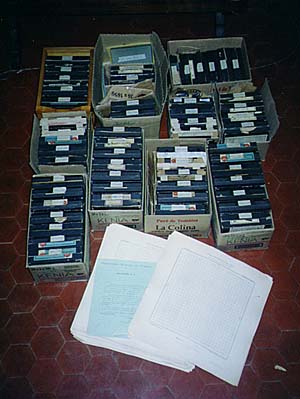

Sobre
un total de 55 cajas y 1107 exposiciones registradas, solo se
detectaron como faltantes 82 placas.
Con esta tarea damos por terminada la primera etapa del proyecto
y en un futuro cercano estarán a disposición de
la comunidad astronómica por Internet.
|
Que
puede observarse en las placas de la Carte du Ciel?
Básicamente,
las tomas de la Carte du Ciel, son el conjunto de placas fotográficas
que cubren una franja de cielo comprendida entre los 24 y 31º de
declinación sur.

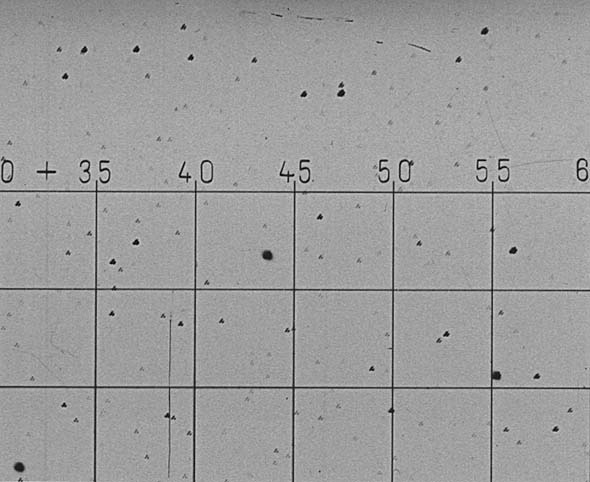

Todas
las placas llevan sobrepuestas una grilla denominada réseau
con el objeto de compensar el efecto de una posible distorsión
de la gelatina y como guía para la medición. Se trata
de una delgada hoja de plata donde están trazadas, a 5 milímetros
una de otra, las líneas de réseau. Hay 26 x 26
de estas líneas, que forman una trama de 676 cuadraditos.
Las placas empleadas son de 16 x 16 centímetros, con una superficie
utilizable de 13 x 13 cm y contienen las estrellas de un cuadrado de
unos 2º 10´de lado. Como las zonas están divididas
por grados de declinación, resulta que cada estrella queda fotografiada
por lo menos 2 veces, puesto que las placas se superponen unas a otras
en declinación, también hay superposición en ascensión
recta, aunque es mas restringida, esto permite controlar sus respectivas
posiciones por comparación.

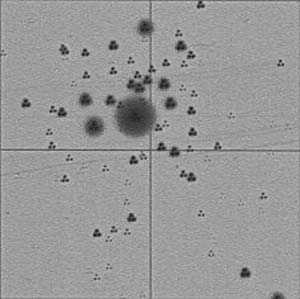

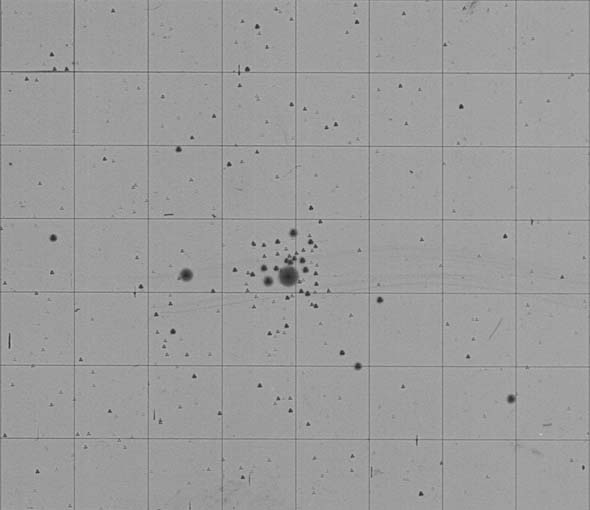

Las placas llevan 3 exposiciones de veinte minutos cada una y dispuestas
en triángulo equilátero. Las exposiciones repetidas eliminan
la posibilidad de confundir una mancha o defecto de la gelatina con
una estrella.
Se hacen
3 exposiciones porque podría darse la casualidad de un defecto
que imite dos exposiciones, pero es casi imposible que se presente el
caso de una mancha afectando la forma de tres exposiciones en triángulo.
|
Otra
ventaja de este procedimiento es que permite identificar rápidamente
los asteroides en caso que hubiera alguno en esa región.
Con
los 20 minutos de exposición dado a las placas y con una
buena transparencia de la atmósfera, se han registrado
estrellas hasta magnitud 16.
Las
placas contienen una o mas estrellas de repère (referencia),
de las cuales se deducen las constantes de placa.
Para este trabajo, se observaron en Córdoba, con el Círculo
Meridiano, las estrellas de repère, que forman un
catálogo de 6200 estrellas.
|
Debido
a las limitaciones ópticas de la época, y a pesar de haber
utilizdo para las tomas, un objetivo acromático de 33 cm de abertura,
que luego se redujo a 28 cm por medio de un diafragma para obtener mejores
imágenes en las partes de las placas mas distante del centro,
puede apreciarse notablemente la deformacion en los bordes.
Estudios
avanzados sobre las deformaciones en las placas de la Carte du Ciel,
muestran los diferentes defectos que se manifiestan para una correcta
medición.
A.
Ortiz-Gil (Francia), M. Hiesgen (Alemania) y P. Brosche (Francia)
Algo
de Historia
La
Academia de Ciencias de París, a pedido del almirante Mouchez, que interpretaba
el deseo de muchos astrónomos, dirigió el 15 de octubre de 1886 una
invitación a todos los directores de observatorios y los principales
astrónomos y físicos del mundo, para un congreso internacional a reunirse
el 16 de abril de 1887, donde se reunieron 58 miembros de 16 naciones
diferentes, por la Argentina el señor Beuf, entonces Director del Observatorio
Astronómico de La Plata.
Después
de largas discusiones, se decidió la ejecución de la Carta Fotográgica
del Cielo (Carte du Ciel) y el Catálogo Astrográfico. Obras costosas
y de largo aliento, cuya realización exigía la cooperación de varias
instituciones. Para cubrir el cielo completo con el tamaño de las placas
elegidas (16x16 cm, útil 14x14 cm), se requerían 22000 placas, siendo
imposible realizar esta tarea por un solo Observatorio.
Se
trataba nada menos que de fotografiar las estrellas del cielo hasta
magnitud 14. Así fue que se dividió el cielo en 18 franjas y se asignó
la tarea a los siguientes Observatorios: Greenwich, Vaticano, Catania,
Hesingfors, Potsdam, Oxford, París, Bordeaux, Toulouse, San Fernando,
Tacubaya, Hyderabad, Córdoba, Perth, Cabo de Buena Esperanza, Sydney
y Melbourne.
Todos
los Observatorios debían usar para este trabajo instrumentos y placas
semejantes. El telescopio fotográfico utilizado en Córdoba es por lo
tanto casi idéntico a los que poseen los demás observatorios.
Quedó
a cargo del Observatorio Nacional de Córdoba la zona primitivamente
asignada al de La Plata, comprendida entre los 24º y 31º de declinación
sur. Todas las placas fueron tomadas con 3 exposiciones de 20 minutos
en forma de triángulo equilátero, eliminando la posibilidad de confundir
una mancha o defecto de la gelatina con una estrella, es por eso que
cada estrella quedó registrada con 3 puntos.
-------------------------------------------------------------------------------------
Deseamos
agradecer al estudiante de astronomía Cristian Andres Giuppone por su
colaboración en el área informática, a Santiago Paolantonio por colaborar
con parte del hardware necesario para el trabajo y al personal de la
casa de huéspedes de Bosque Alegre, Sr. Juan Luis Molina y Ramona Oviedo
por habernos atendido tan gentilmente durante nuestra estadía. También
debemos destacar la importancia de las reuniones anuales de la LIADA
de donde se desprenden proyectos e ideas que con esfuerzo pueden concretarse
satisfactoriamente.
