Resistores
Informações Gerais
Resistência elétrica
Resistência elétrica é a capacidade de um corpo qualquer se opor a passagem de corrente elétrica pelo mesmo, quando existe uma diferença de potencial aplicada. Seu cálculo é dado pela Lei de Ohm, e, segundo o Sistema Internacional SI, é medida em Ohms.

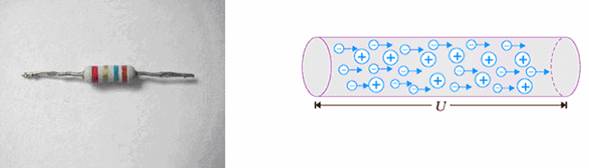

Figura 1. Imagem de um resistor, elemento destinado a introduzir determinada resistência elétrica em um circuito.

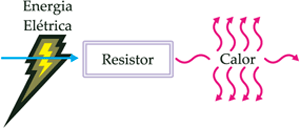

Basicamente resistor é todo dispositivo elétrico que transforma exclusivamente energia elétrica em energia térmica.
Simbolicamente é representado por:
Alguns dispositivos elétricos classificados como resistores são: ferro de passar roupa, ferro de soldar, chuveiro elétrico, lâmpada incandescente, etc.
Assim, podemos classificar:
1. Condutor ideal– Os portadores de carga existentes no condutor não encontram nenhuma oposição ao seu movimento. Dizemos que a resistência elétrica do condutor é nula, o que significa dizer que existe uma alta mobilidade de portadores de carga.
2. Isolante ideal - Os portadores de carga existentes estão praticamente fixos, sem nenhuma mobilidade. Dizemos, neste caso, que a resistência elétrica é infinita.
Consideremos um condutor submetido a uma diferença de potencial (ddp), no qual se estabelece uma corrente elétrica.
Seja U a diferença de potencial aplicada e i a intensidade de corrente elétrica por meio do condutor.
Definimos:
Resistência elétrica (R) é a relação entre a ddp aplicada (U) e a correspondente intensidade de corrente elétrica (i) - Primeira lei de Ohm.
Assim é dada a formula: R=U/i
A RESISTENCIA ELÉTRICA de um condutor é calculada através da fórmula:
R = (ρ . l)/ S
Onde l é o comprimento do condutor, S a área da sua seção transversal e ρ uma constante característica do material condutor, denominada RESISTIVIDADE.
A fórmula acima é conhecida como a segunda lei de Ohm.
Na tabela abaixo, indicamos os valores da resistividade de alguns materiais condutores, expressa na sua unidade . mm2 / m.
Prata |
0,0164 |
Cobre |
0,0172 |
Ouro |
0,0230 |
Alumínio |
0,0283 |
Zinco |
0,0600 |
Platina |
0,0950 |
Ferro |
0,1200 |
Chumbo |
0,2100 |
Mercúrio |
0,9680 |
Da listagem acima, os condutores mais usados são o cobre e o alumínio.
|
