Blocos de fundação e Baldrame

  Para finalizar este trabalho, esta visita se destinou a observar os últimos detalhes. Os blocos de fundação e os baldrames foram o foco desta etapa do trabalho.

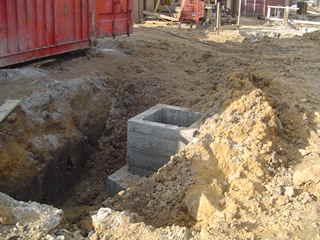

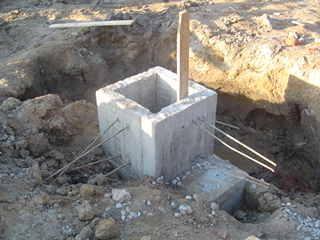

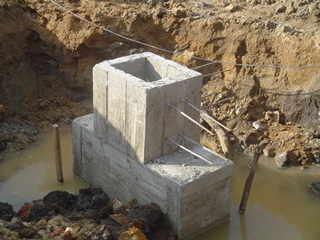

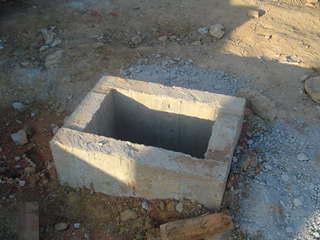

  Os blocos de fundação já haviam sido todos concretados e poderemos então, mostrar apenas o resultado final da execução destes elementos. É importante ressaltar, no formato final dos blocos, a ocorrência de um buraco na parte de cima do bloco de fundação. Este furo é feito com a última parte da fôrma do bloco (citada na visita 8) e serve para a fixação dos pilares pré-moldados de concreto da super-estrutura.

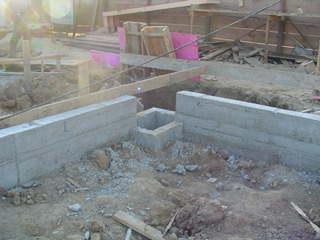

  Assim como os blocos de fundação, as vigas de baldrame tiveram apenas um parte da sua execução registrada por nossa equipe.

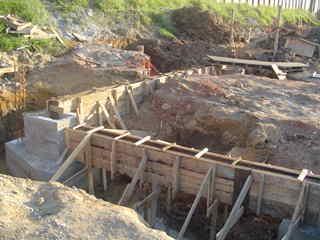

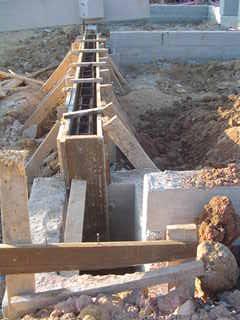

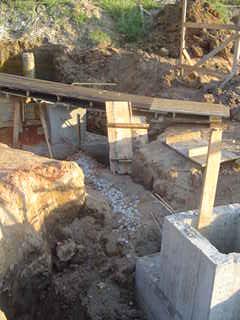

  As fôrmas das vigas de baldrame eram de madeira de caixaria e foram montadas no próprio canteiro. As armaduras eram de aço, e assim como as fôrmas, foram montadas no próprio canteiro. As vigas de baldrame foram executadas entre os blocos para que estes estivessem ligados entre si e transferissem esforços para dar mais resistência a toda a fundação. Para isso, quando os blocos foram executados, foram deixadas esperas de aço para que se pudesse realizar a ancoragem das vigas, já que os blocos e as vigas não eram concretadas todas juntas.

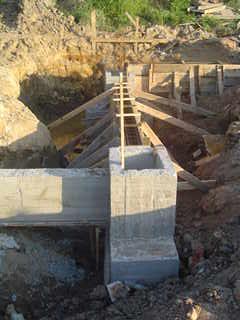

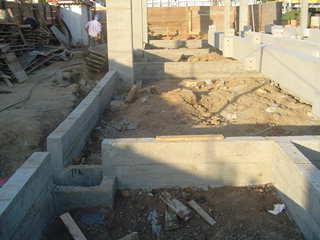

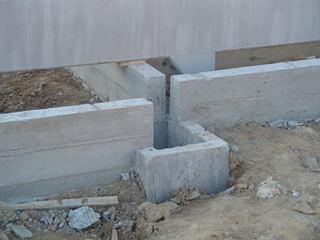

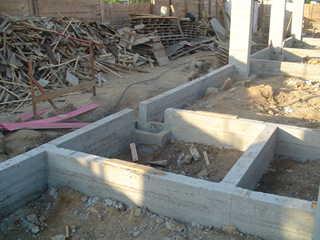

Figura 6 - Ligação entre vigas e blocos de fundação

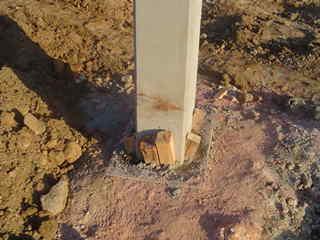

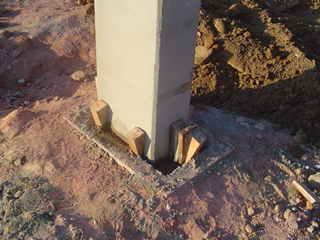

Figura 7 - Locação de pilar pré-moldado da super-estrutura sobre o bloco de fundação
