Blocos de amarração

  Neste dia de visita a obra, a equipe acompanhou o processo executivo de alguns blocos de amarração.

  O bloco de amarração era composto de concreto armado e situado sobre duas ou três estacas. As fôrmas era fabricadas de madeiras e divididas em três partes, onde apenas estas partes foram fixadas e ligadas no local exato do bloco de amarração. Já a armadura era pré-fabricada e chegava ao canteiro totalmente pronta para ser colocada dentro das fôrmas.

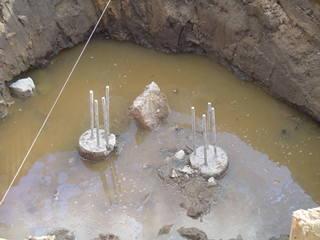

  Após a conclusão da arrasadura das estacas, os operários montaram as fôrmas com as tais peças pré-fabricadas. Durante a montagem das fôrmas no local do bloco de amarração, a armadura foi locada e fixada de maneira que houvesse ligação entre a armadura da estaca e a armadura do bloco para garantir a transferência de esforços. Após a fixação adequada da armadura, a fôrma era finalmente fechada e estava pronta para a concretagem.

  Vale ressaltar ainda a diferença entre as nomenclaturas usadas em canteiro e apresentadas em sala de aula. Como exemplo disso pode-se citar os blocos de ancoragem apresentados pelo professor que em obra são chamados de bloco de fundação, nome este dado a um elemento estrutural de fundação direta que suporta apenas esforços de compressão.

Figura 1 - Início da montagem das fôrmas dos blocos de amarração

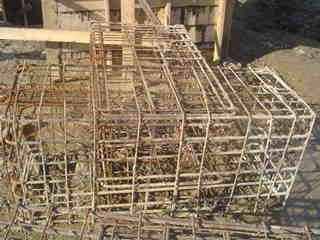

Figura 2 - Armadura de aço pré-fabricada para bloco de amarração

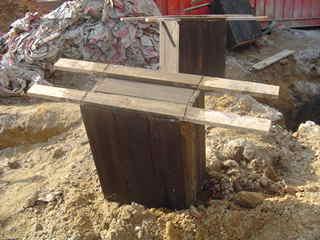

Figura 3 - Última parte pré-fabricada da fôrma do bloco de amarração

(usado para fazer o buraco de fixação dos pilares da super-estrutura)

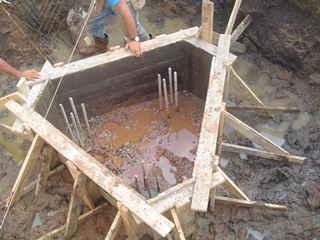

Figura 4 - Primeira parte pré-fabricada da fôrma do bloco de amarração instalada

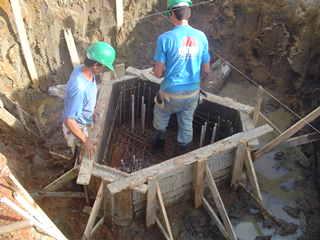

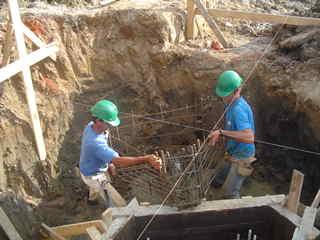

Figura 5 - Colocação da armadura na fôrma do bloco de amarração

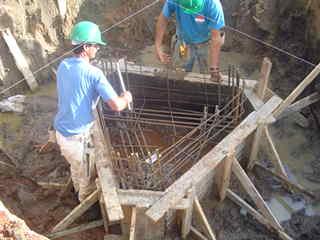

Figura 6 - Fôrma do bloco de amarração já com armadura fixada

Figura 7 - Primeira e segunda parte pré-fabricada da fôrma do bloco de amarração instalada

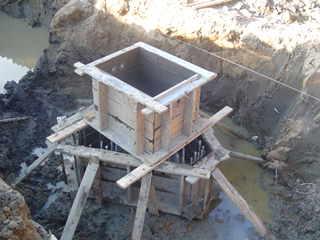

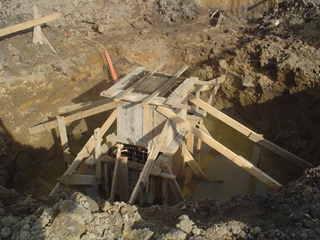

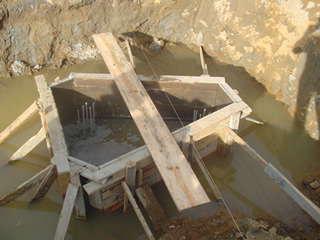

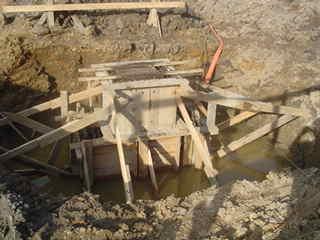

Figura 8 - Fôrma totalmente montada com armadura e contraventamento
