Aqui, apenas foi observado como era o procedimento para a montagem das armaduras das estacas.
As armaduras que chegavam ao canteiro tinha seção circular, igualmente às estacas. Elas vinham prontas do canteiro central da empresa responsável pela fundação, porém com comprimento definido de seis metros de comprimento. Após a perfuração da estaca é que se tinha o tamanho real da armadura que deveria ser utilizada para aquela estaca. Então era realizada uma emenda entre armaduras para adequar o comprimento das barras a profundidade dos furos.
Para que fosse possível fazer estas emendas as armaduras pré-fabricadas eram cortadas manualmente em obra e devido a diferença entre as distâncias das barras, as vezes ocorriam problemas de encaixe entre armaduras.
Após as emendas realizadas e as armaduras estarem com o comprimento adequado ela era então colocada no furo.

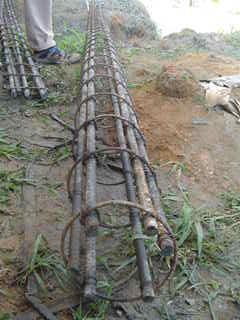

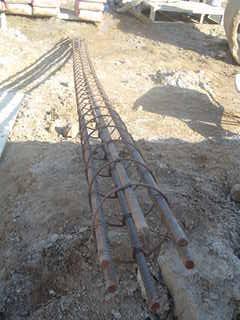

Figura 1 - Armadura pré-fabricada

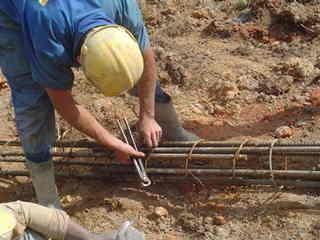

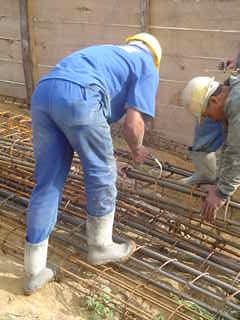

Figura 2 - Corte das barras para posterior emenda

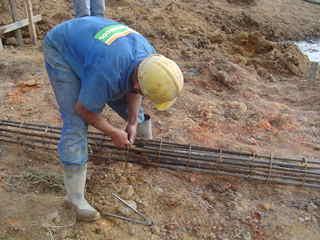

Figura 3 - Emenda de barras por traspasse

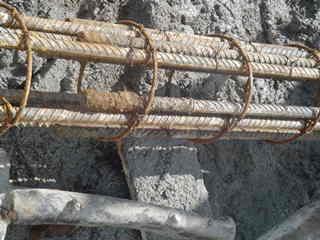

Figura 4 - Detalhe das barras traspassadas

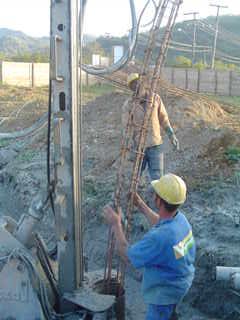

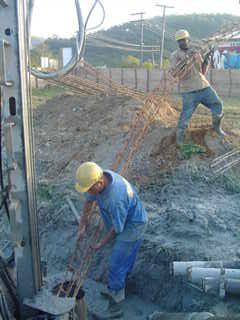

Figura 5 - Colocação da armadura no furo
