Perfuração

  A execução do furo é a parte mais importante de todo o processo de execução da estaca, pois o próprio furo é que vai dar a forma da estaca. Por essa razão é que deve se tomar os cuidados adequados para que se realize a perfuração de acordo com os dados em projeto.

  O furo se iniciou com a identificação do ponto exato a ser perfurado. A partir daí, a perfuratriz foi estacionada e alinhada de acordo com o piquete da estaca a ser perfurada. Depois de estar locada adequadamente o tubo de revestimento foi nivelado e se deu início a perfuração.

  Fez-se a cravação da primeira parcela do revestimento para se retirar a primeira camada de solo. Depois de retirada esta pequena camada de solo, o martelo foi colocado e a medida que o furo ia avançando o revestimento era prolongado e as hastes de perfuração ligadas ao martelo. O momento de parar a perfuração era definido pela dificuldade de perfuração, pois a partir de um estante a perfuratriz era forçada demais para que continuasse progredindo na perfuração. Então era feita a retirada das hastes e do martelo, permanecendo no furo apenas o revestimento para se realizar a o enchimento do furo.

  A perfuração se dá basicamente por impacto causado pela movimentação do martelo através de ar comprimido, e não por percussão, como muitos acreditam. Isso pôde ser observado pelo som emitido durante a perfuração da estaca.

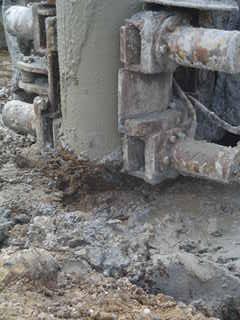

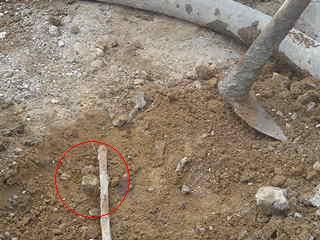

Figura 1 - Identificação do ponto de perfuração

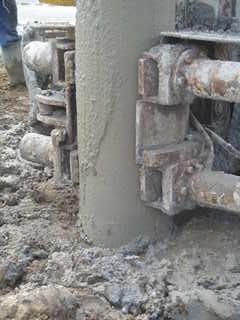

Figura 2 - Alinhamento com o ponto de perfuração

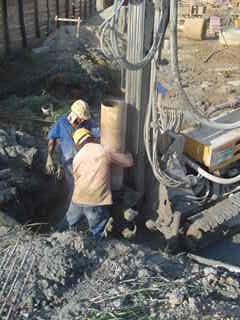

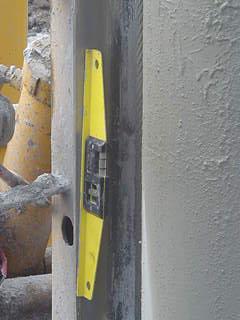

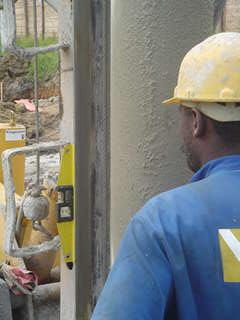

Figura 3 - Nivelamento da perfuratriz

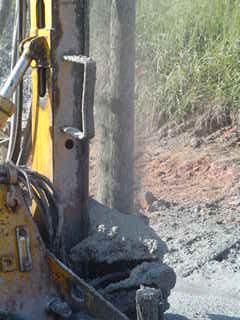

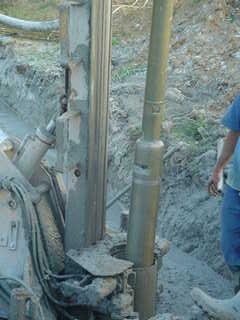

Figura 4 - Início do furo com o revestimento

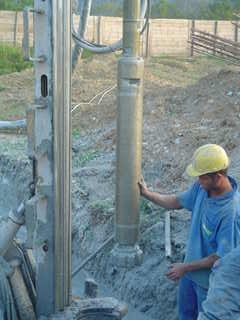

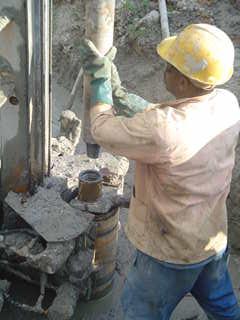

Figura 5 - Colocação do martelo dentro do revestimento

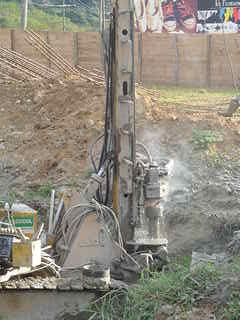

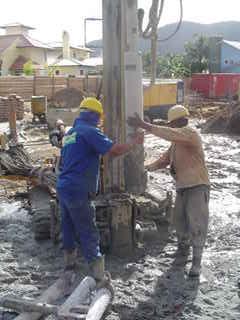

Figura 6 - Prolongamento do revestimento e da haste de perfuração

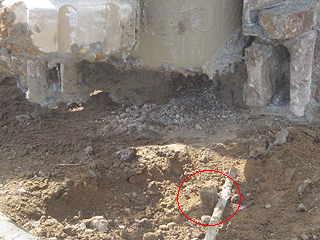

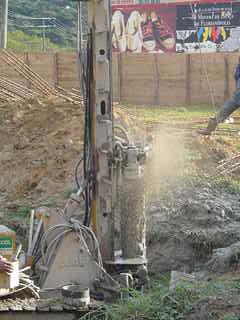

Figura 7 - Injeção de ar comprimido durante perfuração

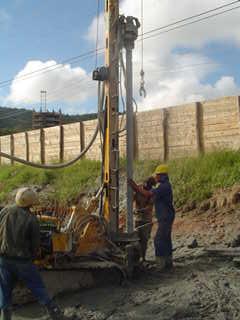

Figura 8 - Ponto mais profundo da perfuração
