Construindo MJOY

MJOY é um circuito para Joysticks de 6 Eixos, 20 botôes e um Hat switch , o que é equivalente a 4 botões (usados para mudar de visão em jogos de simulacao). Este circuito e especial por ser simples de montar e conectado a porta USB e nao precisa de nenhum driver ou complicações extras para sair utilizando-o, é puramente plug-and-play e ainda conta com processo de autocalibração automatica no momento em que é ligado a porta USB.

O MJOY foi criado por MINDAUGAS , visite a página dele, existem mais informações sobre as origens deste circuito bem como atualizações de versões mais recentes e poderosas.

Para Montar o MJOY vc vai precisar :

1. Baixar o Arquivo HEX : Este e o software que fica carregado no ATmega8, um microcontrolador, que e o coracao do circuito.
2. Baixar o Esquema do Circuito : Esquema que utilizei para esta montagem
3. Baixar o Desenho da Placa : Este desenho e de minha autoria, fique a vontade para utiliza-lo.
4. Baixar o Pony Prog : Programa responsavel pelo caregamento do arquivo HEX acima no ATmega8
5. Comprar os Componentes : Veja a Lista de Componentes para mais detalhes
6. Ferramentas de Eletrônica : Tais como : Ferro de solda, Alicates, fios, Solda, Perfurador de placa, percloreto de ferro, caneta para circuitos,etc.
7. Montar a Placa de Circuito : Aqui faço uma descrição passo a passo da minha montagem
8. Montar o Programador do ATMega8
9. Carregar o Firmware no ATMega8

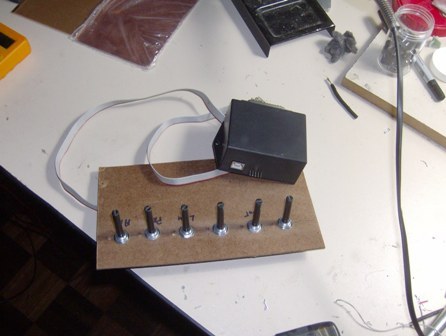

10. Placa de Potenciômetros  : Esta é a fiação de teste que contém os 6 eixos que são utilizados pelo circuito, montei mais para uma questão de testes antes de fazer a etapa 12 abaixo.
11. Placa de Botões [Em Construção]
12. Montagem Mecânica do Painel de Controle  : Esta etapa e totalmente opcional Estou querendo fazer uma cabine de Cessna 152 onde tenho treinado minhas horas de vôo, dai o motivo deste projeto. [Em Construção]
13. Código Fonte do Arquivo HEX (Opcional para quem deseja customizar o funcionamento)
