Este e um circuito super simples que utiliza somente um conector DB25 (desses de porta paralela) para carregar o firmware no ATMega8

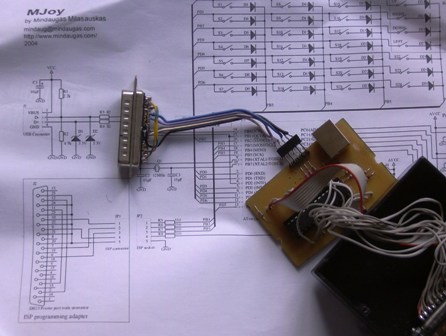

No Circuito do programador existem 4 resistores de 330 R que ja estao embutidos na placa, basta fazer a fiacao conforme esquema do circuito. Eu coloquei uma soquete de 5 pinos soldado na placa (este é o macho) e cortei um supporte de CI (este é o fêmea) para fazer o conector dai soldei os fios entre o conector DB25 da porta paralela e o soquete de CI cortado.
Conforme figura abaixo.
