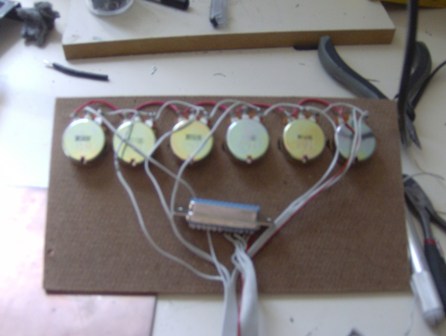

Construi esta placa de madeira com os 6 potenciometros para testar o circuito, fiquei brincando no Flight Simulator com Ele, muito legal, mas pouco prático, quero finalizar a montagem da cabine de Cessna, pra poder voar legal.
Na verdade esta montagem e bem simples :
1 - Cabo Flat de 8 vias (vc pode pegar qualquer cabo flat e separar a quantidade de vias que vc precisa)
1 - Conector DB25 Femea (Desses de porta paralela)
Os fios são:
1 - Vai para o Positivo do Circuito
2 - Vai para o Negativo do Circuito
O restante (6 fios) , cada um vai para um pino de AD do Mjoy (pinos 23 a 28 do ATMega8)
Todos os pinos direitos dos potenciometros vao para o positivo, todos os pinos esquerdos dos potenciometros vao para o negativo, os pinos centrais de cada potenciometro, cada um vai para uma entrada do AD do ATMega8.
Serrei uma placa de madeira de uns 5mm de espessura e fiz seis furos nela e rosquei os potenciomentros... nenhum misterio nesta parte.
