1 - Conecte o cabo USB no seu computador e a outra ponta na placa do MJoy. Neste momento vc so esta provendo 5 volts para o circuito.
2 - Conecte o cabo de programacao na porta de impressora (LPT1) e nos pinos de programacao da placa.
3 - Inicialize o PonyProg . Na primeira inicializacao ele pede pra fazer a calibração e ajuste com a velocidade do seu coputador. Deixe ele faze-lo ou alternativamente use a opcao : Setup->Calibration do menu.
4 - No Menu : Setup->Interface Setup... Ajuste as
configurações conforme figura abaixo

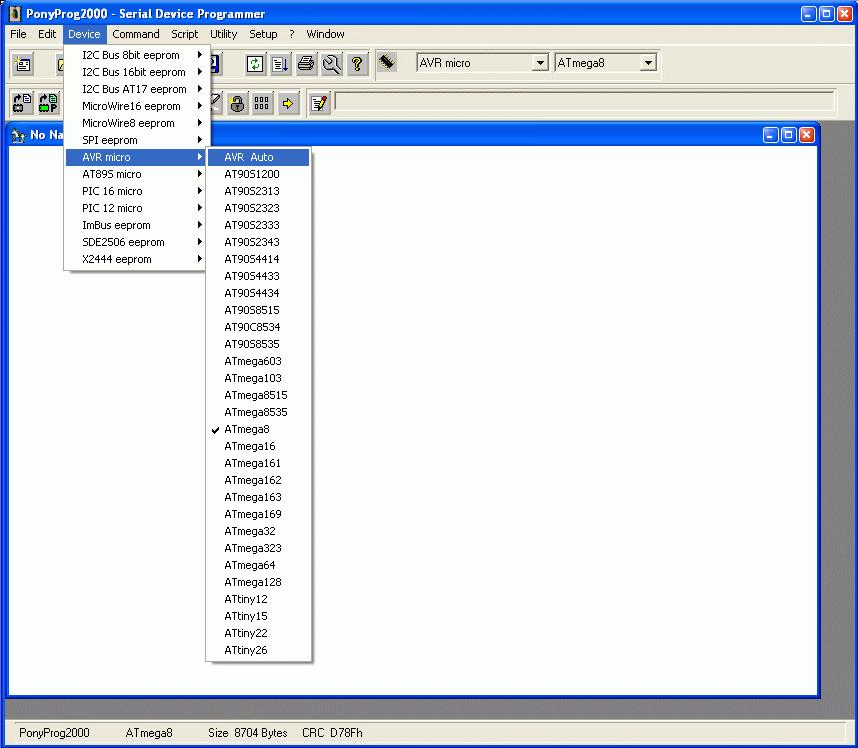

5 - Escolha ATMega8 no menu Device->ATMega8.
6 - Abra o arquivo mjoy.hex através do menu File->Open Program (FLASH) File...
7 - Programe o Chip usando o menu : Command->Write Program (FLASH) menu.

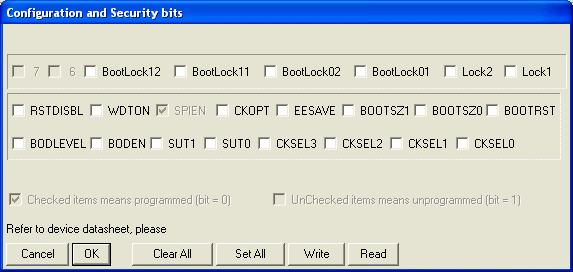

8 - Programe os bits de configuração do chip utilizando a opção :
Command->Security and Configuration bits... ajuste conforme figura
abaixo e depois clique no botão Write.
9 - Feche PonyProg, desconecte da porta paralela o circuito e reconecte-o a porta USB.
10 - Dirvirta-se !
