Tutorial: Ventana Transformaciones de CorelDRAW

Daniel Laime   E-mail

En este tutorial de nivel básico usaremos la ventana acoplable Transformaciones (menú Ventana/Ventanas acoplables/Transformaciones/Posición) y algunas de sus opciones, además aplicaremos transparencias y conoceremos algo del comando Buscar y reemplazar.

La ventana Transformaciones

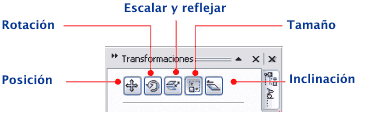

CorelDRAW tiene muchas formas de transformar los objetos. La ventana acoplable Transformaciones tiene el arsenal más completo para aplicar todas aquellas que requiera nuestro diseño. Consta de 5 opciones que vemos en la imagen de abajo.

Ventana Transformaiones de CorelDRAW

Vamos a crear un sencillo logotipo (sin mayores pretensiones) de un restaurante ficticio llamado "Tragaldabas", que nos servirá para aprender el manejo de esta importante ventana de CorelDRAW.

- Primero crearemos el mantel de mesa que es parte del logotipo. Para ello, con la herramienta Rectángulo, creamos uno de cualquier tamaño. En la ventana Transformaciones elegimos Tamaño y llenamos los campos así: H: 90 mm, V:10 mm. La casilla No Proporcional debe estar activa. Presionamos Aplicar.

Dar tamaño al objeto

- Rellenamos la figura con 40% Negro de la paleta CMYK y le quitamos el contorno dando clic derecho en el cuadro con la X de la misma (el primero cuadrado).

Sin contorno

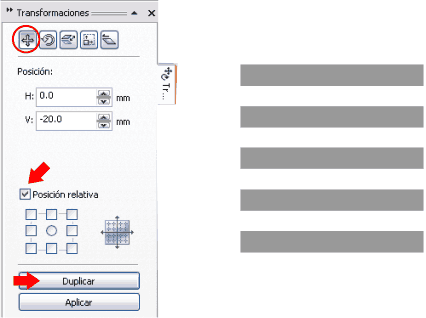

- Ahora debemos duplicar perfectamente espaciado nuestro rectángulo con la opción Posición de la ventana Transformaciones. H: 0.0 mm, V:-20 mm. Posición relativa activada. Presionamos Duplicar 4 veces.

Crear duplicados con Posición

- Creada nuestra serie de franjas, podemos optar por agruparlas (Ctrl +G) o combinarlas (Ctrl+L). A manera de hacer más compacto nuestro logo, optamos por lo último pues convierte todo en un solo objeto.

¿Agrupar o Combinar?
La diferencia entre agrupar y combinar 2 o mas objetos es que esta última opción nos permite crear un solo objeto de varios, por consiguiente reduce el tamaño de nuestro archivo. Cuando tengamos varios objetos que no se superponen entre sí, y con el mismo relleno y/o contorno es preferible Combinar, si los objetos tendrán rellenos y contornos diferentes, la mejor opción es Agrupar.

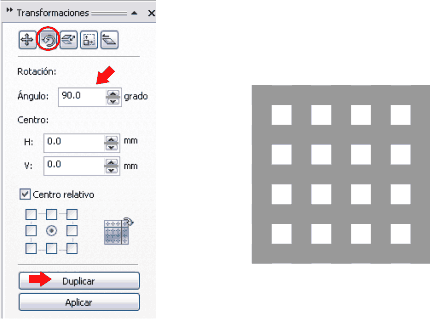

-Volvemos a la ventana Transformaciones y presionando la opción Rotación, escribimos en Ángulo: 90 grados. Luego presionamos Duplicar (no Aplicar). Ya tenemos nuestro mantel, aunque por ahora no lo parece mucho ¿verdad?. Nos falta el toque mágico.

Girar objetos con Transformar

Aplicando Transparencia

La herramienta Transparencia Interactiva no sólo nos permite elegir un tipo de transparencia: uniforme, lineal, radial, etc. sino que también podemos aplicar una 'Operación de transparencia' ó modo de fusión, al estilo de los programas editores de imagen, con lo que aumentan nuestras posibilidades de diseño. Para crear el mantel aplicaremos una de tipo Multiplicar.

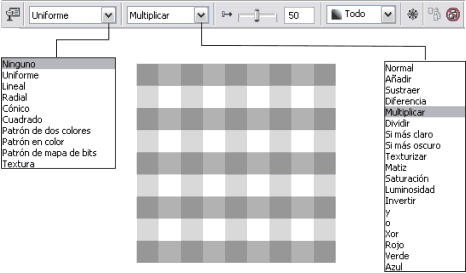

- Todavía seleccionado el duplicado que hemos girado, nos vamos a la barra de herramientas y seleccionamos Transparencia interactiva con las opciones que muestra la siguiente imagen.



Herramienta Transparencia

- Con el menú Ver/Encajar en Objetos activado, creamos un nuevo rectángulo partiendo de la zona superior Izquierda del mantel y arrastrando hacia abajo/derecha. Nos aseguramos que mida 90 x 90 mm.

- Con el Cuadro de diálogo Relleno (Mayus+F11) lo coloremos así C:0,M:2,Y:10,K:0 y le quitamos el contorno (ver paso 2). Todavía seleccionado el rectángulo presionamos MAYUS+AvPag para enviarlo al fondo.

- Seleccionamos con una marquesina los tres objetos y los agrupamos.

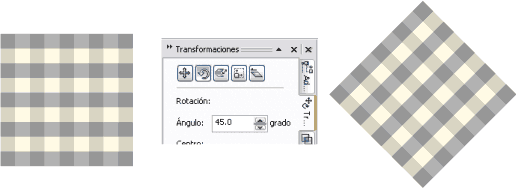

Nuevamente con la opción Rotación de la ventana Transformaciones rellenamos en Ángulo: 45 grados y luego presionamos Aplicar (no Duplicar).

Girando el objeto

El texto con la heramienta Silueta

En este paso colocamos el texto ‘Tragaldabas’ con una tamaño de 42 con la fuente Cooper BlKHd BT y ‘Restaurante’ con un tamaño de 24 pt, fuente Bookman Old Style. Al primero le aplicamos con la herramienta Silueta las siguientes características: Opción:Fuera, Etapas:1, Descentrado:1.5 mm, Color de relleno: blanco.

Aplicar silueta al texto

El texto del logo

Un comando para Buscar y reemplazar

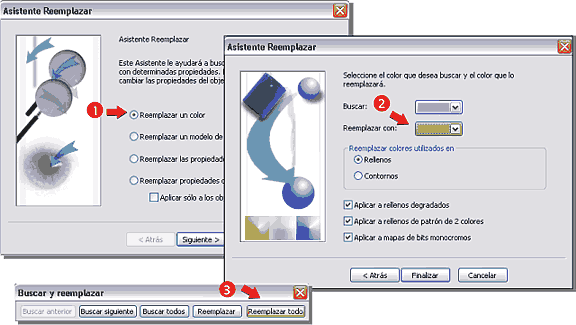

No importa cuan avanzado este un diseño, podemos cambiar los colores en el momento que deseemos. En el menú Edición elegimos Buscar y Reemplazar/Reemplazar objetos. En el asistente, escogemos ‘Reemplazar un color’. Pulsamos ‘Siguiente’. Luego en ‘Buscar’ seleccionamos el color que usamos al inicio para pintar la franja inicial y el nuevo color lo seleccionamos de la opción ‘Reemplazar con’. En nuestro caso escogimos ‘Verde Plátano’. Pulsamos Aplicar. En la barra ‘Buscar y Reemplazar’ que aparece al final elegimos ‘Reemplazar Todo’.



Reemplazar un color

Logotipo final

- Bueno, ahora sí... ¡Hora de comer!
