Introducción

El ensayo de flexión se usa para determinar las propiedades de los materiales frágiles en tensión. Se pueden observar un módulo de elasticidad y una resistencia a la flexión (Similar a la resistencia a la tensión).
El ensayo de flexión se basa en la aplicación de una fuerza al centro de una barra soportada en cada extremo, para determinar la resistencia del material hacia una carga estática o aplicada lentamente. Normalmente se usa para materiales frágiles
Modulo de elasticidad: Modulo de Young o la pendiente de la parte lineal de la curva esfuerzo-deformación en la región elástica. Es una medida de la rigidez de un material; depende de la fuerza de los enlaces interatómicos y de la composición, y no depende mucho de la microestructura.
Resistencia a la flexión: Esfuerzo necesario para romper un espécimen en un ensayo de flexión. También se le conoce como modulo de ruptura.

Comportamiento de los materiales sometidos a la flexión.
Si las fuerzas actúan sobre una pieza de material de tal manera que tiendan a inducir esfuerzos compresivos sobre una parte de una sección transversal de la pieza y los esfuerzos tensivos sobre la parte restante, se dice que la pieza está en flexión. La ilustración común de la acción flexionante es una viga afectada por cargas transversales; la flexión puede también causarse por momentos o pares tales como, por ejemplo, los que pueden resultar de cargas excéntricas paralelas al eje longitudinal de una pieza. Las estructuras y máquinas en servicio, la flexión puede ir acompañada del esfuerzo directo, el corte transversal, o el corte por torsión. Por conveniencia, sin embargo, los esfuerzos flexionantes pueden considerarse separadamente y en los ensayos para determinar el comportamiento de los materiales en flexión; la a tensión usualmente se limita a las vigas.

Fallas por flexión.
La falla puede ocurrir en las vigas debido a una de varias causas, de las cuales se ofrece una lista a continuación. Aunque estos modos de falla se exponen primariamente con referencia a las vigas de material dúctil, en sus aspectos generales son aplicables a cualquier material.

La viga puede fallar por cedencia de las fibras extremas. Cuando el punto de cedencia es alcanzado en las fibras extremas, la deflexión de la viga aumenta más rápidamente con respecto a un incremento de carga; y si la viga tiene una sección gruesa y fuerte o está firmemente empotrada de tal modo que no pueda torcerce o flambearse, la falla se verifica con un pandeo gradual que finalmente se torna tan grande que la utilidad de la viga como miembro sustentante queda destruida,
En una viga de largo claro, las fibras en compresión actúan de manera similar a aquellas en compresión de una columna, y la falla puede tener lugar por flambeo. El flambeo, el cual generalmente ocurre en dirección lateral, puede deberse ya sea a la causa primaria o secundaria de la falla. En una viga en la cual el esfuerzo flexionante excesivo sea la causa primaria de la falla y en la cual la viga no esté firmemente sostenida contra el flambeo lateral, el sobreesfuerzo puede ser rápidamente seguido por el colapso de la viga debido al flambeo lateral, ya que la estabilidad lateral de la viga es considerablemente disminuida si sus fibras extremas son esforzadas hasta el punto de cedencia. El flambeo lateral puede ser una causa primaria de la falla de la viga, caso en el cual el esfuerzo en las fibras no alcanza la resistencia hasta el punto de cedencia del material antes de que el flambeo ocurra. El flambeo frecuentemente limita la resistencia de las vigas angostas.
La falla de los miembros de alma delgada, como una vigueta, puede ocurrir debido a los esfuerzos excesivos en el alma o por el flambeo del alma bajo los esfuerzos compresivos diagonales que siempre acompañan a los esfuerzos cortantes. Si el esfuerzo cortante en el alma alcanza un valor tan alto como en de la resistencia has el punto de cedencia del material en corte, la falla de la viga puede esperarse y la manera de la falla probablemente derivará de alguna acción de flambeo o torsión secundaria. El esfuerzo compresivo ordinario que siempre acompaña al cortante puede alcanzar un valor tan alto que el flambeo del alma de la viga constituya una causa primaria de la falla. El peligro de la falla en el alma como una causa primaria de la falla de la viga existente, en general, solamente para las vigas cortas con alma delgada.
En aquellas partes de vigas adyacentes a los datos de apoyo que transmiten las cargas concéntricas o las reacciones las vigas, pueden establecer esfuerzos compresivos altos, y en las vigas I o canales el esfuerzo local en aquella parte del alma más cercana a un lado de apoyo puede tornarse excesivo. Si este esfuerzo local excede la resistencia contra el punto de cedencia del material en la unión del alma y el patín, la viga puede fallar primariamente debido a la cedencia de la parte sobrefatigada.
La falla de las vigas de material quebradizo como el hierro fundido y el concreto simple siempre ocurre por ruptura súbita. Sin embargo cuando simple siempre ocurre por ruptura súbita. Sin embargo cuando se acerca al momento de la falla, el eje neutro se desplaza hacia el canto en la compresión y tiende así a reforzar la viga, la falla finalmente ocurre en las fibras tensadas porque la resistencia a la tensión de estos materiales es únicamente una fracción de la resistencia y a la compresión es de aproximadamente 25% para el hierro fundido y 10% para el concreto.

Estas son algunas maquinas utilizadas
en los ensayos de flexión
Cuentan con modalidades de control para ensayos bajo carga de ensayo constante, velocidad constante, mantenimiento de la carga, mantenimiento del desplazamiento, etc.
En pantalla se muestran los datos y curva del ensayo. Los datos se almacenan y administran como base de datos. Se pueden conectar a una red.

Aparatos para ensayos de flexión
Los principales requerimientos de los bloques de apoyo y carga para ensayos de vigas son los siguientes:

Deben tener una forma tal que permita el uso de un claro de largo definido y conocido.
Las áreas de contacto con el material bajo ensayo deben ser tales que las concentraciones de esfuerzo indebidamente altas (las cuales pueden causar aplastamiento localizado alrededor de las áreas de apoyo) no ocurran.
Debe haber margen para el ajuste longitudinal de la posición de los apoyos de modo que la restricción longitudinal no pueda desarrollarse a medida que la carga progrese.
Debe haber margen para algún ajuste lateral rotativo para acomodar las vigas que estén ligeramente torcidas de uno al otro extremo, de modo que no se inducirán esfuerzos (cargas) torsionantes.
El arreglo de las partes debe ser estable bajo carga.

El estándar recomienda para los ensayos de madera el siguiente arreglo

Dispositivo de apoyo y carga para el ensayo de madera según ASTM D143

Desarrollo Práctico:

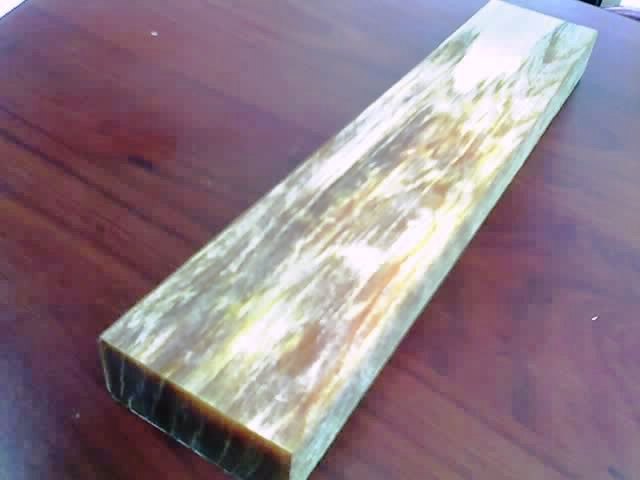

1. Primeramente debemos de tener nuestra probeta normalizada según la normatividad bajo la cual se debe ensayar el material como lo es las normas NMX y ASTM

2. Se debe encender la maquina universal, dejándola encendida por lo menos un tiempo de 30 minutos, para que la maquina se caliente y bombeé aceite hacia el cabezal superior Maquina Universal

3. Se debe obtener la carga máxima a aplicar
4. Selecciona la escala a utilizar en la maquina universal
5. Se debe medir las dimensiones de la probeta como son: el espesor, ancho de las cabeceras, la sección transversal y la longitud total de la probeta, y la sección calibrada, e introduzca los datos a la maquina Touch screan.

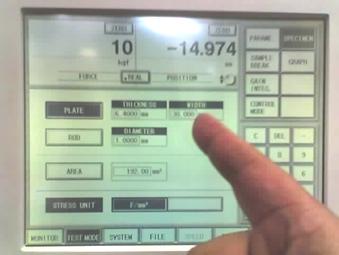

Se introducen los datos de los puntos 3,4 y 5

7. Tomando como base el espesor y longitud se secciona los tres puntos de apoyo

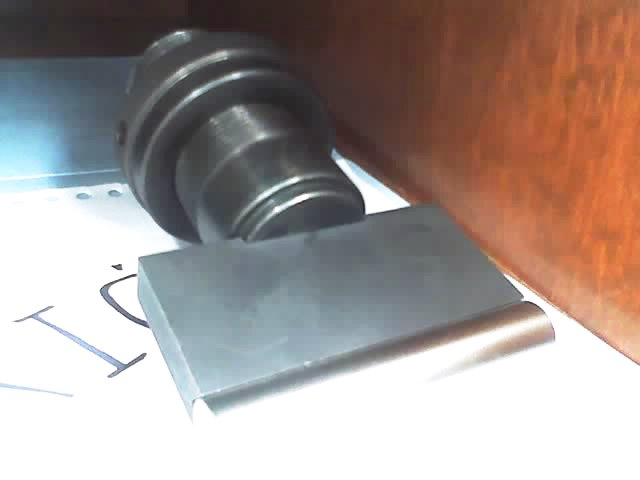

Mordaza plana

8. Coloque la probeta entre las mordazas, verificando que quede bien centrada y bien colocada, para que no resbale
Probeta en maquina universal

10. se debe ajustar la aguja de carga y el indicador de deformación a cero si es hidráulica la maquina, si es computarizada de debe ajustar el indicador de deformación, carga a cero.
11. se debe abrir la válvula de carga de la maquina para iniciar el ensayo
12. si es analógica se deben registrar los datos de carga y deformación a intervalos de cada milímetro, si es computarizada el software recabara los datos en los intervalos de tiempo indicados.
13. una vez fracturada la probeta, se debe cerrar la válvula de carga, y se debe registrar la carga máxima indicada por la maquina, ya sea por aguja de arrastre o touch screan que detendrá la maquina de forma automática.
Probeta fracturada.

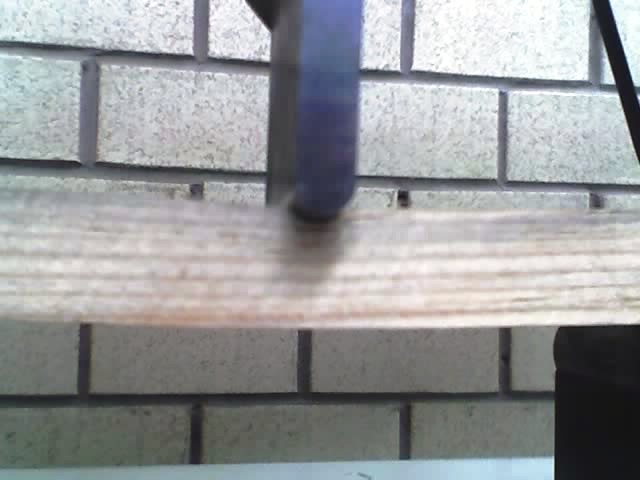

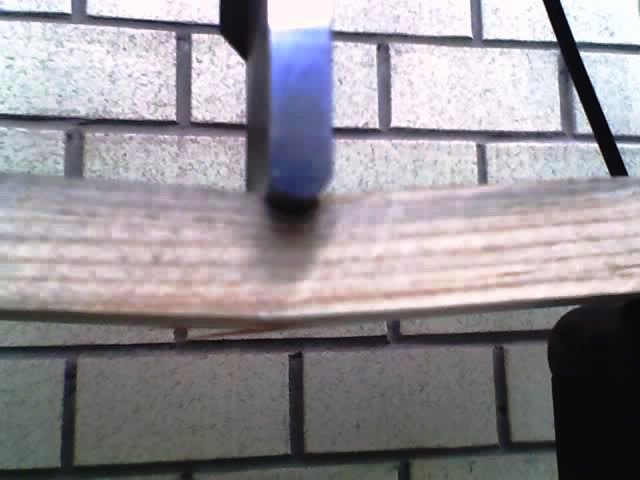

Roptura de la primera Fibra	Roptura de la primera Fibra

14. abra la válvula de descarga y cuando el indicador de deformación llegué a cero ciérrela.
15. se retira la probeta rota, y las mordazas de la maquina universal
Probeta al final del ensayo

16. grafique los valores de carga y deformación registrados, si es computarizada indique que desea ver la grafica del ensayo.

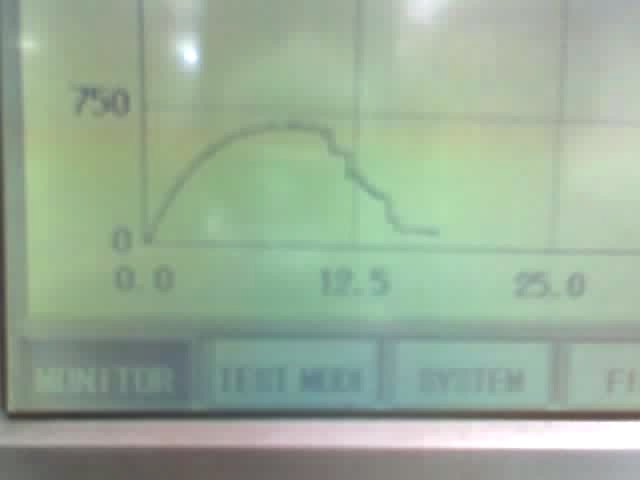

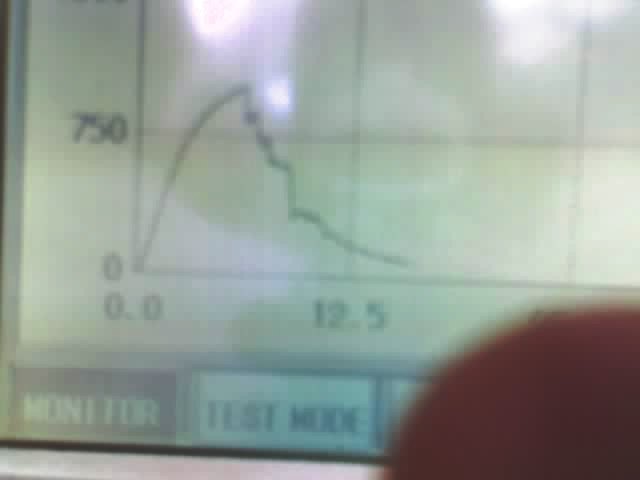

Grafica del Ensayo en Pino	Grafica del Ensayo en Ocote
