Introducción
Ensayo de tipo tecnológico consistente en someter un material a esfuerzos crecientes y progresivos
hasta llegar a la rotura.
Se realiza sobre materiales que van a estar sometidos a fuerzas de corte (chavetas, lengüetas,
espárragos, tornillos, pernos).
Cuando se elige un material para un edificio, maquina, robot, se deben conoce sus propiedades como su capacidad para soportar esfuerzos. Las diversas propiedades mecánicas se determinan mediante una serie de pruebas de laboratorio. En esta práctica se dará de forma general al diagrama de esfuerzo deformación unitario a partir del ensayo de tensión
Un ensayo de tensión para un material puede describirse como sigue: se coloca una varilla redonda de diámetro conocido en una maquina de ensayo. Esta ejerce una fuerza sobre la probeta que puede medirse en cualquier tiempo durante en ensayo. Se adhiere a la probeta un extensometro, que es un instrumento para medir cambios de longitud con exactitud. Después se aplica a la probeta una carga una carga de tensión que se va incrementando lentamente has ta que se presenta la fractura. A ciertos intervalos durante el ensayo se hace medidas simultáneas de la carga y la deformación, a partir de estos datos se traza una grafica contra deformaciones unitarias.
Tensión:
Cargas aplicadas a una pieza en sentido contrario, colineales y de la misma magnitud y tiende a estirar el material
Límite Real Elástico:
Esfuerzo que es necesario para producir una deformación de un 0,003% de la longitud inicial. Sin uso industrial.
Esfuerzo normal
Son cargas en sentido contrario a la fuerza exterior que se aplica en la pieza, distribuidas en toda la sección transversal y que se oponen a la deformación del material (fuerzas internas).
Ley de Hooke
Un material elástico sufre deformaciones unitarias proporcionales a los esfuerzos que se aplican a la misma dentro de su límite elástico.
Limite de Fluencia o Cedencia
La ductilidad se puede medir
% de alargamiento o deformación ingenieril
% reducción de área
Es importante observar que el concepto de esfuerzo se refiere a la resistencia interna opuesta por área unitaria,
es decir, un área infinitamente pequeña. Consideramos el esfuerzo como si actuara sobre un punto y, en general,
puede variar de punto a punto en un cuerpo en particular. La ecuación anterior indica que el miembro sometido a tensión
o compresión axial directa, el esfuerzo es uniforme a través de toda el área si se satisfacen las condiciones.
Margen de Seguridad
Un enfoque distinto para evaluar la aceptabilidad de un diseño dado es el margen de seguridad y se define como.
Margen de seguridad=Resistencia a la cedencia -1
Esfuerzo Máximo
Cuando el diseño se basa en la cadencia del material
Margen de seguridad=Resistencia Ultima -1
Esfuerzo Máximo
Diagrama Esfuerzo Deformación
Al hacer la prueba y realizar los cálculos se realiza una grafica como la siguiente
En ocasiones se llega a considerar el punto de cadencia convencional del 0.2%
 |

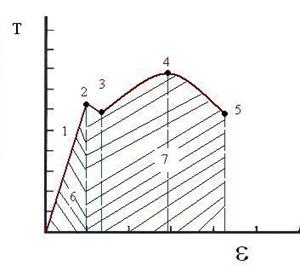

1 Punto elástico
2 Limite elástico
3 Punto de cedencia
4 Esfuerzo máximo
5 Punto de ruptura
6 Zona elástica
7 Zona plástica |
Fase de proporcionalidad:
Se cumple la Ley de HOOKE: Alargamientos proporcionales a los esfuerzos. Si cesa el esfuerzo la deformación desaparece (teóricamente); en la realidad recupera casi todo. A partir del punto 1 no se cumple la Ley de HOOKE, recupera bastante pero hay una deformación permanente hasta el punto 2. Del punto 2 al Punto 3 NO recupera nada el material.
El modulo de elasticidad se mide en este periodo de proporcionalidad. Según la expresión:
Se tiene entonces que en la zona elástica se cumple:
F = K (L - L0)
F: fuerza
K: cte del resorte
L: longitud bajo carga
L0: longitud inicial
Cuando la curva se desvía de la recta inicial, el material alcanza el punto de fluencia, (3) desde aquí el material comienza a adquirir una deformación permanente. A partir de este punto, si se quita la carga la probeta quedaría más larga que al principio. Deja de ser válida nuestra fórmula F = K (L - L0) y se define que ha comenzado la zona plástica (7) del ensayo de tracción.
Fase 2 a 3: Fase de deformación permanente. Periodo Plástico
En el periodo 1-2 recupera algo, pero en el periodo 2-3 no recupera nada (periodo plástico).
Doble punto de fluencia o cadencia: en algunos aceros de bajo carbono presenta dos puntos de cendencia, se espera que el material se deforme plásticamente en el punto 2 (s2). Sin embargo los átomos insterticiales agrupados alrededor de las dislocaciones interfieren con el deslizamiento y eleva el punto de fluencia a (s2). Solo después de aplicar el esfuerzo mayor s2 , la dislocación se aparta de la agrupación de los átomos pequeños y continua alejándose rápidamente a un esfuerzo menor s1 en metales que tienen este tipo de comportamiento.
Límite Elástico Aparente ó Límite Elástico: Punto 3.
Esfuerzo a partir del cual las deformaciones se hacen permanentes:
Coincide en más del 90% con el límite superior de cedencia.
Entre el límite superior de cedencia s2 (punto 2) y el límite inferior de cadencia s1(punto 3) los alargamientos aumentan rápidamente sin necesidad de aumentar la tensión.
De este punto hasta el límite de rotura vuelve a ser necesario aumentar la carga durante el Periodo de Fortalecimiento.
La rotura propiamente dicha no se produce en el Punto 4, sino después de un periodo durante el cual la probeta se estira rápidamente, reduciéndose sensiblemente su sección hasta que se produce la rotura bajo un esfuerzo menor que la tensión de rotura, como se ve en la figura
Fase de: Periodo de Estricción y Rotura 4 a 5.
A partir del punto 3 se va produciendo cintura, en el punto 4 E=s la cintura es máxima.
Tipos de Rotura.
La resistencia a la rotura no es una propiedad, sino el resultado de un ensayo que da la tensión carga necesaria por unidad de sección para producir la rotura del metal ensayado.
Como la rotura de un metal puede producirse por tracción, por compresión, por torsión o por cizallamiento. Habrá una resistencia a la rotura por tracción, otra por compresión, otra por torsión y otra por cizallamiento.
Las roturas pueden ser de dos tipos
Las roturas pueden ser de dos tipos:
a) Dúctiles:
- La rotura produce un cono a 45°.
- Observando el gráfico tenemos:
- Tiene un gran alargamiento en el periodo de estricción y rotura.
- La diferencia entre el límite de proporcionalidad y tensión de rotura es muy grande.
- Tiene un gran periodo plástico.
b) Frágiles:
- Prácticamente no tiene cono de rotura. No hay apenas estricción.
- La rotura es de 90° respecto al eje.
- Observando el gráfico tenemos:
- Desaparece el periodo plástico. El alargamiento es muy corto.
- El periodo de estricción y rotura es muy corto.
- La diferencia entre el punto A y el punto B es muy corta.
Desarrollo Práctico:
1. Primeramente debemos de tener nuestra probeta normalizada según la normatividad bajo la cual se debe ensayar el material como lo es las normas NMX y ASTM

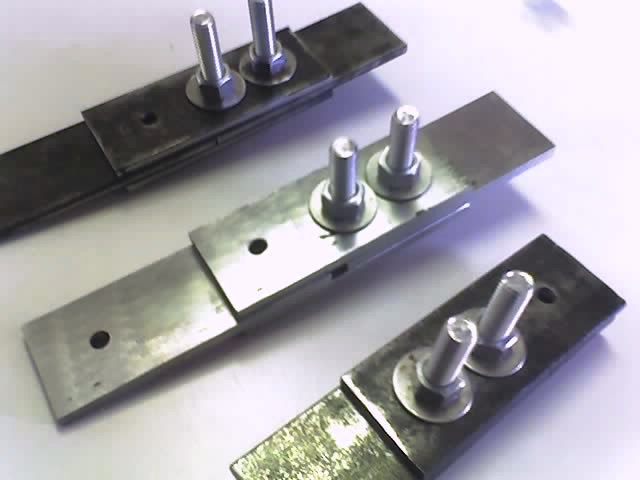

Matriz de ensayo de Corte en remaches
Remaches de Aluminio
2. Se debe encender la maquina universal, dejándola encendida por lo menos un tiempo de 30 minutos, para que la maquina se caliente y bombeé aceite hacia el cabezal superior

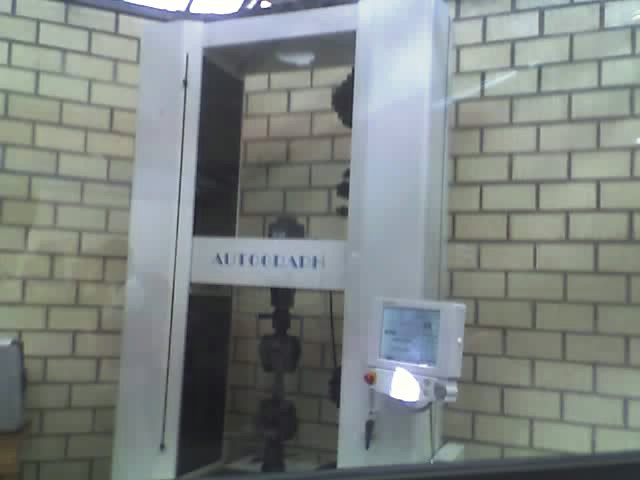

Maquina Universal
3. Se debe obtener la carga máxima a aplicar
4. Selecciona la escala a utilizar en la maquina universal
5. Se debe medir las dimensiones de la probeta como son: el espesor, ancho de las cabeceras, la sección transversal y la longitud total de la probeta, y la sección calibrada, e introduzca los datos a la maquina

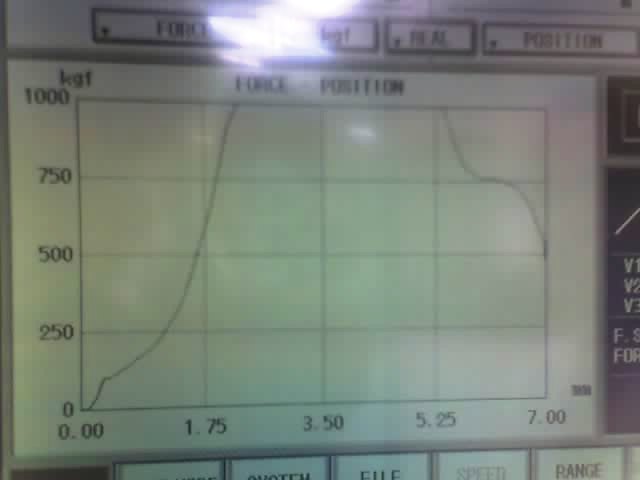

Touch screan.
Se introducen los datos de los puntos 3,4 y 5
7. Tomando como base el espesor y forma de las cabeceras se deben seleccionar el juego de mordazas y deben ser instaladas en la maquina universal

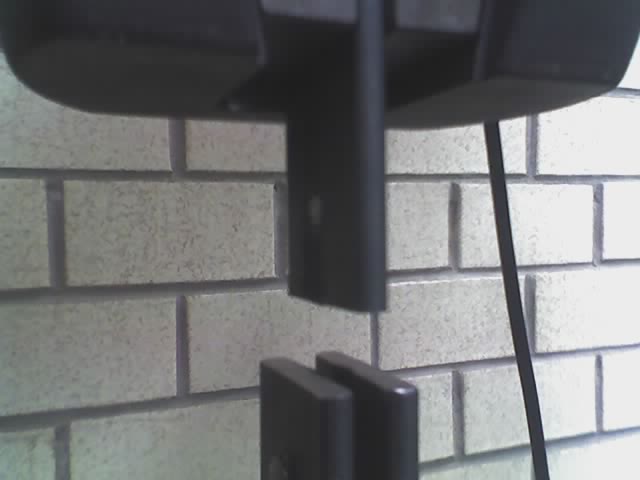

Mordazas Planas
8. Coloque la probeta entre las mordazas, verificando que quede bien centrada y bien colocada, para que no resbale
Probeta en maquina universal
10. se debe ajustar la aguja de carga y el indicador de deformación a cero si es hidráulica la maquina, si es computarizada de debe ajustar el indicador de deformación, carga a cero.
11. se debe abrir la válvula de carga de la maquina para iniciar el ensayo
12. si es analógica se deben registrar los datos de carga y deformación a intervalos de cada milímetro, si es computarizada el software recabara los datos en los intervalos de tiempo indicados.
13. una vez fracturada la probeta, se debe cerrar la válvula de carga, y se debe registrar la carga máxima indicada por la maquina, ya sea por aguja de arrastre o touch screan que detendrá la
maquina de forma automática.
Probeta fracturada
14. abra la válvula de descarga y cuando el indicador de deformación llegué a cero ciérrela.
15. se retira la probeta rota, y las mordazas de la maquina universal

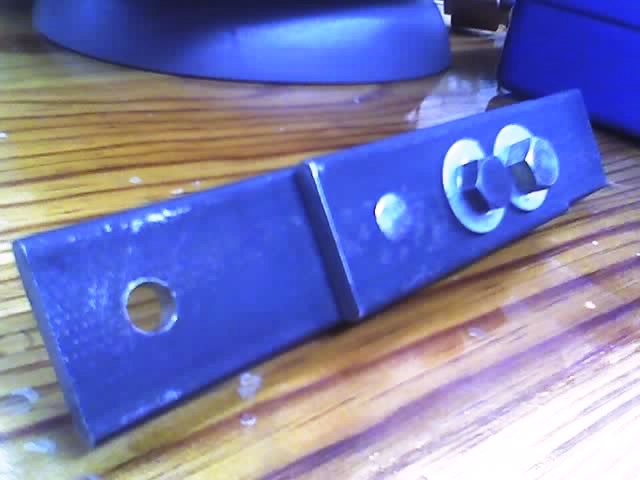

Probeta al final del ensayo
16. grafique los valores de carga y deformación registrados, si es computarizada indique que desea ver la grafica del ensayo
el area del remache no cambia
Probeta al final del ensayo
BIBLIOGRAFIA
Norma ASTM 3.01,
www.ibertest.es/es_quie1.html
www.shimatzu.com
Practicario L.E.M CECyT 7 “procedimiento de operación de la maquina universal”, Cesar Bernache
González
