Tarjeta Madre (MainBoard):

Fig C1

Fig C2

En el “mainboard” encontraremos, además, lo que se conoce como el BIOS chip, que no es otra cosa que un circuito integrado con memoria ROM, usualmente flash ROM donde mantiene guardado un set de instrucciones o lo que es conocido también como un “firmware” que al contrario del “software” que se puede grabar y borrar infinidad de veces en el “firmware”, queda grabado y sólo podría regrabarse una vez más (dependiendo de la vida de la computadora).

Estas instrucciones o programa interno en el BIOS se encargará de hacer una especie de inventario y diagnóstico (POST - Power On Self Test) de todos los componentes conectados externa e internamente, buscará posibles conflictos entre ellos, su función, funcionamiento y estado. Al final si todo está correctamente interconectado y funcional entonces se encargará de cargar o traer a la memoria lo que se conoce como el sistema operativo, que es el programa principal de toda computadora y que a su vez es el administrador y controlador de todas las gestiones internas de los peri- ferales, manejo y reservación de memoria, agendar procesos en el CPU y presentación de una interface gráfica.

Toda esta información que gestiona el programa en BIOS es guardada como data a su vez en otro chip conocido como el CMOS, por lo que una vez la computadora “conozca “el sistema, este inventario de todo lo que la computadora contiene a nivel de “firmware” está contenido en una pequeña base de datos en el CMOS que es otro tipo de memoria constituída por un circuito semiconductor que debe permanecer energizado para su funcionamiento, por lo tanto, debe suministrarse una carga para este propósito que la proporciona una batería usualmente de 3 vóltios. Esta data contenida en el CMOS una vez aprendida , puede ser nuevamente sustituida por nueva data o borrada en su totalidad por medio de un “jumper” que es un pequeño puente eléctrico, que desvía manualmente la carga al CMOS.

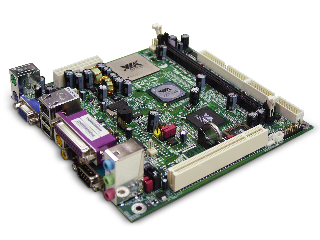

El “mainboard” (Fig C1) es tal vez la pieza dentro de la torre o desktop e inclusive laptop de un sistema de computadora considerada como la más grande y a la cual todo el resto de los componentes son conectados. Es en esta parte que usualmente se encuentra el procesador y la memoria RAM, también son encontrados los controladores PCI, PCIe, AGP, y los diferentes medios de comunicación entre secciones (BUS). “El mainboard” en conjunto con el procesador (CPU) constituyen la pieza más importante en la computadora y determina en gran manera el “FORM FACTOR” de el case , el “Power Supply”, las memorias, tarjetas de video o audio y otros mecanismos a ser utilizados en la computadora.

Definitivamente, no es el tipo de pieza que cualquiera podría comprar como un mouse o un teclado y que se pueda de inmediato instalar a la computadora, para instalar un “main board” que equivale a reconstruir su arquitectura interna completamente, requiere de conocimiento y experiencia. El “mainboard” se nutre de la corriente regulada que le suministra el “power supply”, por lo tanto, cualquier problema en la regulación o distribución de voltajes a través del “power supply” , el “mainboard” lo sufrirá y tendrá consecuencias desde el no quedar activado o arruinarse por completo, para esos fines es la adaptación en el PS de sistemas de regulación y control.

El “mainboard” está subdividido por diferentes áreas, denotando el modelo de Von Newman: “ input, output”, memoria central, cpu y el bus ; el “mainboard” interconecta todas estas áreas en un llamado HUB conocido como el CHIPSET, que a su vez está subdividido por 2 diferentes secciones de alta y baja velocidad.

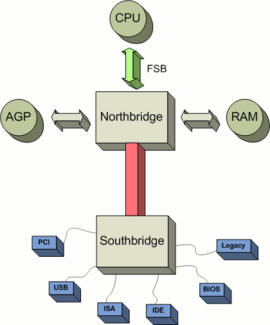

El North Bridge (NB) y el South Bridge (SB) (Fig C2). En el NB interactúan los componentes que están sincronizados a la misma velocidad del reloj interno de la computadora (FSB Fast System Bus) RAM, PCIe, AGP, y por supuesto el CPU, por otra parte , el SB es el encargado de interconectar los componentes de baja velocidad, usualmente (serial ports) comunicación en serie, mouse, teclado, PCI , IDE drives, BIOS y USB entre otros.
