Construction de L'UP-06MOD de TANAKA

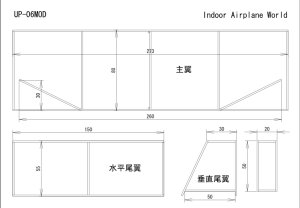

TÉLÉCHARGEZ LE PLAN

Lire la notice de Tanaka
(en anglais, traduit du japonais par Babelfish)



Voici le poste de travail  à partir d'une planchette de balsa de 15/10 on taille des baguettes de 1,5x1,5mm, des aimants assureront le maintien. On peut découper les baguettes avec un coupeur parallèle ou mieux le "stripper  Jim JONES" de chez Peck Polymers (mais qui coûte plus cher !) :

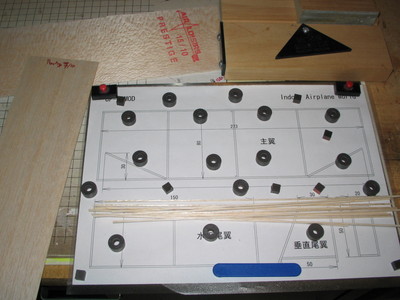

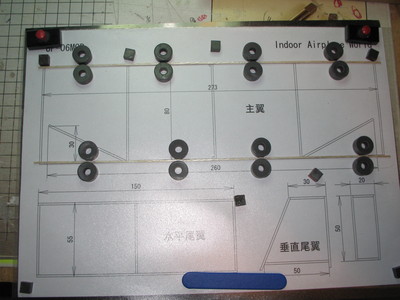

On dispose le bord d'attaque et le bord de fuite (baguettes  : 1,5x1,5), les aimants maintiennent les pièces :

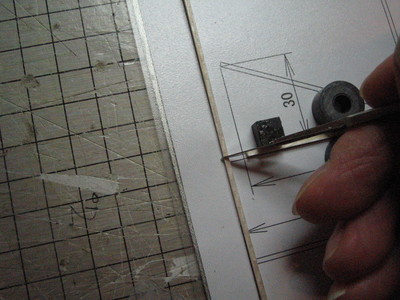

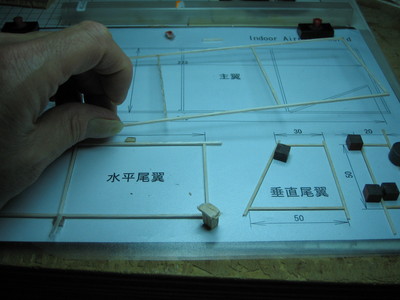

Le profil étant plat, on coupe les nervures dans les même baguettes :

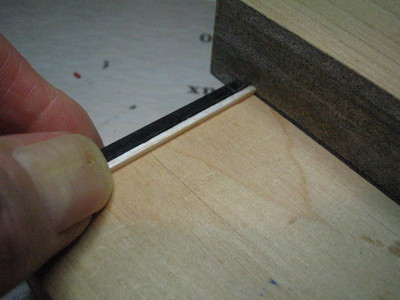

On ponce l'extrémité de chaque nervure  :




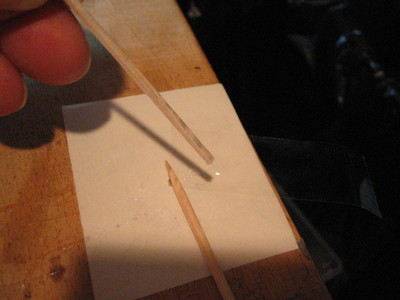

On met un peu de cyano au bout de la nervure :

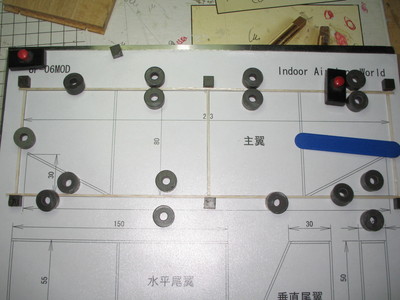

Trois nervures sont collées et toujours maintenues par des aimants :

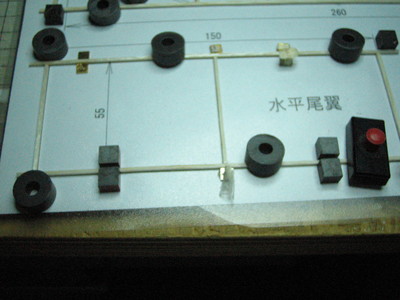

Quand l'aile est finie on passe au stabilisateur :


Puis à la dérive et au volet de dérive :



Délicatement on récupère l'aile :

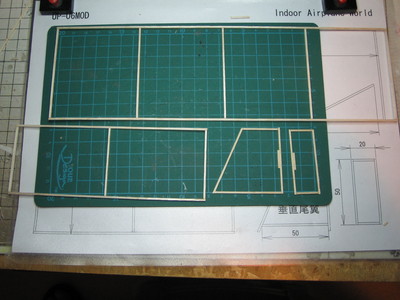

Vue d'ensemble avant entoilage :

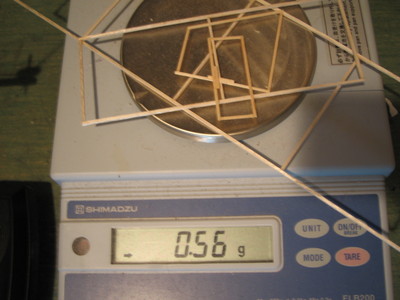

La masse de la sructure fait 0,56g.



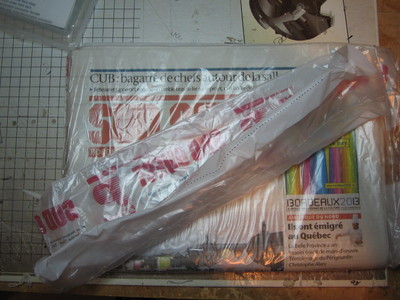

Pour l'entoilage on utilise comme matériau une enveloppe de journal :

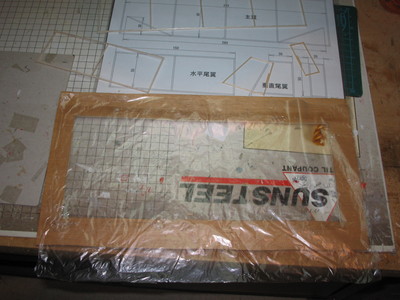

On va tendre ce matériau sur un cadre en bois :

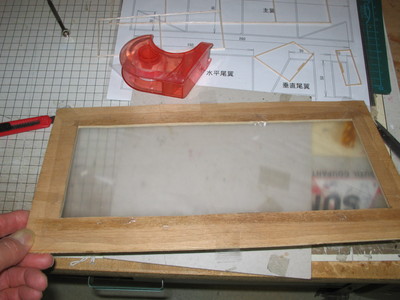

La tension est obtenue en utilisant de petit morceaux  de scotch :

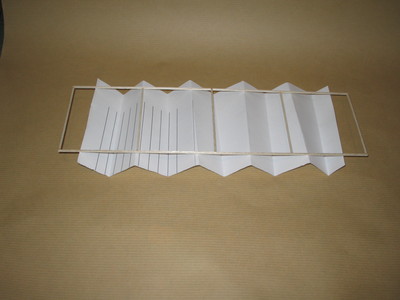

On pose la structure de l'aile sur  un accordéon de papier :

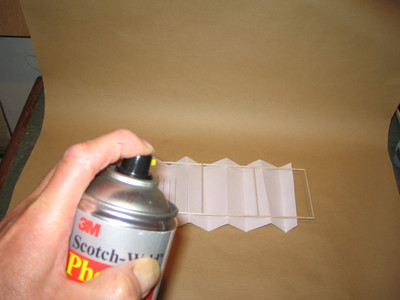

Et on pulvérise de la colle en aérosol à bonne distance :



On pose la structure sur une surface propre :

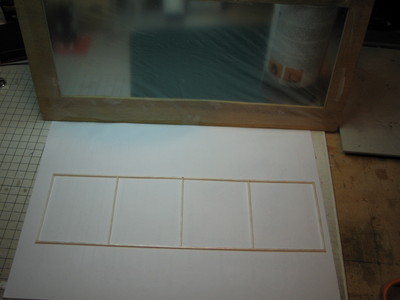

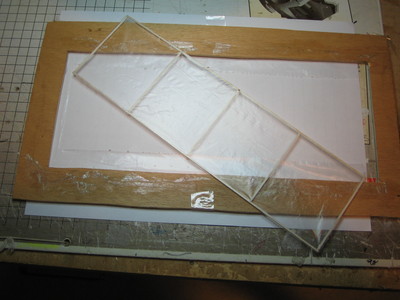

Et par dessus on place le cadre avec le film d'entoilage :

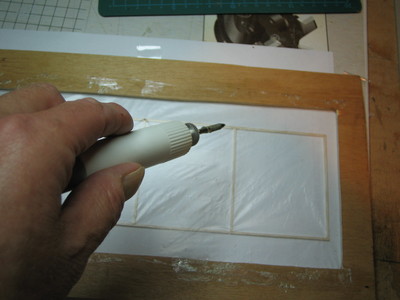

On découpe au fer à pyrograver (ou un vieux fer à souder) :



Voici l'aile entoilée :

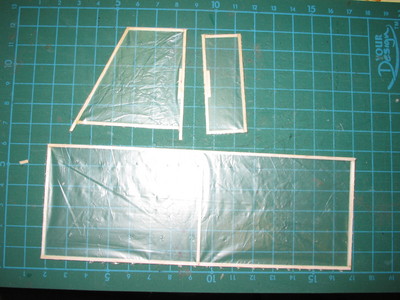

Vue d'ensemble entoilé :

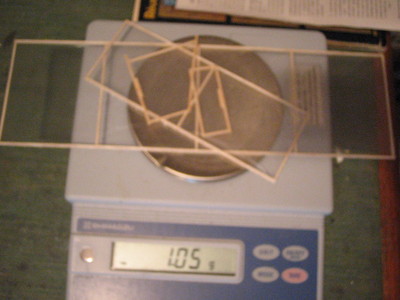

Nouvelle masse 1,05g:

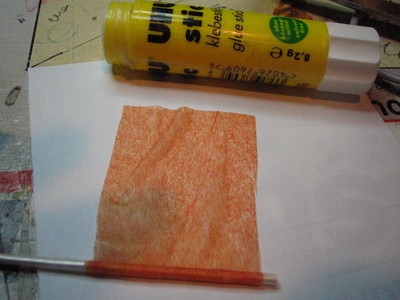

On va maintenat faire  un tube en papier japon, sur une baguette de 1,5x1,5 on enroule une petite longueur de film d'entoilage puis on roule un morceau de papier japon encollé :

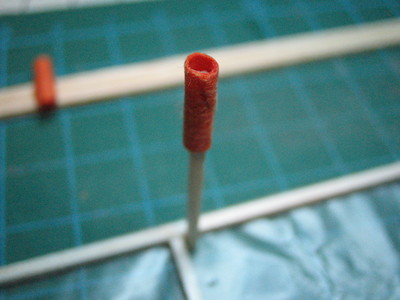

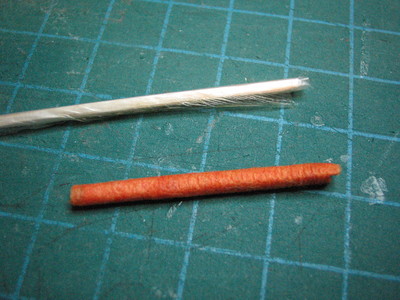

Une fois sec on retire le tube de papier japon de la baguette, le film empèche cette dernière de coller au papier :

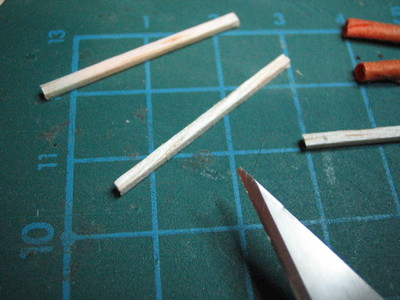

On coupe deux autres  baguettes de 3 cm qui vont supporter l'aile :

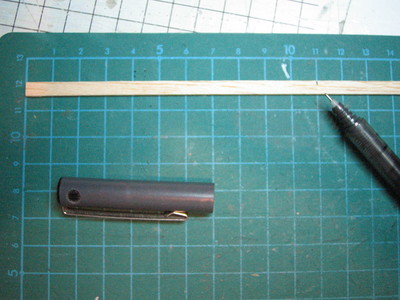

D'autre part on prépare le fuselage, c'est une baguette de 200x5x1.5 :



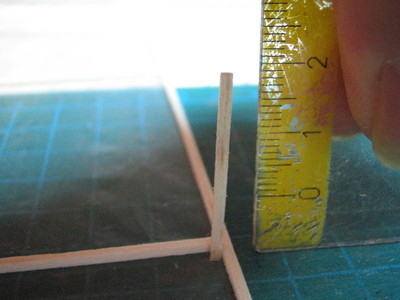

On colle les baguettes sur l'aile suivant le plan :



On colle un tube de papier japon à 11cm d'un bout du fuselage :

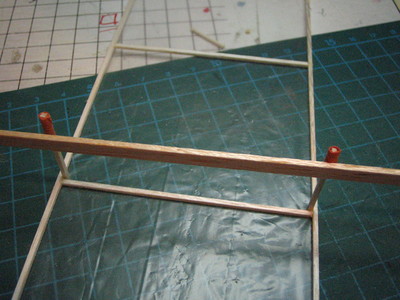

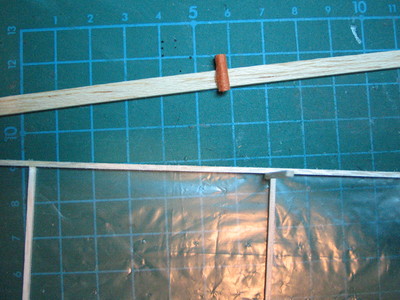

On place un tube sur une baguette de l'aile :



Puis on installe l'aile sur le fuselage :

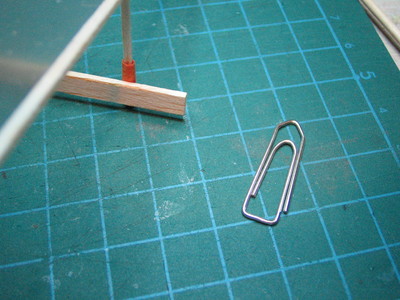

Un trombone :

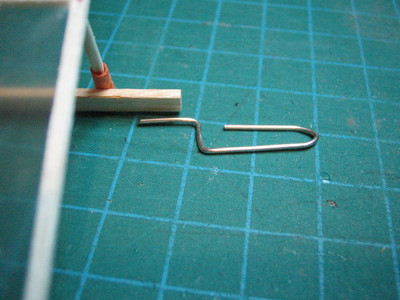

Le trombone est déplié :

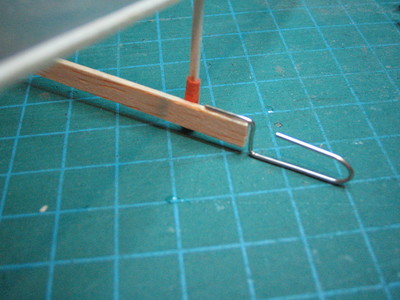

Il va servir de support moteur :



La pièce est collée à la cyano :

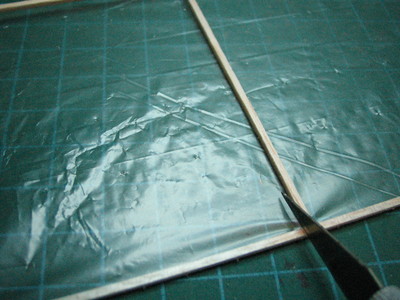

Il faut réaliser le dièdre, on coupe suivant le plan :

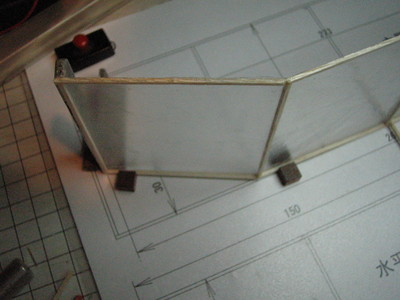

Et on dispose le dièdre sur le plan :

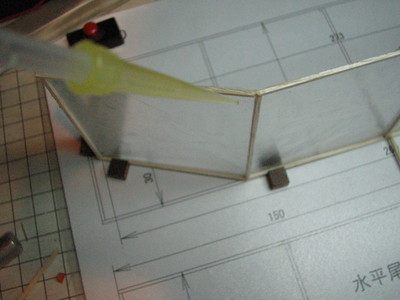

On colle à la cyano avec de l'accélérateur :

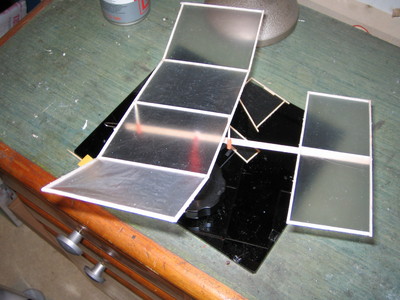

Voici l'avion sans la dérive :

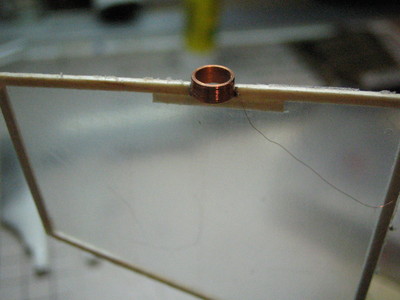

On colle la bobine de 80ohm en fil de 5/100 (Voir Bobinages actionneurs) :

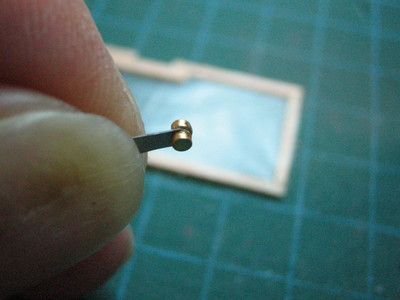

On colle les aimants de 2mm de diamètre  sur le palonnier en aluminium de 3/10 :

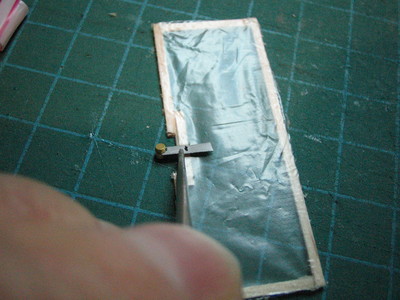

Le palonnier est alors collé sur le volet de dérive :



La dérive est assemblée avec des petits morceaux de BLENDERM en guise de charnières (Voir Mise en place d'un actionneur) :

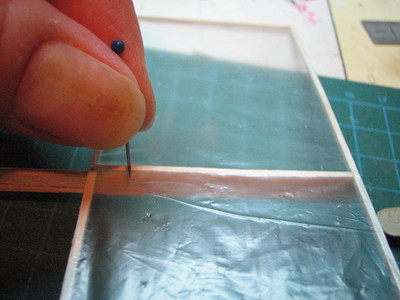

On pique l'entoilage là où on va coller la dérive :

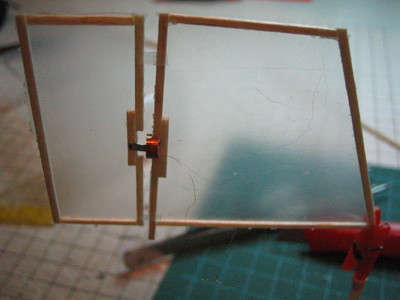

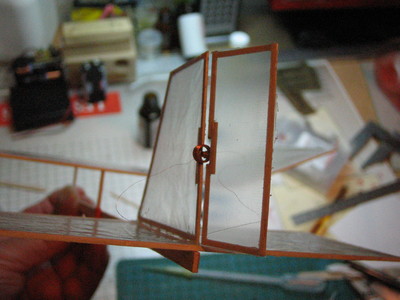

La dérive est en place :

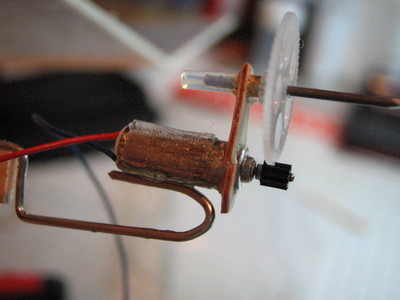

On colle le moteur à la cyano sur le morceau de trombone (Voir Réaliser un réducteur 1:6,7 ) :



Il ne manque plus que la radio mais l'hélice est en place (voir Fabriquer une hélice en balsa simple  et Testeur de traction d'hélices pour micro-avions):

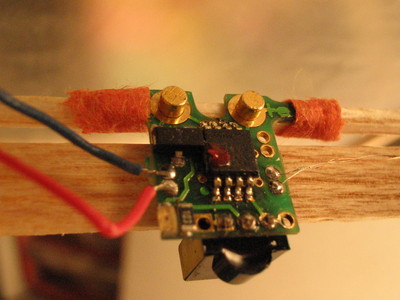

  Voici le récepteur recommandé : le récepteur infra-rouge Iz2 de Didel qui fonctionne avec un  émetteur de PicooZ. À droite les fil du moteur, à gauche (en bas) ceux de l'actionneur, les deux plots en haut sont des aimants pour assurer le contact avec l'accu (Bapi) .

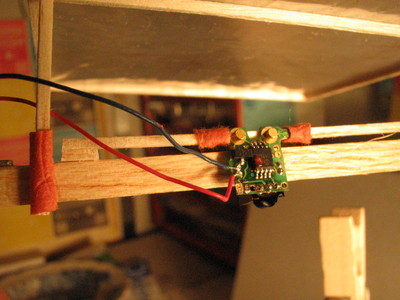

Le récepteur est maintenu par deux tubes enpapier japon qui coulissent sur une baguette  de 1x1, ceci afin de mieux régler le centrage (mais attention aux fils de l'actionneur).

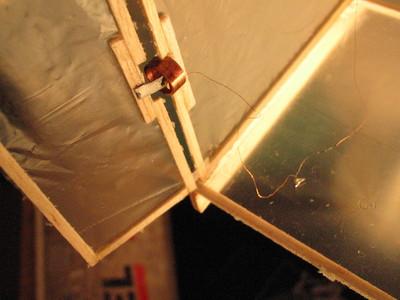

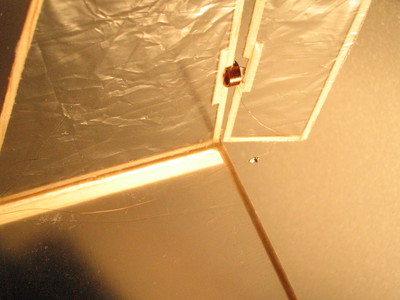

Le fil du bobinage étant trop court, il faut faire une  soudure fil à fil avec une petite boule d'étain.


Soudure fil à fil, on voit bien la boule d'étain :

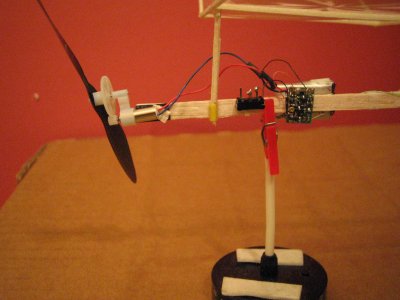

Autre type de radio utilisable, le combo0,25g de Micro Plane Solutions, le réglage d'une telle radio est délicat il faut au moins disposer d'un osciloscope.



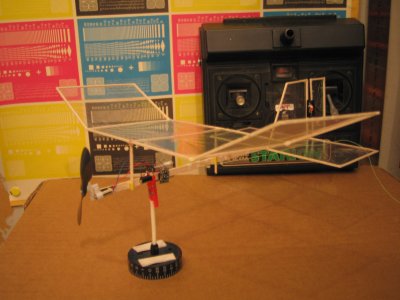

Il faut utiliser une radio 72MHz en AM radios qui sont devenus rares, c'est un émetteur Robbe STARION qui a été  utilisé (on le voit au fond sur la photo) :

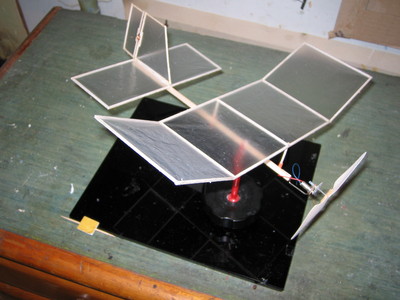

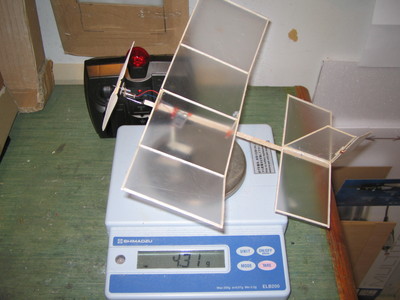

Le modèle est terminé, la masse est de 4,31g.
