Voici le matériel pour réaliser des bobinages : une vieille perceuse, un variateur, des bougies d'anniversaire "Vahiné" et du fil de cuivre émaillé de 5/100 disponible chez CONRAD.
La petite pièce jaune sur le mandrin est un aimant destiné à faire fonctionner le compte-tours par l'intermédiaire d'un relais reed.
On fixe la bougie dur dans le mandrin.
Pour faire une gorge dans la bougie afin de délimiter le bobinage on chauffe doucement, avec un briquet, la lame d'une spatule ou d'un tournevis.
On réalise la gorge.
On mesure la profondeur avec un gabarit (4mm).
On commence par enrouler le bout du fil sur la mèche, puis on fait plusieurs tours sur le corps de la bougie pour réserver une bonne longueur de fil (important pour la suite).
On commence à bobiner.
Début du bobinage de plus près.
À peu près tous les 100 tours on ajoute, avec un cure-dent, de la cyano très liquide et neuve.
Cette cyano sera prélevée avec un cure-dent à partir d'une goutte déposée sur morceau de scotch collé sur un bout de papier.
On bobine ainsi jusqu'à 800 tours.
Avec un fer à souder bien chaud on étame le fil.
On vérifie la résistance du bobinage.
On sort la bougie du mandrin.
On porte de l'eau à ébulition !
On fait fondre la bougie en faisant couler l'eau chaude.

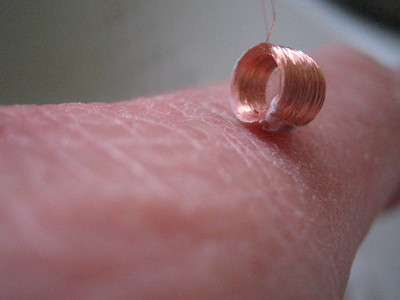

Et on récupère le bobinage.
C'est terminé, on note les valeurs du bobinage.
