Suite à l'article sur les bobinages actionneurs, nous nous proposons d'installer définintivement ce dispositif. Mais d'abord quelques définition : Le terme "actuateur" provient de l'anglais actuator qui signifie actionneur en français, c'est donc le mot actionneur que nous utiliserons. Le type d'actionneur que nous allons installer est dit BIRD (pour Build In Rudder Device) c'est à dire que le palonnier se trouve directement fixé sur la dérive. Il existe un autre type dit REMOTE (à distance en français) qui utilise des tringleries, pour plus de renseignements voir le site de Micro Plane Solutions.

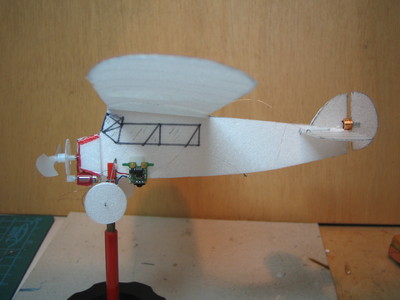

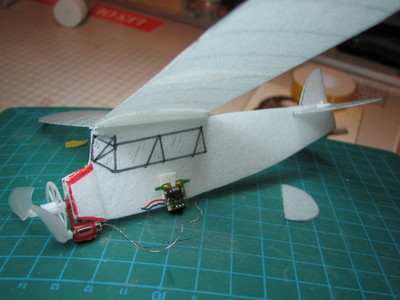

Voici un petit Renard-R17 dont il manque le volet de dérive:

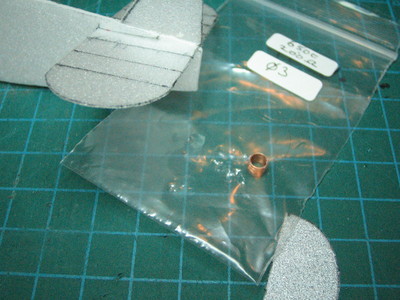

On choisi le bobinage le plus adapté.

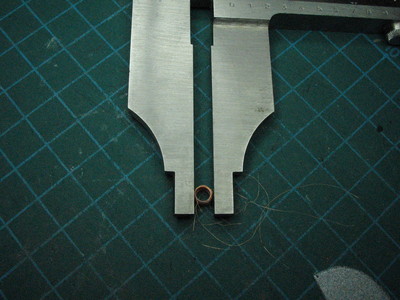

On mesure la taille extérieure du bobinage ici 4mm.

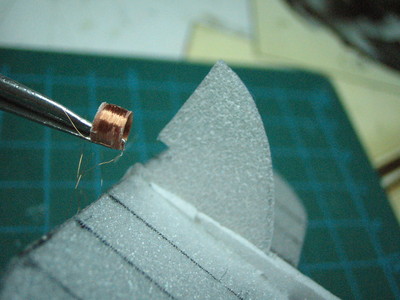

On présente le bobinage dans son emplacement, on l'ajuste si besoin est.

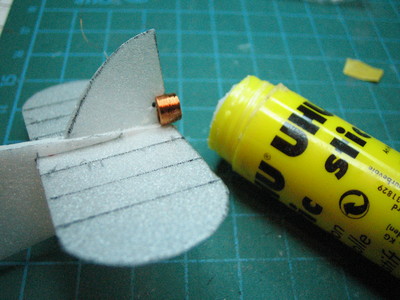

On colle avec uhu-stick juste pour la mise en place puis avec de la colle vinylique.

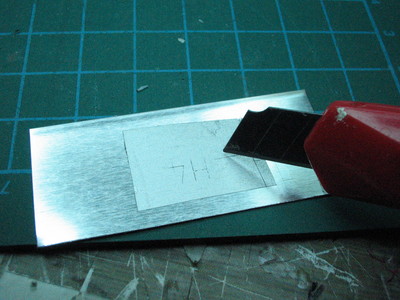

On coupe une laguette d'aluminium de 0,3mm, ce sera le palonnier.
Voici les aimants (diamètre 2mm) que l'on va coller de par et d'autre du palonnier. Il proviennent de chez HomeFly.

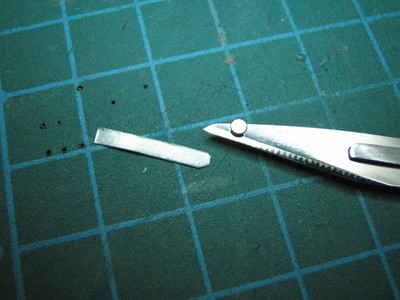

On présente l'aimant

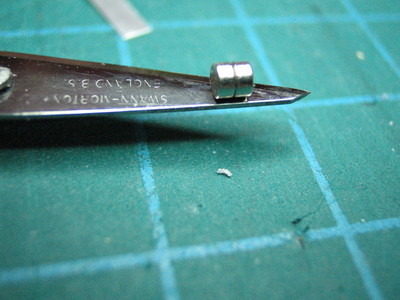

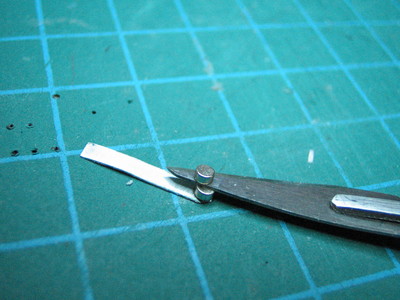

On colle l'aimant à la cyano épaisse.

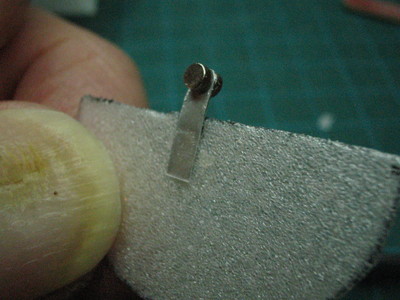

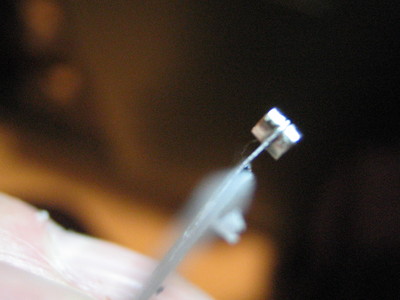

Les deux aimants sont collés, on tord le palonnier pour le centrage.

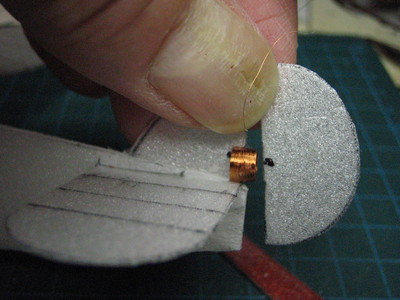

On repère l'emplacement des aimants dans le bobinage

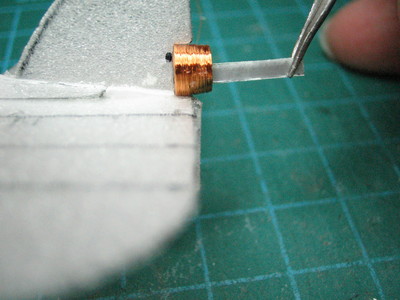

On vérifie la longueur du palonnier dans le bobinage

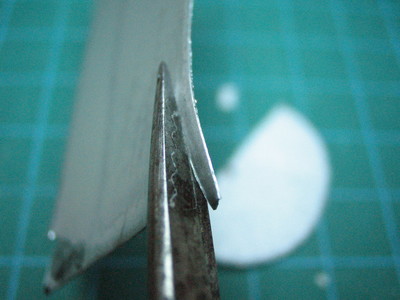

On mesure la taille du palonnier coté volet.

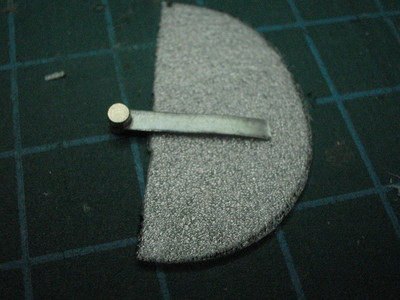

Le palonnier est à la bonne longueur.

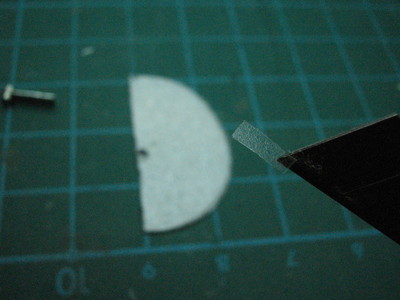

On découpe les charnières dans du Blenderm
Voici une petite charnière :

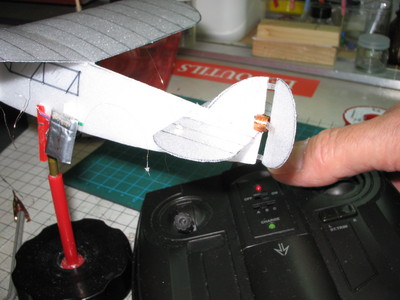

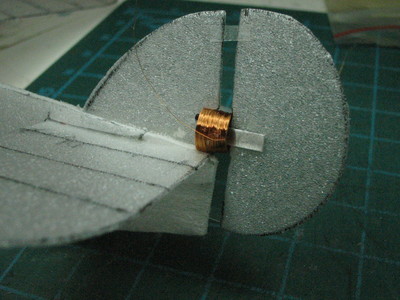

La dérive est en place

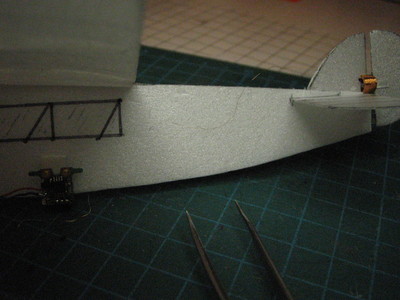

Malheureusement les fils du bobinage sont trop courts !

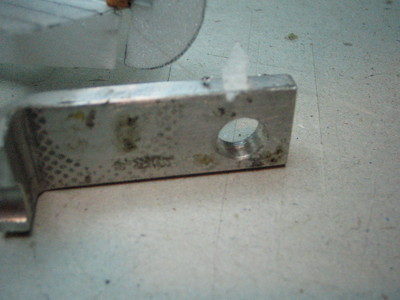

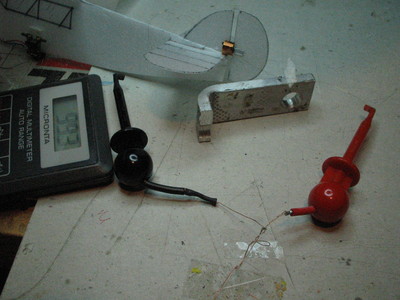

Il faut faire des rallonges en soudant deux fils bout à bout dans une boule d'étain, sur une pièce en aluminium.

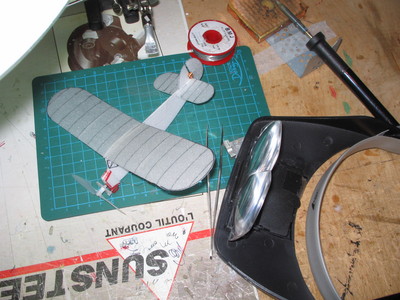

Voici le matériel pour faire ces soudures : lunette-loupe, fer à souder JBC, pince brucelle, micropore pour tenir un fil, bloc d'aluminium. Toute cette technique est très bien décrite sur le site de MPS.
