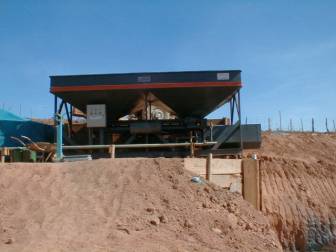

Usina
de Asfalto para produção de PMF-40/60
t/h-Tipo Pug-mill
A
usina asfáltica para produção de asfalto à frio é um sistema onde os
agregados pétreos, conforme o previsto no projeto, são dosados através de
silos dosadores controlados por comportas reguláveis manualmente, bem como a
injeção de emulsão asfáltica é feita através de bomba de engrenagens
controlada por válvula controladora de vazão de alta precisão.
As
usinas de asfalto a frio caracterizam-se por serem equipamentos compactos e não
poluentes, pois foram desenvolvidos para serem instalados em centros urbanos
onde a formação de resíduos e particulados sólidos são praticamente
inexistentes. Descritivo
Técnico: A
usina para produção de PMF para uma produção de 40/60 t/h, será construída
sobre chassi monobloco em viga”U” de 6”com dois dosadores de agregados com
boca de 3.200 x2.000mm, com comportas reguladoras da vazão destes onde os
agregados serão transportados por correia extratora que lançara os agregados
no misturador do tipo braço e palheta(Pug-mill), com duplo eixo acionados por
moto redutor de 30 cv e barra espargidora de emulsão direta no misturador com
braços e palhetas fundidas em aço especial anti-abrasão, acionador por moto
redutor e sincronismo entre eixos através de dupla engrenagem a banho de óleo.
O sistema de injeção de emulsão será feito através de bomba de engrenagens de 1.1/2”e barra espargidora, acionada por motor de 7,5 cv com sistema de dosagem micro processado acionando a bomba de emulsão através de inversor de freqüência e válvulas de operação por válvulas de fechamento rápido facilitando a operação com sistema de retorno para tanque de emulsão através de tubulação para homogeneização da emulsão e reversão da bomba acionada do painel elétrico de comando e sistema de limpeza da bomba e barra através tanque de óleo diesel montado na usina.
Detalhe
da queda de material após a dosagem para entrada no misturador | |
|
