EQUIPAMENTOS PARA COMPACTAÇAO DE SOLO
|
|
|
O AP 26 tem a facilidade de moldar-se à vários tipos de serviço, graças a compatibilidade dos esforços que aplica que variam com as pressões internas dos pneus, capacidade de lastro, velocidade de trabalho e perfeita
intercalação na posição das rodas dianteiras( 03 rodas) e traseiras(04 rodas). leia mais
|
ROLOAP26
|
|
|
|
|
Rolo de pneus AP30 de grande porte, equipado com 09 rodas( 05 dianteiras e 04 traseiras). Este equipamento é mais comumente utilizado nas seguintes etapas da construção: - Revestimentos com
misturas betuminosas de todo tipo;- Bases e sub-bases de pavimento de solos...leia mais
|
ROLOAP30
|
|
|
|
|

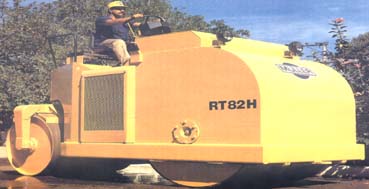

São equipamentos que compactam por esforços de compressão(Modelo RT 82H) ou impacto direto.
leia mais
|
ROLORT82H
|
|
|
|
|

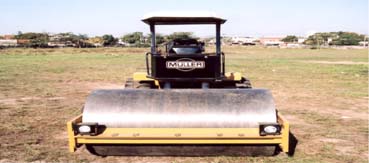

Os rolos copactador VAP 70 L -VAP 70 P -VAP 70 PT. marca MÜLLER atendem à aplicações diversas tais como: compactação de solos granulares e/ou coesivos, misturas asfálticas diversas, solo-cimento, etc.
leia mais
|
ROLOVAP70
|
|
|
|
|
O equipamento é oferecido em três versões intercambiáveis:
VAP55 L: equipado com tambor liso. VAP55 P: possui tambor com patas trapezoidais.
VAP55 A: equipado com tambor liso, tanque de água.
leia mais
|
ROLOVAP55
|
|
|
|
Rolo
VT10:
Peso:
2.000 Kg.
Motor
diesel: 14cv.
Transmissão:
Hidrostática.
Impacto
dinamico: 4.240 Kg.
Freqüencia
de vibração: 2.750vpm
Leia
mais
|
ROLOVT10
|
|
|
|
O Rolo VT8:
Peso:
1700 Kg.
Motor diesel de 14 cv.
Impacto dinâmico: 2.917 Kg.
Freqüência de vibração:2500vpm Transmissão: Hidrostática.
leia mais
|
ROLOVT8
|
|
|
Esforços de Compactação
|
O tipo de esforço de compactação aplicado pelo equipamento é um critério importante para a adequação de um compactador ao serviço e ao material a ser compactado. Os tipos de esforços de compactação são:
1.COMPRESSÃO: Decorrente de força vertical com mínimas variáveis aplicadas no material. É representada pela pressão linear de contato(peso x geratriz das rodas). Exemplo: Rolo Tandem Estático Müller RT 82H.
2.PRESSÃO: Decorrente de forças verticais aliadas a outras variáveis de movimento: variação da área de contato dos pneus, cargas e velocidade. Exemplo: Rolos de Pneus Muller AP 26 e AP 30.
3.IMPACTO: Esforço definido como golpe direto no material. Na compactação é representado pela ação das patas do rolo contra o solo. Exemplo: Rolos Tamping Muller TC 18 e TC 18L.
4.VIBRAÇÃO: Força vertical aplicada de forma intermitente em freqüências superiores a 1000 vpm, movimentando as partículas/grãos no interior das camadas. Exemplo: Rolos Vibratórios Muller VAP 70, VAP 55 e VT 8.
|
Esforço Vibratório X Tipo de Serviço
|
Os rolos vibratórios alcançam melhores resultados na compactação quando são aplicados sobre materiais dominantemente granulares, pois o efeito das vibrações cria um rápido entrosamento dos grãos desde o fundo da camada para a superfície, obtendo altas densidades pela redução dos vazios de ar dentro da mistura.
De acordo com o tipo de solo e a espessura da camada, o número de impactos por ponto tocado deve ser de maior ou de menor intensidade. Para situações mais difíceis(início da compactação) não deve ser utilizado esforço superficial, pois poderiam surgir “lâminas” que se refletiriam em densificação irregular.
Quando porém em camadas de menor espessura, o esforço não deve ser o concentrado pois fatalmente ocorreriam rebotes do solo, “devolvendo” ao rolo seu próprio esforço.
Na progressão da compactação, principalmente quando se visa os 100% do PM(Proctor Modificado), a adequação do esforço vai se tornando tão necessária ao ponto de ter que retirar o rolo do serviço após algumas passadas, caso não haja tal adequação. Para compensar qualquer rejeição do solo, os vibratórios
oferecem opções de mudar o tipo e o efeito do golpe indireto.
Estes recursos dos equipamentos se relacionam com a amplitude/impacto dinâmico e velocidade de deslocamento, que em conjunto podem concentrar ou dissipar o efeito dos golpes no interior da camada a ser compactada.
|
|
|
