TAMBIEN
PUEDE USARSE CON UN RELÉ DE 12V, QUE TIENE BOBINA DE 400 OHM, EN ESTE CASO C1
DEBE SER DE .47 X 400V, EL ZENER DE 12 a 15V y C2 DE 1.000 MF X 16V. EL RELÉ
ABASTECE HASTA 7 AMPER, SIN EMBARGO PIENSO
QUE NO CONVIENE SUPERAR LOS 1.000W DE CARGA (CERCA DE 5 AMPER). SI D1
ES UN 4007, PUEDE USARSE CON LÁMPARAS HASTA 400W, PARA CARGAS MAYORES DEBE
REEMPLAZARSE POR OTRO DE MAYOR
CORRIENTE. CON C1 DE .22 LA
TENSIÓN DE SALIDA DEL PUENTE, CON LA CARGA DEL RELÉ, NO
LLEGA A 24V POR LO QUE PODRÍAMOS EVITAR PONER EL ZENER, SIN EMBARGO SE DEBE
TENER EN CUENTA QUE EN EL SUPUESTO CASO QUE SE QUEME LA BOBINA, ES MUY PROBABLE
QUE EL ELECTROLÍTICO EXPLOTE.
.

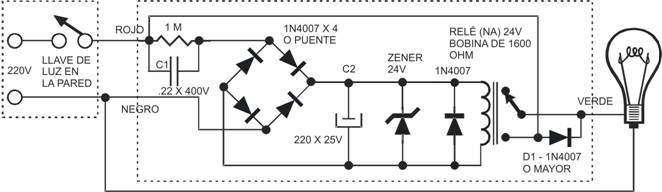

FUNCIONAMIENTO:
APROVECHAMOS
LA REACTANCIA
CAPACITIVA DE C1 PARA
TOMAR UNA PORCIÓN DE LA
TENSIÓN DE LÍNEA QUE SE APLICA A UN PUENTE DE DIODOS PARA
RECTIFICAR LA
TENSIÓN ALTERNADA. LA SALIDA DEL PUENTE QUEDARÁ EN UN VALOR DE ENTRE
20 Y 24V, QUE ES LO QUE NECESITAMOS PARA ALIMENTAR EL RELÉ. AL ENCENDER LA LLAVE DE LUZ DE LA PARED SE ACTIVA EL
CIRCUITO A TRAVÉS DE C1, QUE NO PRODUCE TEMPERATURA PORQUE NO CONTIENE
ELEMENTOS RESISTIVOS, LA
SALIDA DEL PUENTE RECTIFICADOR SE APLICA A LA LÍNEA DE POSITIVO DONDE
TENEMOS UN ELECTROLÍTICO, C2, QUE ADEMÁS DE FILTRAR LA CORRIENTE RECTIFICADA,
CON EL VALOR EN MF QUE TIENE SE PRODUCE UNA DEMORA DE 1 A 2 SEGUNDOS EN LLEGAR A LA TENSIÓN DE FUENTE, ES
DECIR QUE EL RELÉ DEMORA ESTE TIEMPO EN ACTIVARSE. ESTO PERMITE QUE LA LÁMPARA RECIBA
SOLO MEDIA ONDA (UNOS 155V DE PICO) DURANTE ESTOS 2 SEGUNDOS, O SEA QUE EL
FILAMENTO TIENE UN PRECALDEO DURANTE ESTE BREVE TIEMPO Y LUEGO PASA A
ENERGIZARSE A PLENO CUANDO EL RELÉ SE ACTIVA Y SUS CONTACTOS PUENTEAN EL
DIODO D1. DE ESTE MODO SE EVITA LA DESTRUCCIÓN DEL FILAMENTO, TAN COMÚN EN LAS
LÁMPARAS INCANDESCENTES EN EL INSTANTE DE ENCENDER. ESTE CIRCUITO NO NECESITA
ACTIVARSE EN EL CRUCE POR CERO, NO CALIENTA, ES ECONÓMICO, OCUPA MUY POCO
ESPACIO, ENTRA SIN INCONVENIENTES EN CUALQUIER CAJA DE LUZ, AÚN ESTANDO
OCUPADOS LOS TRES ESPACIOS DISPONIBLES (PUNTOS Y TOMAS), SE CONECTA MUY
FÁCILMENTE MEDIANTE TRES CABLES SIN MODIFICAR LA INSTALACIÓN.
|
