9-9-06 WARNING DISYUNTOR ELECTRÓNICO POR FALTA DE LÍQUIDO |
|

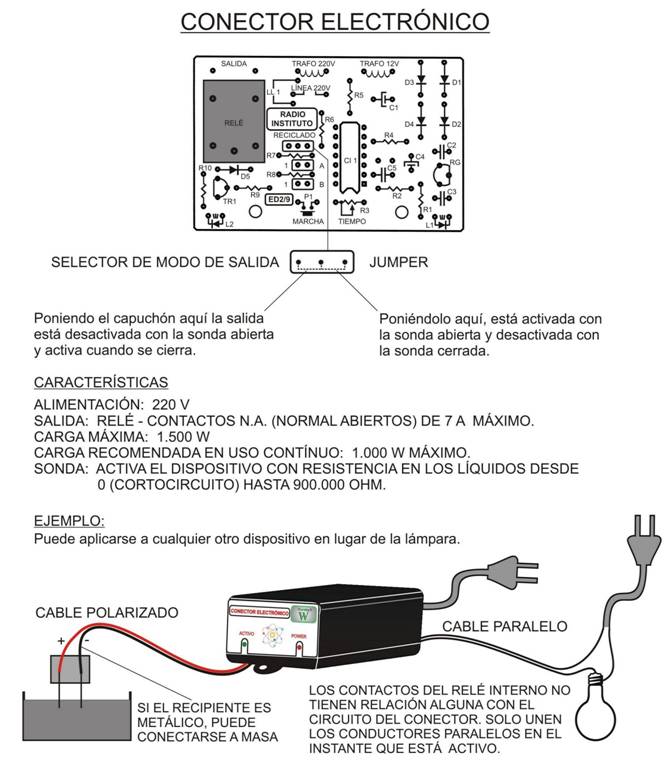

Posee una sonda de dos terminales
que deben hacer contacto con el líquido en el nivel requerido. Cuando
este nivel se reduce, por consumo, evaporación u otra causa, luego
de 2 segundos se cierra un relé interno
que convenientemente conectado activará una bomba centrífuga
para el llenado. La
histéresis de 2 segundos fue establecida para evitar la
conexión desconexión de la bomba frecuentemente. Este
relé posee contactos de 7 Amper
máximo, por lo que puede soportar potencias relativamente
elevadas; por ejemplo con tensión de 220 V, en períodos cortos,
puede llegar hasta 1.540 Watts. Si el uso va
a ser por períodos prolongados, debemos considerar la mitad de esta
potencia, o sea hasta unos 750 Watts, que sobre
220 V son unos Está contemplado el efecto
de electrólisis que suele producirse en contactos eléctricos
sometidos a un medio líquido; aquí no se producirá este
efecto. Tiene
una alarma luminosa (led destellante) y auditiva (buzzer) que actúan solo ante la falta de
líquido del tambor o recipiente principal que lo contiene (materia
prima??). Si esto ocurriera, la bomba
centrífuga trabajará en vacío... a los 20 segundos
entrará en función la alarma alertando de este suceso. En
condiciones normales, es decir, sin faltante de materia prima, esto nunca
sucederá. El relé
de salida, como todos, tiene un contacto común, uno normal cerrado (N.C.) y uno normal abierto (N.A.)
que no tienen relación con ninguna parte del circuito interno, solo
cambian de estado por acción de la sonda. La sonda tiene un cable de masa
que corresponde a la masa general del equipo y uno que denominamos
“vivo” que va al circuito de entrada. Ninguno de los dos tiene
tensión para considerar, solo señal que no afecta nada. Si el recipiente de trabajo es
metálico, puede conectarse el cable de masa con el cuerpo del mismo y
usar solo el vivo para el contacto con el líquido. |
|
|
