SONET/SDH
ADMINISTRACIÓN
INTEGRAL DE REDES
|
RESUMEN
DE SONET/SDH
SONET/SDH
es una tecnología de transporte que ofrece una gran disponibilidad
con topología de autorrecuperación. Es un multifabricante
que permite conexiones multifabricante sin conversiones entre
los sistemas de los diferentes proveedores. Una red que usa
operaciones síncronas con potentes capacidades de múltiplex
ión y desmultiplexión. Un sistema que ofrece extensos servicios
de OAM&P al usuario y al administrador de la red.
CARACTERÍSTICAS
DE SONET/SDH. 1.Es un estándar de red integrado.
2.Se basa en la tecnología de fibra óptica. 3.Combina,
consolida, segrega tráfico de diferentes sitios a través de
una sola instalación (preparación o acicalado). 4.Elimina
la sobrecarga de la múltiplex ión punto a punto (back to back)
utilizando técnicas nuevas en el proceso de preparación. Estas
técnicas se implementan en un nuevo tipo de equipo llamado
multiplexor de agregar / liberar (ADM, add/drop multiplexer).
5.En el aspecto síncrono de SONET/SDH significa operaciones
de red más estables. 6.A mejorado las características
de OAM&P. Aproximadamente el 5% del ancho de banda se dedica
a OAM&P. 7.Emplea esquemas de transmisión digitales.
REDES
SÍNCRONAS. Esto implica que la frecuencia promedio de
todos los relojes de la red es la misma (síncrona) o casi
la misma (plesíncrona), así los relojes se remiten a un punto
de referencia muy estable. En las situaciones en que las frecuencias
podrían variar, SONET/SDH emplea apuntadores para que los
flujos puedan "flotar" dentro del paquete de la carga útil.
De hecho, la temporización síncrona es la clave de los apuntadores;
permite asignar y alinear con gran flexibilidad la carga útil
dentro del paquete de transmisión.
Este concepto de sistema síncrono permite retener bits específicos
en un buffer de memoria de silicio durante un periodo definido
y predecible, es posible trasladar información de una parte
de una PDU (un paquete de carga útil) a otra parte. Esto permite
a un sistema saber dónde se encuentran los bits en todo momento.
ESTÁNDARES
PERTINENTES. La topología de SONET/SDH se basa en estándares
desarrollados por el ANSI (Instituto Nacional Americano de
Estándares)y la ECSA (Asociación de Estándares de Portadoras
de Intercambio). Aunque SONET se diseñó para dar cabida a
la señal DS3 norteamericana (de 45Mbps), la ITU-T utilizó
SONET para el desarrollo y publicación de la Jerarquía Digital
Síncrona (SDH).
TOPOLOGÍA

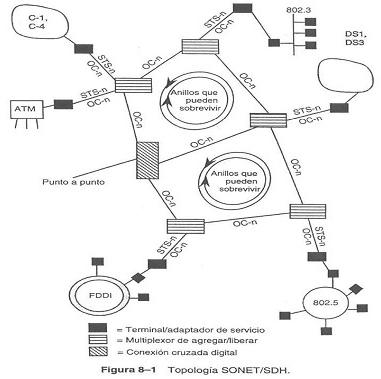

SONET/SDH REPRESENTATIVA.
TOPOLOGÍA

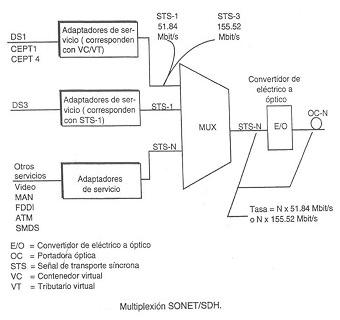

SONET/SDH Y SUS ESQUEMAS DE MULTIPLEXIÓN.
Capas
de ATM/SONET
o

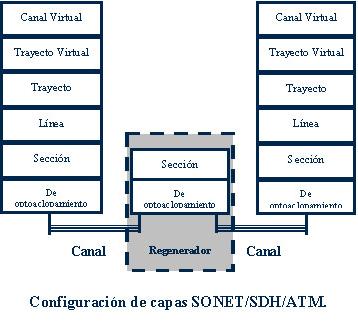

La figura muestra la relación entre las capas de ATM y las
capas asociadas a SONET/SDH. o La capa física se modela según
tres entidades principales: trayecto de transmisión, línea
digital y sección de regenerador. o Éstas corresponden a las
operaciones de sección, línea y de optoaclopamiento.
Capas
de SONET/SDH
En

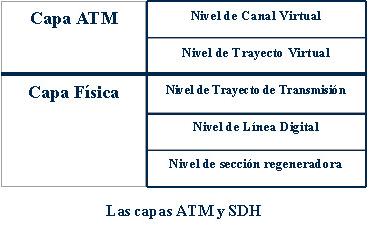

ésta figura se muestra la relación entre las capas SONET/SDH
y ATM y los canales SONET/SDH. o Las capas de sección y de
optoaclopamiento comprenden los regeneradores SONET/SDH. o
La capa de optoaclopamiento se encarga de convertir la señal
eléctrica en una señal óptica y luego regenerar la señal óptica
que se envía por la red.
Conmutación
de protección automática (APS) APS es uno de los aspectos
más potentes de SONET/SDH. Esta función permite a la red reaccionar
cuando fallan líneas y/o interfaces ópticas y conmutar a una
instalación alternativa. APS se puede utilizar para una instalación
1:1 o 1:n. Con la opción 1:1, cada instalación funcional está
respaldada por una instalación de protección.
Cargas
útiles SONET/SDH está diseñado para soportar una amplia

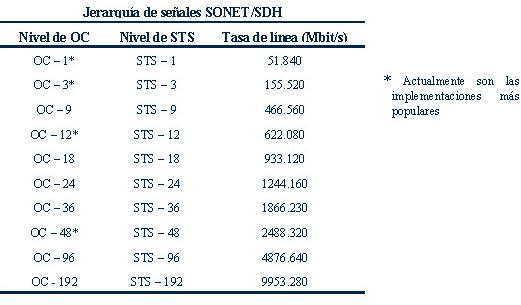

variedad de cargas útiles. En la siguiente tabla se muestran
las relaciones entre los niveles OC, STS y SDH. La señal de
transporte síncrono (STS) de nivel 1 constituye la base para
la señal portadora óptica (OC) de nivel 1. OC-1 constituye
los cimientos de la jerarquía de señales ópticas síncronas
y las señales de nivel alto se derivan de las de nivel bajo.
Paquetes
La unidad de transmisión básica para SONET es el paquete (Trama)
STS - 1. Todos los niveles se componen de octetos de ocho
bits que se transmiten en orden secuencial por la fibra óptica.
Tal como se muestra en la figura. o Los paquetes se envían
de forma continua y sin interrupción, y la carga útil se inserta
en el paquete ajustándose a reglas de temporización muy estrictas.
o Una carga útil puede insertarse en más de un paquete y no
es indispensable que se inserte en el inicio exacto de la
parte del paquete que está reservada para este tráfico. o
Se crea un apuntador para indicar dónde comienza. o Ésta estrategia
permite a la red operar de forma síncrona y al mismo tiempo
aceptar tráfico asíncrono.
APUNTADORES
A LA CARGA UTIL SONET/SDH usa apuntadores para manejar
las variaciones de temporizacion en una red. El apuntador
es un valor de distancia que muestra la posición relativa
del primer octeto de la carga útil. El propósito de los apuntadores
es permitir a la carga útil "flotar" dentro de la envoltura
y compensar las posibles variaciones en sincronía que pudiesen
ocurrir. El apuntador se indica en donde empieza el SPE y
se incrementa o decrementa según el deslizamiento que se observe.
Los apuntadores de carga útil hacen posible la existencia
de operaciones asíncronas dentro de una red sìncrona. El trafico
debe sincronizarse en un equipo de red SONET/SDH antes de
multiplicarse. El equipo SONET/SDH sincroniza el trafico de
modo que: a)Los octetos de sobrecarga de transporte individuales
queden alineados b)Los apuntadores a la carga útil se modifiquen
para ajustar la carga útil de usuario dentro del paquete.
c)El equipo SONET/SDH, debe ejecutar dos tareas de sincronización
antes de multicanalizar la información: la primera, es ejecutada
en el SPE por los apuntadores y la segunda en los buffer's
del receptor. SONET/SDH puede transportar las cargas actuales
pero estas no pueden transportar la primera.
Ejemplos
de Transformación de la carga útil SONET/SDH soporta un
concepto llamado tributarios virtuales (VT) o Contenedores
Virtuales (VC); el primer termino se usa en SONET, y el segundo
se usa en SDH. Se usan VT/VC para soportar niveles sub-STS-1,
que son señales de baja velocidad. Para soportar diferentes
mezclas de VT/VC, la SPE STS-1 puede dividirse en 7 grupos.
Los cuatro tamaños de VT que SONET soporta son: -VT 1.5 =
1.728 Mbit/s. -VT 2 = 2.304 Mbit/s. -VT 3 = 3.456 Mbit/s.
-VT 6 = 6.912 Mbit/s.
Operaciones
de Transformación(mapeo) y multiplexion. Una función importante
de estas operaciones es crear un formato y Sintaxis útil que
sean iguales para todas las entradas, una vez realizada la
múltiplex ión y el procesamiento de apuntadores iniciales.
El propósito de la múltiplex ión y transformación inicial
es crear un flujo Intermedio de 48.384 Mbit/s. A todas estas
transmisiones se les agregan bits de sobrecarga de trayecto,
línea y sección, así como el apuntador STS-1. El resultado
sería un paquete STS-1 de 51.840 Mbits/s.
Verificación
y detección de errores. Hay cinco operaciones principales:
1.Identificación de fallo 2.Selección de rutas 3.Implementación
de rutas 4.Pruebas de continuidad 5.Autorización y transferencia.
Una identificación de fallo determina el punto de fallo en
el nivel de tramo o trayecto. Parte de esta operación consiste
en determinar el orden en que han de restaurarse los trayectos
digitales. La selección de rutas implica analizar las rutas
alternativas disponibles y la capacidad de dichas rutas para
manejar mas tráfico. La implementación de rutas implica la
conexión de las distintas partes intermedias, como las conexiones
cruzadas digitales, que se identifican durante el proceso
de selección de rutas. Las pruebas de continuidad sirven para
determinar si el trayecto ha quedado plenamente conectado
y tiene la calidad suficiente como para usarse. Y la autorización
y transferencia completa las operaciones de conexión cruzadas
finales que son necesarias para restablecer el servicio al
usuario.
Los
encabezados y campos de control Los campos de control
que usa el equipo SONET/SDH para fines de control y señalización.
La sobrecarga de sección y la sobrecarga de línea constituye
a la sobrecarga de sección y la sobrecarga de línea consume
nueve filas de las primeras tres columnas de cada cargo útil
STS-1.Se usan encabezados para control de señalización alarmas,
tipo de equipo, operaciones de entramado, operaciones de verificación
de errores, etcétera. Redes actuales.

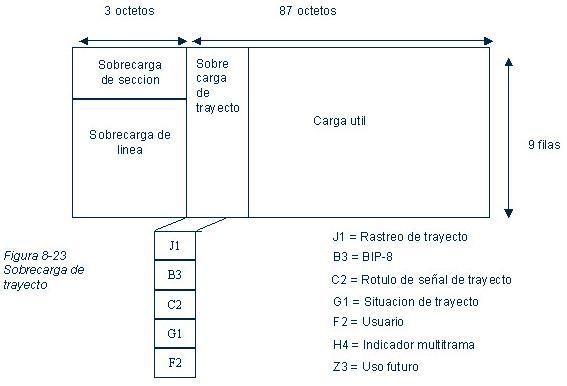

Sobrecarga
de sección. Los campos de sobrecarga de sección se usan
para fines de control y señalización. El propósito de estos
octetos es identificar el principio de cada trama STS-1. El
bit C1 sirve para la identificación de STS-1 es un número
único que se asigna a cada STS-1 de una señal STS-n. El octeto
C1 de la STS-1 se ajusta a un numero que corresponde a su
orden en la trama STS-n El octeto B1 es el bit de paridad
de bits intercalada (BIP-8, bit interleaved parity). El octeto
BIP-8 verifica si hubo errores de transmisión en una sección
solo esta definido para la primera STS-1 de la señal STS-n.
El octeto E1 es un octeto de ordenamiento; es un trayecto
de voz de 64 kbits que puede servir para comunicaciones de
mantenimiento entre terminales , hubs y regeneradores. El
octeto F1 se aparta para que el proveedor de la red lo use
de la manera que considere conveniente. Los octetos D1, D2
y D3 son para los canales de comunicación de datos y forman
parte delas operaciones a 192 kbit/s que se usan para control
de señalización, alarmas administrativas y otra OAM.
Sobrecarga
de línea: Los primeros dos octetos H1 H2 son apuntadores
que indican la distancia entre octetos entre el apuntador
y el primer octeto de la SPE. Estos octetos también se codifican
para indicar si residen nuevos datos en el paquete. El octeto
de acción del apuntador H3 sirve para justificar la SPE respecto
a la frecuencia; solo se usa si se efectúa justificacion negativa.
El octeto B2 es un código de paridad BIP-8 que que se calcula
para todos los bit de la sobrecarga de línea. Los octetos
K1 y K2 son los octetos de conmutación de protección automática
(APS). Estos octetos también se usan para la recuperación
de la red.
EQUIPO
SONETSDH El multiplexor terminal sirve para empaquetar
las señales que llegan en cargas útiles STS para usarlas en
la red. El multiplexor de agregar / liberar(ADM add/drop multiplexer)
sustituye a los dispositivos punto a punto convencionales
en las conexiones cruzadas DS1. El ADM es un multiplexor síncrono
que sirve para agregar y liberar señales DS1 en el anillo
SONET/SDH El ADM también sirve para regenerar anillos en caso
de que falle uno de ellos. La topología de anillo puede adoptar
varias formas, la más sencilla denominada anillo unidireccional
con autorrecuperación (USHR unidirectional self-healing ring).

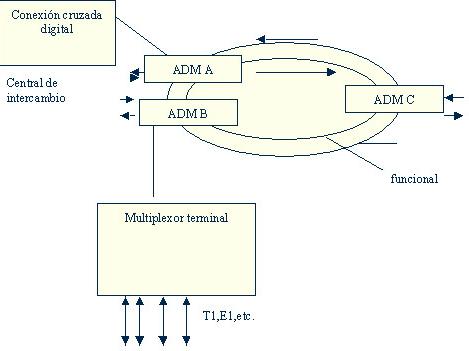

Arquitectura
de anillo dual
Funciones
de operación, administración y mantenimiento (OAM) Los cinco
niveles de las operaciones de OAM están asociadas al diseño
jerárquico, de capas, de SONET/SDH Las funciones F1,F2,F3
residen en la capa física y F4,F5 residen en la capa ATM.
SONET/SDH No depende de la tecnología, ni debe operar en un
medio de tipo especifico. Sin embargo las tasas de trasmisión
tan altas hacen necesario usar fibra óptica La topología de
anillo dual se prefiere por su capacidad de autorrecuperación.
PREGUNTAS
DE SONET/SDH
1.
¿Qué es SONET/SDH ?
Es una tecnología
de transporte que ofrece una gran disponibilidad con topología
de autorrecuperación. Una red que usa operaciones síncronas
con potentes capacidades de múltiplex ión y desmultiplexión.
Un sistema que ofrece extensos servicios de OAM&P al usuario
y al administrador de la red.
2.
Característica de SONET/SDH
Combina, consolida, segrega tráfico de diferentes sitios
a través de una sola instalación.
3.
¿Cuales son las tres entidades principales de la capa física
de SONET/SDH?
Trayecto de transmisión, línea digital y sección de regenerador.
4.
¿Cuál es la función de la capa de optoaclopamiento dentro
de la configuración de capas SONET/SDH/ATM?
Se
encarga de convertir la señal eléctrica en una señal óptica
y luego regenerar la señal óptica que se envía por la red
5.
¿Cuál es la función de APS?
Es
uno de los aspectos más potentes de SONET/SDH. Esta función
permite a la red reaccionar cuando fallan líneas y/o interfaces
ópticas y conmutar a una instalación alternativa.
6.
Unidad de transmisión básica para SONET
Paquete
7.
¿Porque SONET/SDH usa apuntadores?
Para
manejar las variaciones de temporizacion en una red. El
apuntador es un valor de distancia que muestra la posición
relativa del primer octeto de la carga útil.
8.
Menciona las cinco operaciones de la verificación y detección
de errores.
1.Identificación
de fallo, 2.Selección de rutas, 3.Implementación de rutas,
4.Pruebas de continuidad 5.Autorización y transferencia.
9.
¿Cuál es el uso de los campos de sobrecarga de sección?
Se
usan para fines de control y señalización y el propósito
de estos octetos es identificar el principio de cada trama
STS-1.
10.
¿Cuál es el uso del multiplexor terminal?
Sirve para empaquetar las señales que llegan en cargas útiles
STS para usarlas en la red.
|
