Burası şu an 2020 yılı, boyu belli olmayan bir arşiv sitesi. Yazılar o kadar çok ki kontrol mümkün değil. İçinde bolca tekrar da var. Arşiv elektronik dışında da devam ediyor. Yazıların bazılarında sadece pcb çizim bazıları foto, bazılarında şema var. Bu eksiklere rağmen her sahifede açıklayıcı birtakım yazılar başarı sayılabilir. Bu kadar şema bir sitede nasıl barınabilir merak ettim. Bir şemanın asıl mülkiyetini arayayım dedim. Hanı kaynak denince şu tarihte postalandı. denebiliyor. Uzatmayayım tanıdık boyalı basit bir şema buldum. Ararken araken bir de ne göreyim, karşıma benim ismim çıkmaz mı? Kaynak yazı internetin taa dibinde de olsa benim yazara hürmetim vardır. Herkesin yazısı şeması kendine aittir. Yine de şemayı postalayan kişiye teşekkür ederim. Şema benim dememiş. Ama bir hata olsa gerek, arşiv sitelerinden alınan o şema bana da ait değil. Şu anda bile benim şemalarım, hatta yazılarım bazı sitelerde kullanılıyor. Şöyle düşünüyorum. Bu işi yapan admin değil, sitenin bir üyesi benim yazıyı admine postalıyor. Kopyala yapıştır. Yazıyı dahi değiştirmiyorlar. Kimin ne yaptığının kayıtlarını tutan birileri daha var. Herşey okadar sahipsız değil.
2- 4W Three Stage shortwave kısa dalga universal QRP transmitter
3.5 ila 28 MHz e aradaki amatör frekanslarda çalışan QRP. Çıkış ve driver transistörü 2SC5739 Bu transistör 60 volt 20W ve 180MHz. Elbette böyle düşük frekanslarda rahat çalışabilecek. Kollektörü plastik kablı olduğu için soğutucuya izalatör ile bağlanmıyor. Wes Hayward W7ZOI kodlu amatörün planlaması.
http://www.arrl.org/files/file/Technology/tis/info/pdf/0604028.pdf
3-- 1W FM TRANSMITTER
Burada yenilik olarak antene seri bağlı iki adet led görüyorsunuz. Bu ledler yanarak, yani ışık vererek bir nevi indikatör vazifesi de görüyorlar
http://www.geocities.ws/husnu66tr/ 1W-FM-telsiz.htm
4- 1 watt fm transmitter
Çok iyi bir 88-108 MHz fm verici yapmak isteyenler 4 transistörlü bu devreyi iyi incelemelidirler. Ses devresi mevcut değil. Çıkışın sadece 1 vat olup daha fazla olmaması T2 transistörünün bobinsiz olmasından kaynaklanıyor. Gaye stabilize frekans kararlılığı temin etmek. Devreyi kuran kararlılılık üzerinde hayli durmuş, BB139 varikap tuner veya osilatör diyotlarını da LM7805 stabilizasyon çip'iyle beslemiş, ayrıca yine BF199 osilatörü LM7809 9 volt stabilizator voltaj kaynağından besleniyor. Lakin işin zor tarafı, Yazar bir ve ikinci tansistörleri 1 mm kalınlığında bakır yaprakla, levhayla kablayınız diyor. Aynı şekilde 3 ve 4'üncü transistörler de aynı muameleye tabi tutulacak. İlk iki kat bittikten sonra voltaj verip üçüncü kat ayarları maksimum güce ayarlanacak. Demek bir de power metreye ihtiyacımız olacak. Çıkış transistörü üzerinde de hayli uğraşılmış, özellikle 2N4427 tavsiye ediliyor. Bu bulunamaz'sa 3N3866, 2N3553, BLX65 konulabilir. Ve ilaveten de ve de hatta 90 MHz altında çalışacaksanız BD139 kullanabilirsiniz diyor. İşte burada itirazımız ar. Niye niçin TFK BD135/6, BD135/10, BD135/16'lar varken BD139 kullanalım? Eskiden vaktin birliğinde ayakları altın kablama TFK BD135'ler olurdu, da onları CB telsiz çıkış transistörü olarak kullanırdık. Demek vakti geçmemiş bu modern çağda garibanlar bu transistörü şimdi de 88-108 gibi çok yüksek frekansta çalışmaya zorluyorlar. Eğer diyor yazar, Çıkışa 2N2219 koyarsanız ancak 400 milivat alabilirsiniz. Çıkış transistörünü bir soğutucuya bağlamayı da unutmamalı. Aşağıdaki adres doğrudur, şemanın çıkmaması halinde adresi google adres çubuğuna kopyalamalıdır.
http://electroschematics.com/wp-content/uploads/2009/04/1-watt-fm-transmitter.jpghttp://www.electroschematics.com/2436/ 1-watt-fm-transmitter/ Sadece şema verilmiş. T1 osilator, T2 T3 akortsuz buffer, Voltaj stabilite çipleri kullanılmış.
5- http://electronics-diy.com/1-watt-fm-transmitter.php Diy İngilizce olarak açıklamasını yapmış.
6- 1.5Watt FM TRANSMITTERhttp://ww.geocities.ws/husnu66tr/1.5w_fm_transmitter.htm
7- 1.5 Watt FM zender transmitterOne of the best circuits from Hüsnü Köktürk's circuits. Modulator from Germany. It can catches the whisper sounds a few meters away. It can't parasitic oscillations. Use cooler for transistor 2N3866 over 9volt application. Use this device as a "whisper catcher" spy ear, but don't use this device baby control unit (this is not a medical device.) Medical devices contains crystals for bath receive and transmitter. The major aim is to keep the frequency stability. Hüsnü Köktürk devrelerinden biri. Parazit osilasyon yapmaması için özen gösterilmiş. Yapmaz da. Çıkış transistoru 12 volt altında ısınabilir, soğutucu ister. Bu cihaz fazla uzaklardan fısıltı sesleri iyi duyabilir kabiliyete sahip bir FM modulator içerir. UYARI! Bu cihazın kullanımı bazı ülkelerde yasaklanmış olabilir. Bulunduğunuz ülkenin kanunlarına bakılması tavsiye olunur.
Çıkış yine 2N3866, güzel ve normal. Ya osilator ve driver, o nasıl yapılmış, fevkalade bir buluş, yetişin! driverde bobin yok, aman ne kolaylık. Osilator transistörü BF199 driver ise direkt kuplaj çift BF199. Yeter ki cihaz 3 Watt verebilsin. Bütün mesele burda. Peki 2N3866 3 Watt
verebilecek güçte bir transistör mü? dökümanlar 1Watt ile 5 Watt arası değer gösteriyorlar.
http://www.schakelingenonline.nl/schakelingen/HF/ 2.htm
8- 2 Watt fm verici telsiz emissores emetteur zender transmitter
http://www.geocities.ws/husnu66tr/2W-FM-telsiz.htm
verebilen 108MHz ve daha alt frekanslar için düzenlenmiş FM verici test devresi. Verici eldeki imkanlara göre 2 Watt verebilmektedir. Uygun çıkış ve driver transistor kullanarak kolaylıkla 5 Watt elde etmek mümkündür
Warning Uyarı: Devremiz bilimsel, eğitimsel bir çalışmanın bir parçasıdır, kullanım amacı gütmemektedir. Devreyi yapıp Kullanmak isteyenler bulundukları ülkenin telsizler ile ilgili bölümlerinin şartlarını yerine getirmek zorundadırlar. Bu konuda yabancı ülkelerdeki satışa sunulan kit ve devreler için bir döküman, Smart kits aşağıdaki fadeyi kullanıyor
|
9- 2.5 Watt FM verici telsiz emissores emetteur zender transmitter
10- 1W PLL FM transmitter schematic Exciter 88-108 MHz 1W output
Pll kısmı yetişkinlerin işi, ama biz acemilere burada 3 transistörlü randımanlı bir FM broadcast verici örneği var, hem profesyonel bir firmanın. Birinci ve ikinci transistör 2N918 bir FM aıcı transistörü, yerine 2SC930, 9018 veya benzer bir transistör kullanabiirsiniz, 2N4447 veya 2N5109 biraz güç bulunur, bulamazsanız, 2N2219 çalışabilir.
Bu verici BA1404 chip kullanıyor. Lanettayin bir chip, 18 ayaklı, aynen diğer çipler gibi, hiçbir farkı yok 1.5 volt la 3 volt arası çalışıyor, stereo stero çıkış verebiliyor. Üç volt maksimum, yanılıp ta 9-12 volt girmeyesiniz. Son yıllarda portatif ve taşınması kolay olsun diye midir nedir, el telsiz vericilerinin voltajı genellikle düşük yapılıyor. 9 ila 10 numaralı ayaklar 88-108 MHz frekans üretiyor. Birileri bu osilatöre güç kuvvetlendiri kat veya katlar ilave etmiş. İzin ve ruhsatsız kullanımının yasak olduğunu da belirtmiş. Zor bulunan bir parça 38KHz lik kristal, eminim bunu çin malı oyuncak ve ucuz araçlar içerisinden bulabilirsiniz
http://electronics-diy.com/BA1404_Stereo_FM_Transmitter.php
http://electronics-diy.com/ba1404-3v-stereo-fm-transmitter.php
“Şimdiye kadar yaptığım telsizlerin en kötüsü”diye başlamış yazar, ve saymış dökmüş bu telsizin kötülüklerini, ve diyor ki ısınan transistörlere harcanan 3 watt ve üstü güce rağmen, ben havada yarım vatın üstünde güç göremedim. Söz bize gelmişse diyorum ki acizane bu tip bir vericiler dünyaya 1980 yıllarında tanıtıldı. 1970 civarlarinda bu tip verici devresini TRAC mecmuasında bastırmıştım. Şemada kesişmeyen hatlar için biraz aralık koymam bazı okuyucular tarafından gülünç ve hata olarak algılandı.
Devre 10 yıl sonra yabancı basın tarafından varicaplar ilave edilerek global halde dünyaya tanıtıldı. Pantek yazarının yazdıklarında haklılık payı var ama onun daha bu devre hakkında bilmedikleri bazı sırlar da var. O sırrı yazacak vakit bulabilirmiyim? Bizler bu devrelerle taa 1970 senesinde tanışmış ve BC108 veya 2N2219 transistörleriyle 9 volt altında teleskopik antenle birkaç kilometre ye şarkı türkü sesi göndermeye çalışmıştık. Devre planı nasıl teşekkül etti hatırlıyorum.
Audio multivibrator ses devresini verici devresine dönüştürmek istiyorum. Hayli düşündüm, sonra kollektor direnci yerine bobin koysam olur mu? fikri hatırıma geldi. Baktım oluyor. O yıllarda bu devreyi güçlü tek bir military manyetik mikrofonla modüle ettik. Se şarkı dinletecek kadar kaliteliydi. Ve de engebeli, arkası gözükmeyen arazi üstünde dahi çalışır gibiydi. Cihazın önemli tek kusuru frekans kaymasıydı, bu kayma el hareketlerinden kaynaklanıyor da değildi, acaba transistör ısınmasından mıydı nedir bilemiyorum. Galiba teleskopik anteni kollektorların birine direk bağlamamızdan kaynaklanıyordu. Bunlar kolay çözülebilen problemlerden. Bu şekil bir anten bağlama multivibrator esasına dayanan bu vericinin dengesini bozuyor ve yürüyen, merdiven sistemi gibi bir seyir hasıl ediyordu. Bu şemadaki yeşil anten kuplaj sargısının çok doğru bir seçim olduğu kanısındayım. Böylelikle iki transistörün gücü aynı anda antene verilmiş oluyor. şimdi 1970 senesinde değil şu an 1909(????) 2020..2023 senesindeyiz. Bunca yıl sonra yine de acemi kesiminin yapabileceği en kolay telsiz uğraşısı olabilir diyebilirim.
Verici kötümüydü? Pantek haklımıydı? Cevap:– Verici kötü değil, ancak pantek’in haklı tarafları var. Cihazımız bir verici türü. İş görüyor. Ama en iyisi mi? Kısa yoldan yorulmadan montaj isteyenler için iyi, ama bana sorarsanız en iyi cihaz asla bir transistörlü olmamalı (Tac Telsiz) hariç. Bu cümleleri tecrübelerime istinaden söylüyorum. Tecrübe: Gençlik yıllarım. Bulduğum küçük ses transistörleriyle 88-108 MHz verici yapmaya çalışıyorum. Birinci transistör modülasyon için, ikinci transistör osilasyon, güç yetersiz, bobin ağırlıklı bir transistör ilave ediyorum, öyle sıradan ilave değil, ölçülü, biçili artan randımanı görerek, ustalıkla yapılmış bir ilave. Sıkı montaj, ancak izolasyon yok. Onu yapamıyorum. Gerek de kalmıyor, can yok ki izalasyon gereksin.Transistörler osilasyon için yeterli ise de buffer olarak kullandığınızda verim çok düşük. Bulduğum transistör BCY59. Bir transistör daha ilave ediyorum. Seri ilave katları. Hepsi 5 veya 6 transistör, azı var çoğu yok. Daha fazla değil.
Cihazımızı eskiden çok bulunan 6 lı iri pil kutusu içine monte ediyoruz. Teleskopik anten pil yuvası boyunca uzanıyor. Verici çıkışımız daima 100mw ın altında, kontrol lambası zayıf yanıyor. Hatırlamıyorum belki lambası da yok. Kutunun dibine 4 adet kalem pil konulmuş, yani 6 volt. İri pillere gerek yok. Moralimiz düşük. Yayın mesafesini ölçmek istiyorum. Bir arkadaşıma bu cihazı verdim. Pazar günü. Güneyimde bir ormanlık var, halk piknik yapmaya gider. Mesafe uzun olduğundan ses gelmesi beklenmedik bir olay. Eskinin FM radyoları DX idi. DX alıcıyı hep açık tutuyordum. Olur ki göl maya tutar da ses gelir.
-O ne radyomdan ormandaki piknik yapan halkın sesini duyuyorum. Öyle de net ki. Ne dedikleri anlaşılıyor. Yakın ve uzak halkın sesi işitiliyor. Zannettim ki ben bu devreleri ve hatta daha iyisini her zaman yaparım. Şu anda bu devre ortada yok. Yazık!! Cihaz da yok, yapacak adam da yok hepsi eline sağlık olmuş. Aradan yıllar geçti. Yabancıların 3W dedikleri varikaplımultivibratör telsizlerin biri özenle yapılmış. Yayın mesafesini ölçeceğiz. Yine tanıdık birinin eline yeni telsizi veriyorum. Aynı ormana gidecek. Sesler ormanın eteklerinde kesiliyor. Yani cılız pehlivan süpermeni kaldırıp yere vurdu

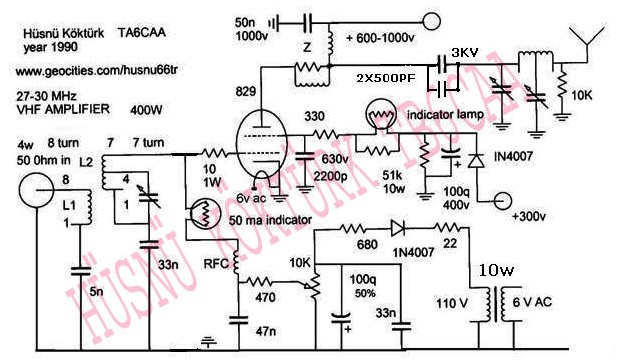

14- 400 Watt VHF AMPLIFIER ONE GLASS TUBE 829http://www.gareth.net.nz/nrgworkshop/ 3_watt_tx_schematic.htm
http://www.geocities.ws/husnu66tr/resimler/multi-3866.jpg
http://www.geocities.ws/husnu66tr/multi-telsiz2.htm
Hüsnü Köktürk devrelerinden. 829 cam korumalı bir lamba, dolayısıyla az soğutma ister ve lambanın içi de gözükür, Bir kızarma olursa dışardan görülür ve anında müdahale edilir. Dileyen nostalji desin. Zira şimdi çok güçlü transistörler var. Lambaları güçte zorluyorlar.Dikkat Üzerinde çok çalışılmış şablon devrelerden biridir.
Genlik modulasyonlu 4 MHz osilator, güç yok sadece tek bir osilator katı. Dick Capppels yapmış bu devreyi. Ayarlı hiçbir parça yok. Sadece kristal değişebiliyor, ve de bu kristal overtone değil fundamental olmalıymış. Overton kristaller çok harmonik üretme ile tanınırlar. Ses katının kazancı giriş direnci 1 Kohm ile 56 K ohmluk gere beslenim direnci oranına bağlı. Yazar diyor ki "This circuit generates a low power test signal and should not be used as a transmitter. "Bu bir test aracıdır verici olarak kullanmayınız diyor.
http://www.cappels.org/dproj/LPAM/4mmo.htm http://www.cappels.org/dproj/LPAM/4mhzamo.gif
Bu adamcağız da 5 watt output çıkış katı devresi vermiş, kar kardir. İk transistör 2N4427 için 100mw atında sürücü ister diyor, ben buna benzer bir devre için 200mw ile sürünüz demiştim, ihtimal 100mw tan fazlası bu transistörü bozabilir. Çıkış ise MRF237 bunun yerine 2SC1970 2SC1971 2N6080 .. denenebilir. 1.5Am sigorta kulanılmış, H1 h2 ve H3 için ferit bead üzerine 5 tur sarmış, tabii hangi ferit bead? Şemanın daha iyi basılmışlarını gördüm
Bu el yapımı kısa dalga şemayı koymamızın maksadı katlar arasındaki kuplajın nasıl yapılacağı hakkında bilgi vermektir. Katlar arasında osilasyon olmaması için bobinlerin orta uçları ve 10 ve 33 omluk dirençlerin konumuna dikkat ediniz.
https://www.pe2bz.philpem.me.uk/Comm/-%20Transmitters/-%20CWx-SSBx/CWx-201--7mhz/7m3tr.htmhttps://www.pe2bz.philpem.me.uk/Comm/-%20Transmitters/-%20CWx-SSBx/CWx-201--7mhz/7m3tr.gif
The 7-Watt FM Transmitter Schematic
Bu devrenin iki versiyonu var. Biri 3 transistorlu, bu ise 7 WATT 4
transistorlu. Fotoğraflı tam 19 sayfalık dökümanı var. Varyabl trimmerlerin
ikisi iri radyo varyabl kondansatörü. Çok emek verilmiş, temiz yapılmış, bakırlı
fiberden kalıp yapılmış.http://pe2bz.philpem.me.uk/Comm/-%20Transmitters/-%20FMx/FMx-155-7watt/7 wattfmtrans.htm
19- Coilless FM transmitter- Bobinsiz seramik FM verici devresi
CD4069 chip entegrenin 3 ve 4 nolu ayağına bağlanan 10.7 MHz lik seramk kristal devrenin harmoniklerinden
birinin kullanılması şeklinde bir düşünüşün ifadesi bir devre. Bu devre üzerinde planlarım olduğunu söyleyebilirm.
http://www.electronic-circuits-diagrams.com/coilless-fm-transmitter-circuit/
http://www.elshem.com/images/rf/hdfaghdfh.gif
http://www.elshem.com/pageid-453.html
20- 1.5W 1-2 km Range FM Transmitter by 2N2219
Perhaps the 1.5 Watt, it seems much, but pay attention the 30 volt. Belki birbuçuk vat biraz fazla gibi gözüküyorsa da devreye
30 volt uygulandığında anormal bir verim artışı görülebilir. Çok katlı güçlü bir verici devre yapamayacakların uygulayabileceği
bir alışma alan ki "tek osilator ve yüksek volt" Yazar düşük ve yüksek volt diye iki ayrı parça listese vermemiş. Size tavsiyem
yüksek volt için en iyi ses kalitesini veren parça değerlerini deneyerek bulmanız. Bizimkisi bilimsel bir çalışma bu devreyi
yapınız diye bir teşvik yaptığımızı zannemeyiniz.
R1=220K R2=4.7K R3,R4=10K R5=100ohmC1,C2=4.7uF Electrolytic C3,C4=1nF
C5=2-15pF C6=3.3pFQ1=BC547C Q2=2N2219A P1=25K MIC=Electret Condenser Type
http://electro-hobby.ucoz.com/blog/ 1_5_watt_1_2_km_range_fm_transmitter/2011-12-17-94 AdreslereFrontpage ile değil
de normal web browserlerle bakmak daha sağlıklı olabiliyor.
https://www.scribd.com/doc/22458752/1-5-Watt-1-2-Km-Range-FM-Transmitter
https://html1-f.scribdassets.com/2akw343bk0ermdp/images/1-47a4472ed1.jpg
21- 15 METER VXO-TUNED CW TRANSMITTERSadece iki transistör, kısa dalga, ve 12-15 volt gibi yeterli voltaj altında çalışmasına rağmen sadece 500 milliwatts denmiş. 25 $ mal etmişler. Cw çalışıyor, ses moduleli değil. aynı konu diğer bir link. as far as Vanouver, Qsilator transistoru 2N2222 çıkış 2N3553 veya muadilleri. İlginç montajda minyatür montaj kablosu RG174 kullanmış. 1999 I managed to get Canada from my QTH DX görüşmesi
http://pe2bz.philpem.me.uk/Comm/-%20Receivers/-%20Misc/CWr-01-40-80meters-4tran/Tx-sss-15meter-VXOtuned -CW-2tran/?C=S;O=A
22- 15 Meter Transmitter
23- Emiter sürücülü direkt kuplajlı verici devresi21.040 MHz ve 21.060 MHz HC6U trsztal VXO osilator, 3 transstörlü 3 Watt erici Bunu AA3SJ gelştirmiş. Osilator transistörünü 78L08 chip aracılığı ile sabit besleme stablize yapmış. Tuhaf olan sadece çıkış transistörü MRF 237 yi sadece 2N4401 gib küçük güçlü bir driver arkasına koymuş, oysa diğer şemalarda driver en azından 2N2218 gibi birşey olmalıydı. the transmitter puts out nearly 3 watts. (First QSO was with AA0RQ on January 4, 2002.) 3w ile 4 ocak 2002 de AA0RQ ile QSQ yapmış.
24- 80-110 MHz 18 Watt ve 25 watt FM TransmitterYazar sadece şema koymuş bilgi vermemiş.
BLY88 75x100 mm soğutucuya bağlanmalı 2N3924 ile 2N4427 ye yıldız soğutucular kafi geliyorlar. BF199 transistörüyle yapılan
osilasyon BFR91A buffer'ine gönderilmiş. 4K7 direncine parelel bir dekuplaj kapasitesi bulunmalı değilmiydi?
Birinci site şemayı ikiye bölerek vermiş, gif ise sadece tek bir parça.
http://electronics-diy.com/18w-fm-transmitter.php
25- 2SC1947 BLY88C 25Watt 88-108MHz rf amplifier
https://www.electroschematics.com/fm-radio-amplifier-25w/
https://www.electroschematics.com/wp-content/uploads/2008/06/25w-fm-amplifier.gif
Tektransistorlu PA katı. Giriş ve çıkışa empedans ayar kondansatörleri konmuş.26- 30W fm transmitter amplifierTransistor 175MHz Philips BLY89 GİRŞ 4-5W çıkış 25-30W. bir güzel fotoğraf konmuş, faydalı olduğu kesin gibi gözüküyor.
https://www.electroschematics.com/rf-15w-30w-power-amplifier-kt922-kt930-kt934/
27- 40 Watt FM Broadcast Band Amplifier
28- 144MHz 5Watt 36MHz xtal kullanan kristalli CW şablon verici telsiz transmitter devresiAçıklama var sırf şema değil. Besleme gerilimi 28 volt. 5 Amp sigorta kullanılmış. 1 watt pll sürücüyle 57 watt almış. Mosfet MRF171A. Bu fet 45-115 watt gücünde 28 volt 150 MHz de çalışabiliyor.
29- 36MHz kristalli 2Watt gücünde 144MHz 12 volt şablon verici devresihttp://www.geocities.ws/husnu66tr/ 144MHz-5watt.htm
144 MHz 5 Watt kristalli telsiz CW verici devresi
![]()
Buffer olarak 2N2904 PNP transistörü kullanılıyor. L2 bobini ve frekansı önem arzeriyor, Bu frekans hiçbir zaman 12MHz nin katları olmayacak, hani 36MHz, 72MHz olabilir ama 48MHz olmamalı. Eğer olursa verici 96MHz de yerleşip karar kılmak isteyebilir. Nodulator katı orijinal olabilir. İncelemekte fayda var
http://www.geocities.ws/husnu6htttt6tr/144MHz-xtal.htm
30-- http://www.discovercircuits.com/PDF-FILES/ 175khzx.pdf
31- 9-12v 200mW FM Transmitter
9 sahifelik açıklama yapılmış. Oysaki arama motorlarında kazara rasgeldiğim, en son bulduğum devreler. Bu adamların hakkı yenmiş. Arama motorları neredeler? Bu vericinin 4 transistorlu islander isimli bir versiyonunun 7 w çıkışı olduğu iddia ediliyor. Q1 ses transistoru osilator transistoruna direk kuplajlı güzel! Bol fotoğraflı izahlı, sanki bu adam bir okul açmış gibi, breh, breh, breh
https://www.electroschematics.com/veronica-1w-fm-transmitter/ Orijinal link kaybolmuş
32- Design and building of a 300 W MOSFET Push-Pull Power Amplifier for 144 MHz
Gaëtan Horlin, ON4KHG
https://www.qsl.net/yu1aw/Misc/mos_sema_PP.gif
http://www.on4khg.be/300%20W%20MOSFET%20144%20MHz%20PA_Final%20version_11052007_EN_Compr.pdf
88-108 MHz için BF245 ve iki adet BFR96S (2N4427)transistörleri kullanılarak gerçekleştirilmiş, ciddi bir devre. Osilasyon varikap diyot kontrollü ve frekans P1 ve P2 ayarlı potlarla değişiyor. Ses girişi ise biraz daha ilerde. Osilator katı stabilizeyi temin maksadıyla 78L09 9 voltluk stabilize chip kullanıyor. Asıl besleme ise 12-15 volt, 100mA akım harcaması var.
http://senderbau.egyptportal.ch/images/500mw-ukw-sender-schema.gif BROKEN
http://www.geocities.ws/raiu_harrison/mwa/tech/circuits/vectro.gif
Am Telsiz osilator modulatoru A kit named VEC-1290K, good audio quality, low power broadcast band. Signal range 20-30feet, buat with a godd antenna 1/4 mile. İyi bir am modulasyon metodu. Orta ve uzun dalga için düzenlenmiş, iyi bir antenle birkaç yüz metreye gönderme yapabiliyor. Anten akort tutmuşsa yayın alanı aniden yükselir.
35- THE FOX-750 Milli watt transmitter
Bu devrenin iki versiyonu var. Biri 40 milivat buda 750 mw.Amatör 144 MHz 3 transistorlu, 48 MHz kristal kullanıyor. Kristalin üçüncü harmoniği 48x3=144 5 voltta bile çalışmış, 100mw çıkış vermiş. Transistorların bilhassa ilk ikisinin kazancı 2 metre bandında çalışacak kadar yüksek olmalı. 2N5770 buna uygun. Modulator filan yok. Parazit osilasyonlardan kaçanlar için toroid nüve tavsiye ediyor. Çünkü toridler kendiliğinden korumalıdırlar.
36- KIT 1021- 15 WATT FM TRANSMITTER WITH 5 STAGES & VARICAP MODULATION
Bu devreyi reconnsworld.com da çizmiş quasar electronics de çizmiş ve kitini satışa sunmuş, alttaki fotoğraf kitin fotosu, linke tıklarsanız pdf formatında şemayı da görürsünüz. Şema ve fotoğraf devreyi daha iyi tanıtmak amacıyla beraber konuldu. 80-110 MHz 18 Watt ve 25 watt FM Transmitter
BLY88 75x100 mm soğutucuya bağlanmalı 2N3924 ile 2N4427 ye yıldız soğutucular kafi geliyorlar. BF199 transistörüyle yapılan osilasyon BFR91A buffer'ine gönderilmiş. 4K7 direncine parelel bir dekuplaj kapasitesi bulunmalı değilmiydi? Birinci site şemayı ikiye bölerek vermiş, gif ise sadece tek bir parça.
https://www.fmuser.org/news/Fm-transmitter/18Watt-FM-power-amplifier-2SC1970-19411942.html
37- 20M, 4W QRP TRANSMITTER
38- Simple and inexpensive 137 kHz 100 Watt Long wave transistorized transmitter.20 metre 14MHz 4-5Watt verebilen QRP lisanslı amatör band CW mors kod verici devre. Verici 200mW gücünde osilator, 1Watt gücünde buffer ve 5Watt power güç katından oluşuyor. Osilatöre 14.314 MHz kristal yerleştirilmiş, her kanadı 5 metre uzunlukta olan yatay dipol anten kullanılmış.Çıkış transistörü BD139 diğerleri az duyulmuş SL100 0.8 Watt'lık NPN metal kılıf transistör.
http://3.bp.blogspot.com/_noz8x6lNwLk/SBPp4VVcCiI/AAAAAAAABI4/OXxjLwuRG_k/s1600/01.JPG"http://electronics4everyone.blogspot.com/2008_04_01_archive.html
İyi ne ala iş uzun dalgaya geldimi sanki bas frekans üretiyor gibi hiç bobin kullanmadan ucuz transistörlerle 100w verici dizebiliyorsunuz
39- 500W TUBE 7034 LAMBALI VHF TRANSMITTER LINEAR OUTPUT
Hüsnü Köktürk devrelerinden biri. Parazit osilasyon yapmaması için özen gösterilmiş. Yapmaz da. 26-30 MHz için planlanmış, Daha üksek frekanslar için bobin değişikliği gerekir.
UYARI! Bu cihazın kullanımı bazı ülkelerde yasaklanmış olabilir. Bulunduğunuz ülkenin
kanunlarına bakılması tavsiye olunur.
http://www.geocities.ws/husnu66tr/7034.htm
![]()
40- Micro emetteur fm
41- FM 3VOLT TELSİZ MİKROFONLm 358 chip ile modülasyonu sağlanan tek transistörle bir wireless mike şeması. Pikofarat değerlerinde biraz karışıklık var gibi. Bobin tel kalınlığı 0.8mm. 9 voltla çalışıyor. LM358 li bu ikinci devre oluyor.
https://www.sonelec-musique.com/electronique_realisations_emetteur_fm_001.html archive
Osilatora bir de basit çıkış ilave edilmiş. Kollekoru
dirençli, bobin ve ayar yok Bu kolaylığı kullananların sayısı gittikçe çoğalıyor. Tabii yyüksek bir çıkış alınacağınısanmayın. İki transistörlü bir de ses sürücü katı var. Adresi bulamazsanız google.com'a
BLW96 transistoruyla yapılmış bir amplifikatör devresi ki adeta iki transistörün parelel bağlanması murat edilmiş. Tabii bu bağlama sadece iki transistörün üstüste konması demek değil. Böyle 50MHz gibi yüksek frekanslarda bu şekilde iki transistörü birleştirmeniz fayda yerine zarar bile verebilir. Yazar transistörlerin herbirinin 100 Euro olduğunu söylüyor. Kendisi galiba antensiz bir çıkış söz konusu olduğunda voltajı kesen koruyucu bir devre ilave etmiş. Ayrıca küçükte olsa soğutucu bir vantilatör koymuş. LM723 çipiyle yapılmış 50 volt 20A regüle besleme şeması da ilave edilmiş.43- AM Transmitter (Genlik modulasyonlu orta dalga verici)
http://www.uksmg.org/content/ amp.htm
44- Original AM Micropower a high quality broadcast xtal TransmitterFM telsiz mikrofonlarının fazla yaygın olmadığı yıllarda yaygın olan "orta dalga telsiz mikrofon"--Medium wave wireless Mike-- 30 cm lik bir teli anten olarak kullanıyor. Eski yıllarda bizler bu tip vericiler yapar, ancak ferit radyo çubuklarını anten niyetine kullanırdık. Ferit çubuk ne kadar uzun olursa yayın alanı de o kadar uzun olurdu. Tabii bu mesafe daime 25 metrenin altında olurdu. Unutmamalı, yine de bu tip vericilere akortlu uzun anten bağlandığında umulmadık bir şekilde aniden yayın alanı birkaç yüz metreye çıkabilir. Transistor olarak kazancı yüksek BC109C transistoru kullanılmış, bugünlerin herbir NPN transistoru bu devrelerde sorunsuz çalışabilir.
http://www.zen22142.zen.co.uk/Circuits/rf/ amtx.htm broken link
Ortadalga üzerinde teyp, CD layer..yayını yapılabilecek profosyonel kalitede minyatür, lisans gerektirmeyen AM radyo istasyonu. Xtal 530 kHz ile 1700 kHz arası . Xtalin 800 kHz den büyük olması ve güçlü istasyonların olmadığı bölgelerden seçilmesi yayın alanını artıracaktır. Yazar devreye bir mikser ilavesiyle audio seçeneklernin artırılabileceğini fakat ses çipinin LM833 olması gerektiğini söylüyor.
45- Petit emettur de surveillance- Gizli dinleme vericisi
Fotoğrafa bakarsanız, vericinin ciltli bir kitap içerisine saklandığını görürsünüz. Anten ise kitabın köşelerini takibediyor. Frekans 88-108 MHz ye ayarlı. Bobin 0.6cm çaplı 5 spir, tel çapı 4.5mm , bende veya kaynakta bir hata var gibi, rakamlar hatalı olabilir. Modulator iki transistörlü. T1 BC109- BC239-BC550 vesaire T2-- BC108-BC238- BC548....T3 ve T4 BF199
http://www.roue-libre.be/article.php3?id_article=124
Yazarı PE1PYJ devreyi basit gibi göstermiş ama pek de öyle değil. Şu var ki kalafat bu devre üzerinde hayli uğraşmış, emeği boşa çıkmasın. Çıkışta 1 watt lık 2SC2538 transistörü kullanılmış. Çıkış 6'ncı transistör. Çıkışta 4 bobinli bir filtre devresi mevcut. BF198 ile kurulan osilatoru akortsuz 3 driver katı takip ediyor.47- IC BA1404 HI-FI stereo chip FM transmitter
1.5 volt batarya'yla veya maksimum verim almak için 2 pil le çalışabilen bu verici arabanız' daki alıcınız'la iPod'unuz arasında telsiz linki kurabilir. Alıcınıza hi-fi stero MP3 müzk gönderebilir, bilgisalardan vesair araçlardan bağlantı yapabilirsiniz. Devre frekans sabitliği, kararlılığı ve yüksek kalite ses'le tanınmıştır. Normal bobin ve varyabl kondansatör kullanılmayışının sebebi, ısı değşikliği ile bobin boyunun uzayıp kısalması sebebiyle frekans sabitliğinin bozulmaması içindir. Varyabl bobin kullanılıyor. Bulunması güç problem parça 38KHz kristal olabilir. Anten 30cm boyunda bakır tel. İk adet 1nF'lik dekuplaj kondansatörleri BA1404 çipine gayet yakın olmalıdır ki çipin içine gürültü girmesin. Aman bu kondansatörleri koymayayım, bunsuz da çalışıyorlar deme yesiniz.
http://electronics-diy.com/ BA1404_Stereo_FM_Transmitter.php
48- BABY ALARM, TRANSMITTER SOUND CONTROL LISTENING BEBEK DİNLEME CİHAZI
http://www.geocities.ws/husnu66tr/resimler/alarmtransmitter.jpg

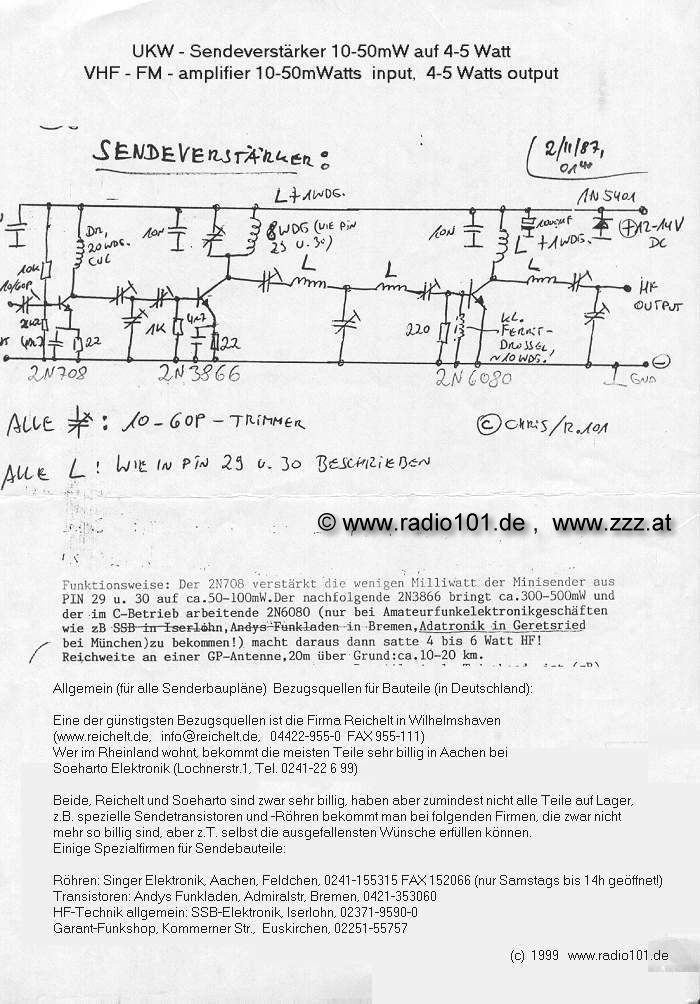

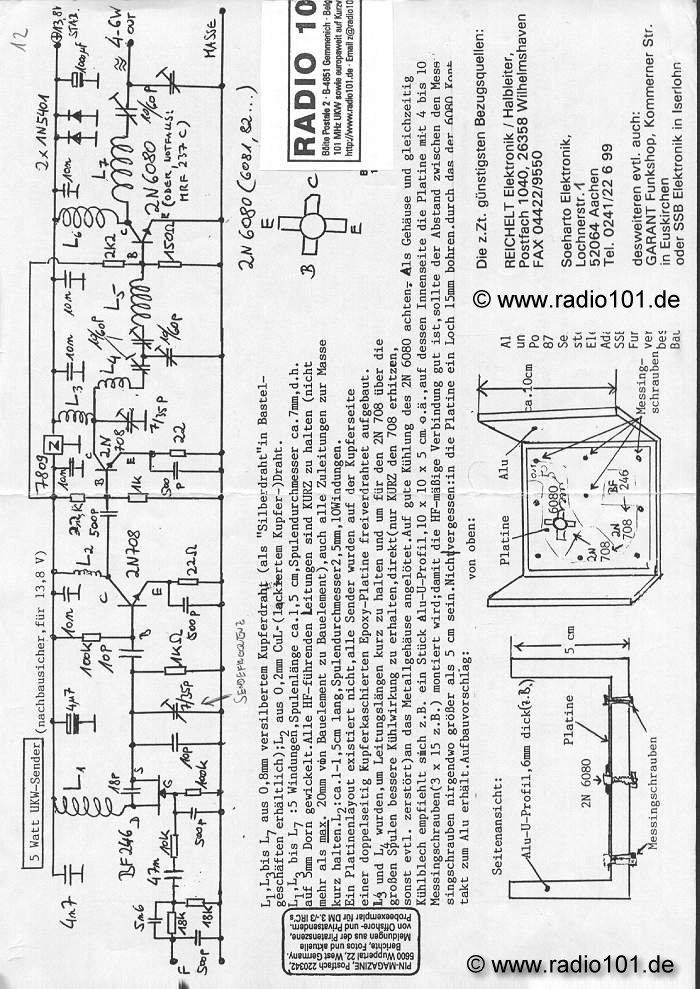

49- UKV -arker input 10-50mWatts output 4-5 WattA kind of wireless mike, but some different. You can hear the baby sound far away.
Plan Hüsnü Köktürk'e ait. Sesleri çok uzaktan alır, bu nedenle cihazı bebekten
uzak tutabilirsiniz. Sinyaller 64 ile 88 mc arasında bir yere düşürülebilir.
Niçin uzaktan alıyormuş, şimdi çok daha gelişmiş modulatorlarımız var ama
orijinalleri asla kaybetmemek lazım. + Kutup yolu üstndeki RFC nin etkis önemli olabilir. Ayrıca iki transistor arasında emiter kollektor kuplajı önemli gibi

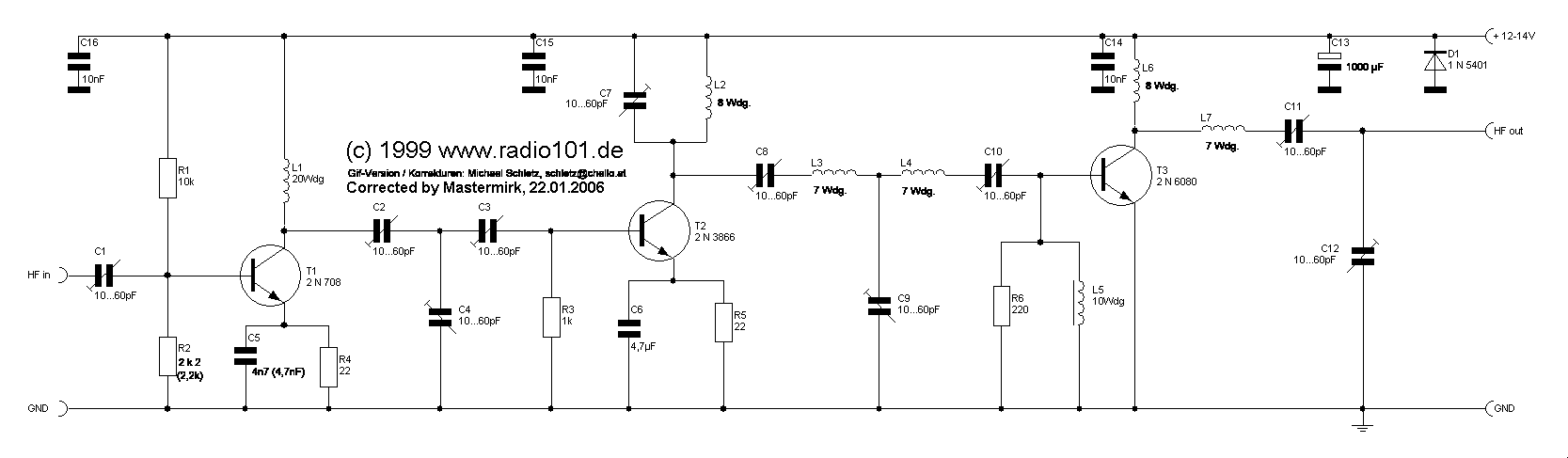

Şema2006 da Mastermirk tarafından yeniden çizilmişhttp://www.radio101.de/radio101/diags/blatt9.jpg http://www.radio101.de/radio101/diags/amp.gif
2N3866 ile 2N6080 arasındaki empedans ayarlaması ilginç, iki bobin ve üç varyabl kondansatör.
