INSTALAÇÕES ELÉTRICAS


  Home    Conteúdo Programático    Trabalhos    Calendário    Notas  Download  Bibliografia


Ementa:

Projetos de instalações elétricas monofásicas e trifásicas, transformadores monofásicos e trifásicos, geradores e motores em CC e CA, motores de passo, relés, contatores, dispositivos de proteção, projetos de comandos elétricos e acionamento de motores, controlador lógico programável, linguagem de programação ladder.


Objetivo:

Desenvolver no educando os conceitos básicos e habilidades, relacionados aos projetos de instalações elétricas e comandos. Conceituar os princípios e técnicas de funcionamento relacionados às principais máquinas elétricas.


Conteúdo Programático

  1. Potência ativa, reativa e aparente.

  2. Sistema monofásico e trifásico.

  3. Correção do fator de potência.

  4. Luminotécnica.

  5. Transformadores monofásicos e trifásicos.

  6. Projetos elétricos residenciais e industriais.

  7. Dispositivos de proteção.

  8. Aterramento.

  9. Motores e geradores CC.

  10. Motores e geradores CA.

  11. Motores especiais (servomotores e motores de passo).

  12. Inversores de freqüência.

  13. Contatores e relés.

  14. Projetos de comandos elétricas.

  15. Acionamento de motores CC, CA, monofásicos e trifásicos.

  16. Controladores Lógicos Programáveis (CLP).

  17. Programação de CLP utilizando a linguagem ladder.


Trabalhos

Trabalho A1: Lista de exercício 1

Trabalho A2: Elaborar o projeto de Luminotécnica

Trabalho A3: Elaborar o projeto da instalações elétricas.

Trabalho A4: Lista de exercício 2.

Observação 1: Os projetos da A2 e A3 pode ser em Grupo. (máximo 4 alunos)


Download

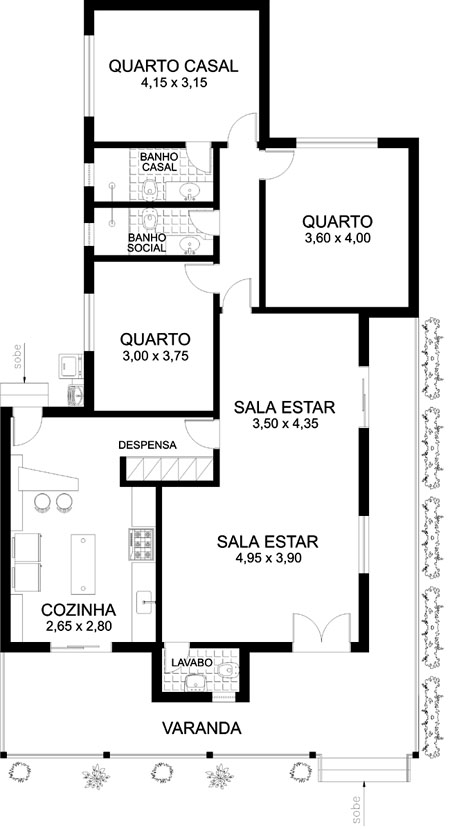

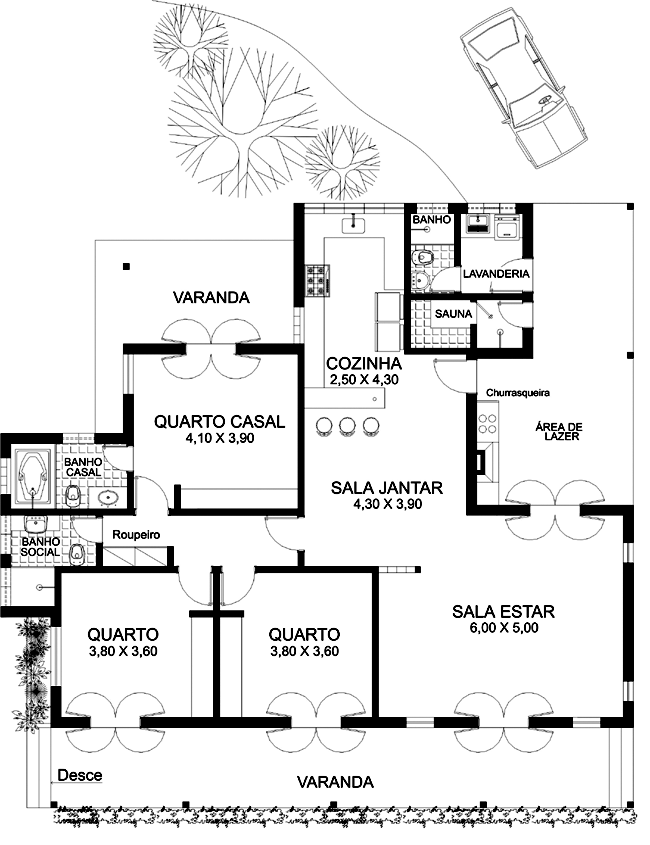

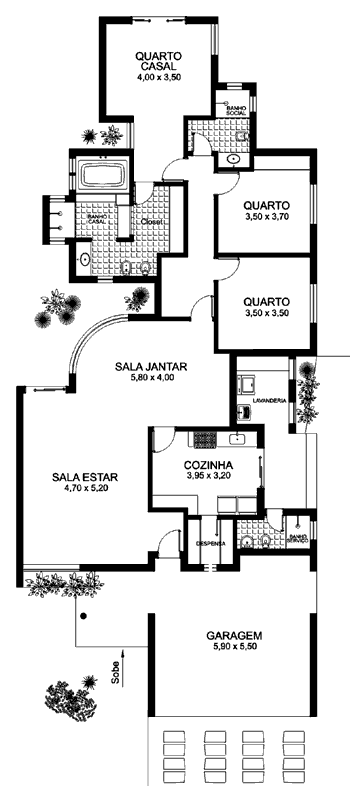

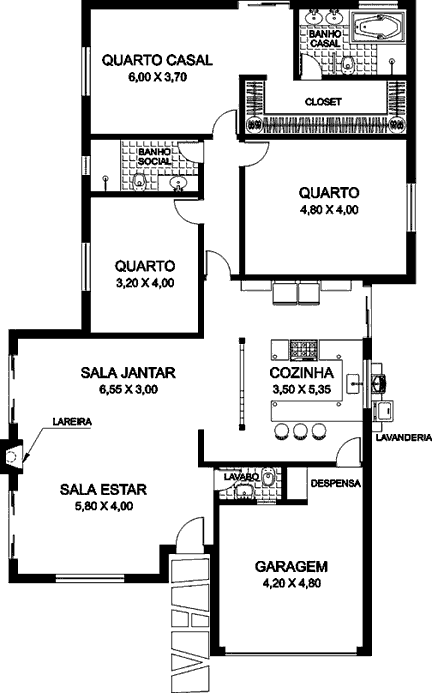

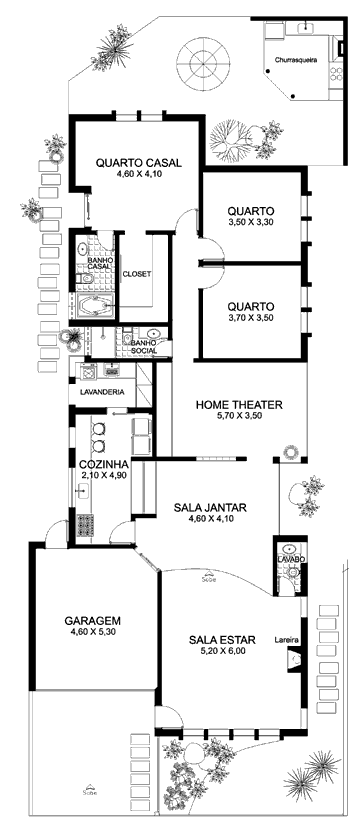

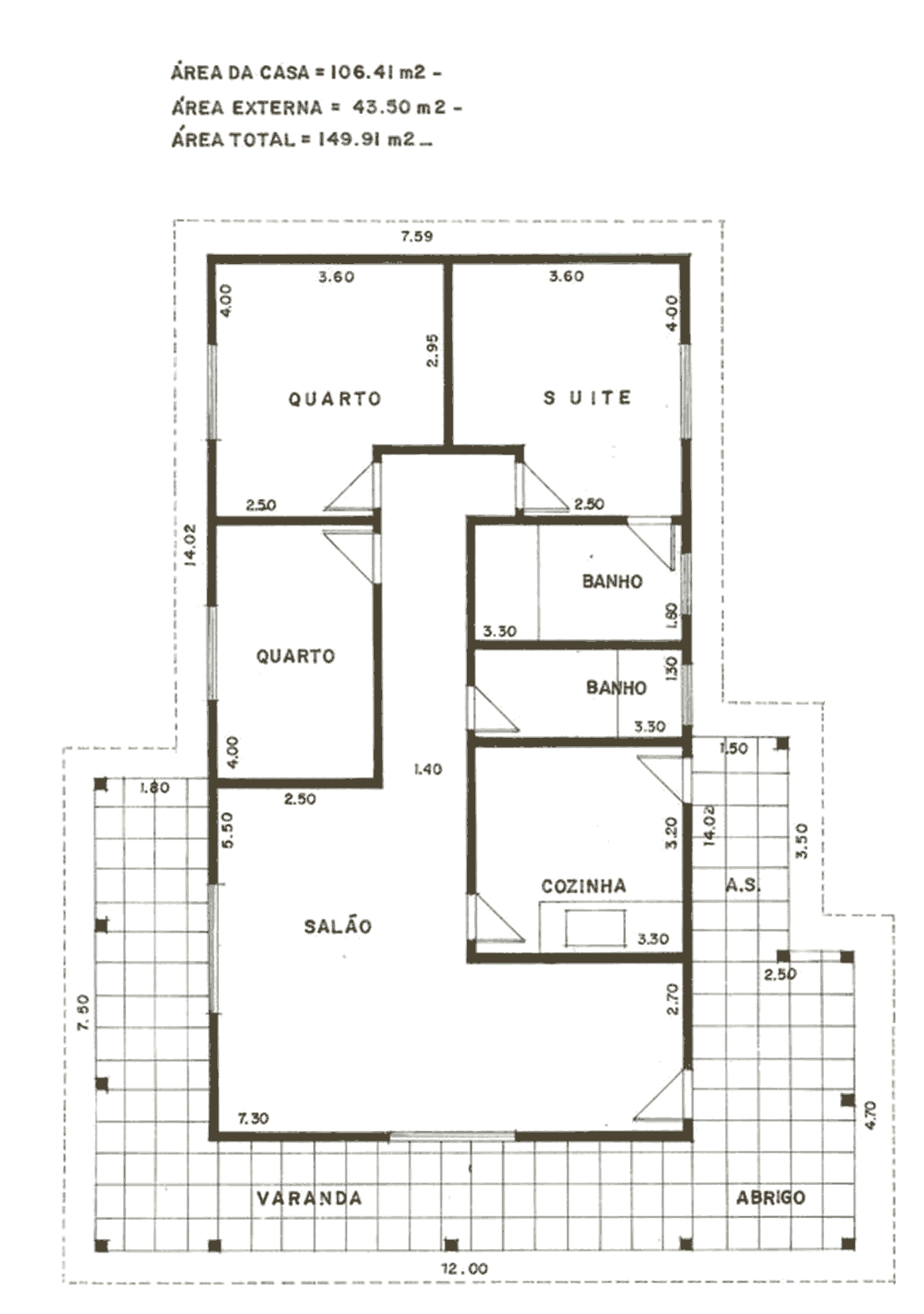

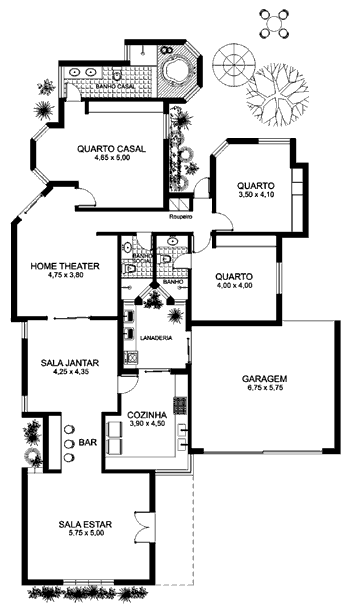

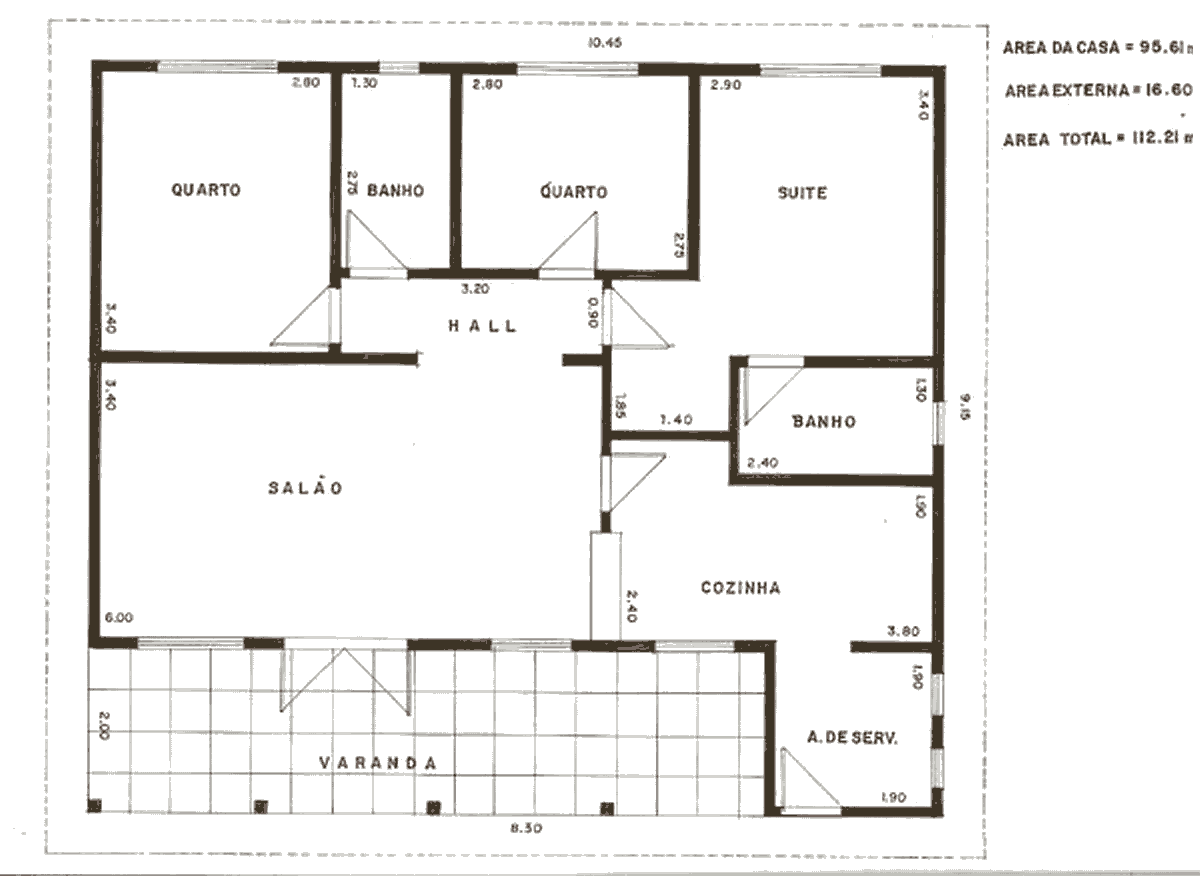

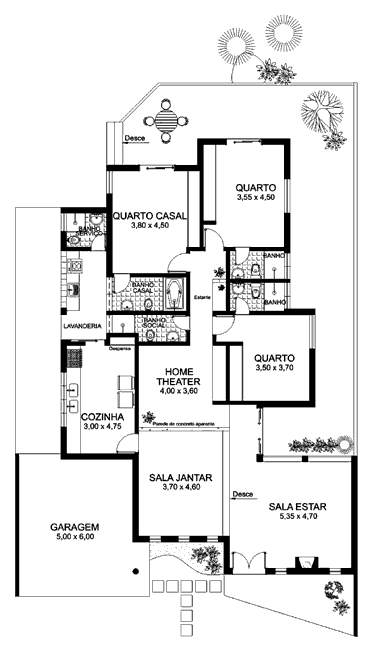

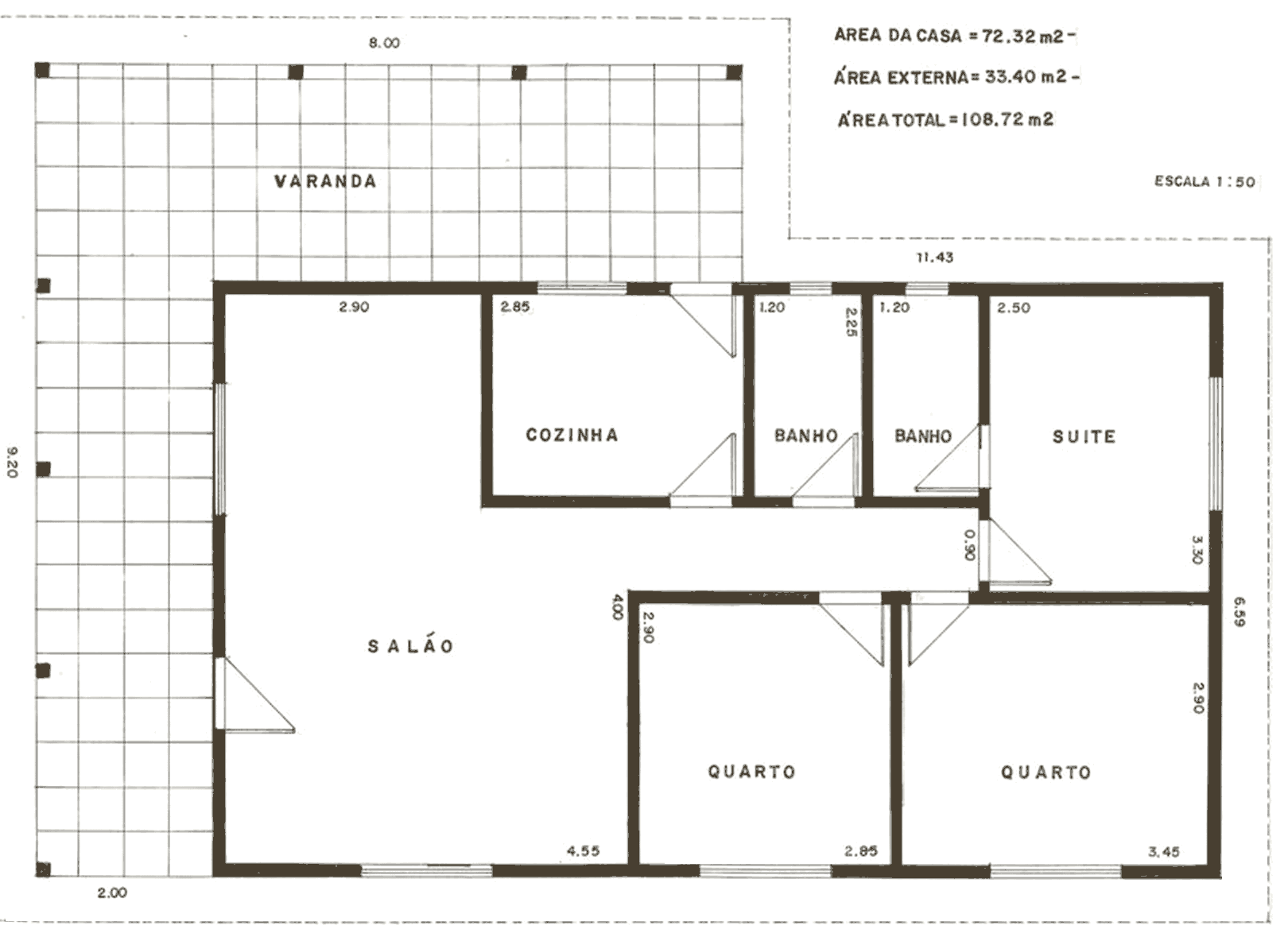

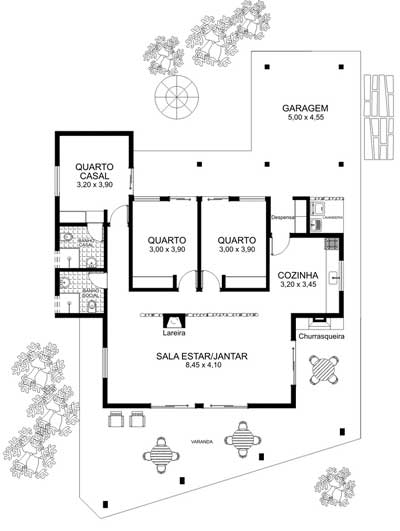

Planta baixa: [01] [02] [03] [04] [05] [06] [07] [08] [09] [10] [11] [12] [13] [14]

Apostila luminotécnica Osram

Apostila NBr5413

Apostila instalações Cemig




Calendário

Fevereiro Qui
5
12 Potência ativa, reativa e aparente.
19 Sistema monofásico e trifásico. Correção do fator de potência.
26 Luminotécnica.
Março Qui
5 Luminotécnica.
12 Avaliação A1
19 Transformadores monofásicos e trifásicos.
26 Projetos elétricos residenciais e industriais.
Abril Qui
2 Projetos elétricos residenciais e industriais.
9 Dispositivos de proteção. Aterramento.
16 Avaliação A2
23 Motores e geradores CC. Motores e geradores CA. Motores especiais (servomotores e motores de passo).
30  Inversores de freqüência. Contatores e relés. Projetos de comandos elétricas.
Maio Qui
7 Acionamento de motores CC, CA, monofásicos e trifásicos.
14 Avaliação A3
21 Controladores Lógicos Programáveis (CLP).
28 Programação de CLP utilizando a linguagem ladder.
Junho Qui
4 Programação de CLP utilizando a linguagem ladder.
11 11 - Corpus Christi (recesso)
18 Avaliação A4
25




Notas

Critério de avaliação:

A média do bimestre será composta por três atividades

  1. Projetos - Grupo máximo 4 alunos (Pr)

  2. Prova - Individual e sem consulta (P)


Bibliografia

Básica:

[1] CREDER, H. Instalações elétricas. 14.ed. RJ: Ed. LTC, 2004.

[2] GEORGINI, M. Automação aplicada - descrição e implementação de sistemas seqüenciais com - PLCs. 6. ed. SP: Ed. Érica, 2005

Complementar:

[1] SIMONE, G. A. Máquinas de corrente contínua – teoria e exercícios. SP: Ed. Érica, 2000.

[2] SIMONE, G. A. Máquinas de indução trifásicas – teoria e exercícios. SP: Ed. Érica, 2000.
