Modifiche T-amp: Apriamolo!
Adesso che lo schemino di Mr.Audio1st (audiofirst) ci ha messo ordine nella testa, decidiamo sul da farsi e cominciamo a procedere:

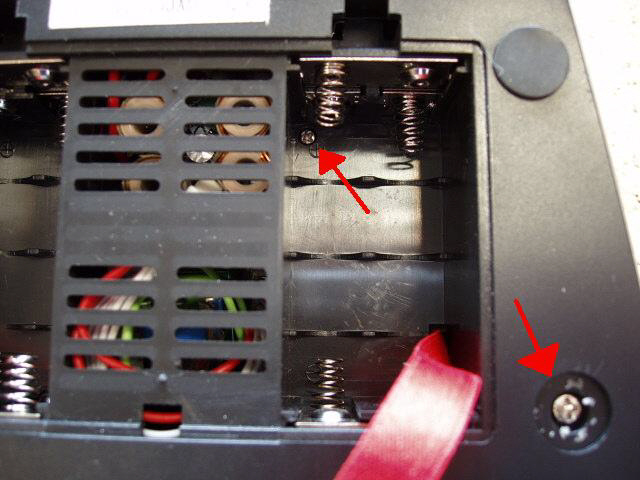

1. Svitare le due viti situate all�interno dei vani batterie.
2. Altre quattro viti sono sotto i gommini dei piedini d�appoggio.
3. Ora potete alzare la parte superiore del contenitore con un lieve movimento a sfilare in avanti, infatti dovete tenere conto che anteriormente il led � parzialmente infilato nel contenitore ed anche il cavetto �flat� che va dal potenziometro alla scheda � parzialmente ripiegato sotto la scheda stessa.
4. Una volta aperto, non tirate, poich� dovrete disinserire il cavetto piatto a sette conduttori (flat) dalla parte del potenziometro, solo cos� le due parti dello chassis saranno completamente separate.

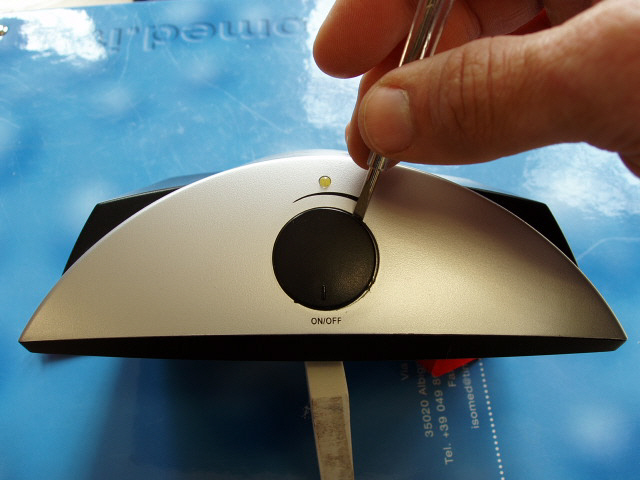

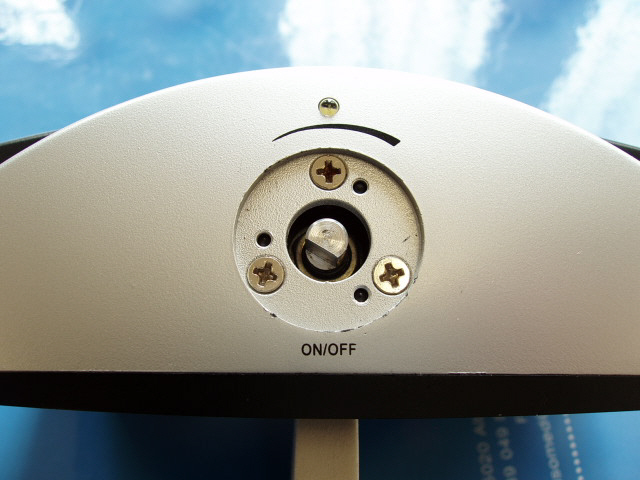

5. Se volete separare il potenziometro dalla parte superiore dello chassis, dovete fare leva, delicatamente, con uno strumento sottile in pi� punti della manopola, fino a sfilarla, poi procedete a svitare le tre viti sottostanti.

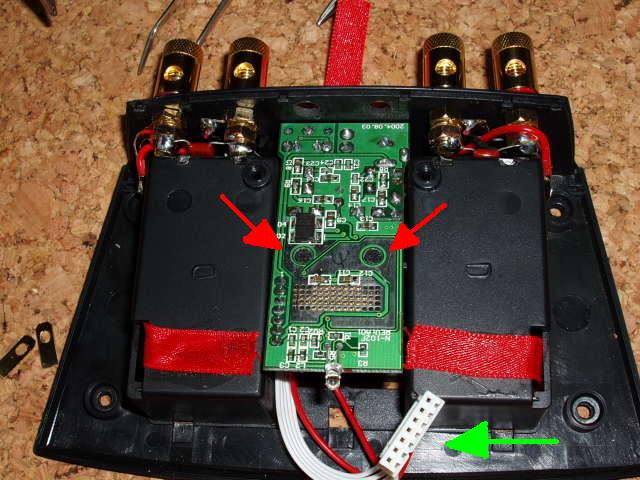

6. La scheda � tenuta in posizione perch� � come "punzonata" su due cilindretti plastici che la sorreggono (evidenziati dalle frecce rosse), con un sottile coltellino affilato, togliete delicatamente i residui di plastica o di colla che debordano sulla scheda e fanno s� che sia bloccata. (La freccia verde indica il connettore del cavetto flat disinserito dal potenziometro).
7. A questo punto, la scheda � vincolata alla parte inferiore dello chassis tramite i cavi di uscita del segnale che vanno a saldarsi sui connettori a molla per le casse. A secondo di quello che avrete intenzione di fare, potrete tagliare i fili o, meno invasivamente, dissaldarli. I connettori per le casse, se volete, si sfilano abbastanza facilmente tenendo schiacciate le alette all�interno mentre contemporaneamente si spinge o si tira verso l�esterno.
Potrebbe sembrare eccessivo, ma prima di toccare la scheda, vi consiglio di scaricare la vostra elettricit� statica toccando qualcosa che possa fungere da massa di terra, come ad esempio una tubatura metallica del gas, idraulica o i tubi in rame del riscaldamento, meglio se non verniciati. Sembra che sia estremamente facile danneggiare un chip con una lieve scarica elettrostatica!
SilvioBrasini� � 2007
