Modifiche T-amp: Saldiamo i cavi!

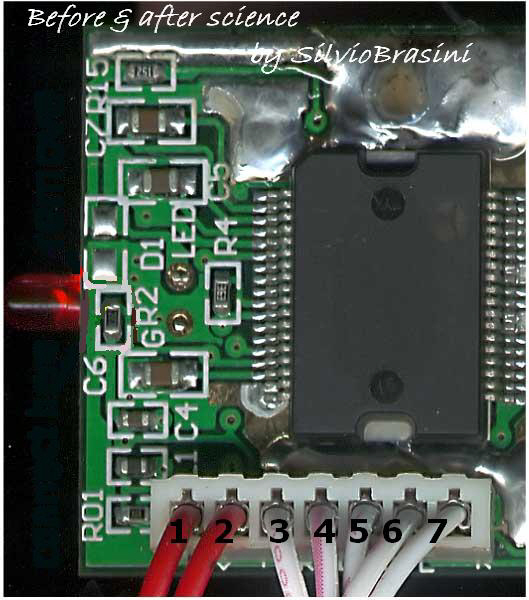

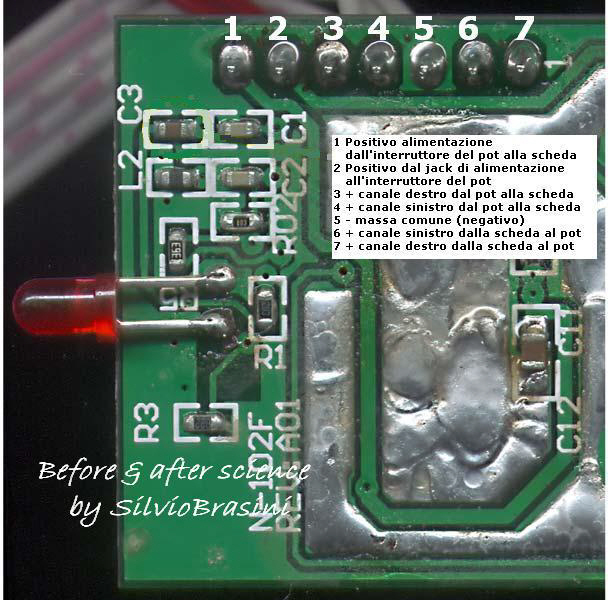

Ecco i punti dove andare a saldare i cavi sulla scheda. La descrizione dei punti da 1 a 7, valgono ovviamente anche per la seconda foto, dove vedete appunto il cavetto flat che va a saldarsi sulla scheda.
Come menzionavo in precedenza, non � necessario tagliare o dissaldare tale cavetto, pu� essere semplicemente sconnesso dalla scheda del potenziometro; comunque fate voi. Non si salda nulla ai punti 6 e 7, come potete notare anche dalle foto in SURGERY, 6 e 7 non sono stati connessi, infatti questi portano il segnale in entrata dal jack originale del t-amp verso il potenziometro. Vi sconsiglio di connetterli, potreste avere problemi se collegate contemporaneamente due sorgenti sia al jack che agli rca, inoltre con le modifiche apportate (eliminazione delle resistenze R01 - R02 e bypass dei condensatori C3 - C4) ci �potrebbero� essere delle incongruenze con eventuali circuiti posti tra jack di entrata e il potenziometro. Comunque, se ne sapete qualcosa su quest�ultimo punto, fatemi sapere!
.
