CABLE COAXIAL

Definición

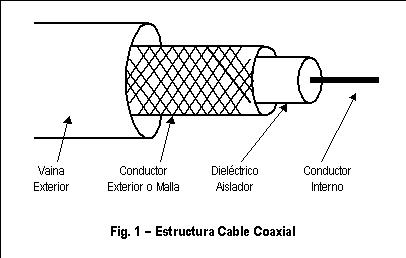

El cable coaxial está compuesto por dos conductores, uno interno o central, y otro exterior que lo rodea totalmente. Esta disposición provee de un excelente blindaje entre los dos conductores del mismo. El conductor interno está fabricado generalmente de alambre de cobre rojo recocido, mientras que el revestimiento en forma de malla está fabricado de un alambre muy delgado, trenzado de forma helicoidal sobre el dieléctrico o aislador. Entre ambos conductores existe un aislamiento de polietileno compacto o espumoso, denominado dieléctrico. Finalmente, y de forma externa, existe una aislación compuesta por PVC o Policloruro de Vinilo. La estructura se ilustra en la figura 1. El material dieléctrico define la de forma importante la capacidad del cable coaxial en cuanto a velocidad de transmisión por el mismo se refiere. Lo interesante del cable coaxial es su amplia difusión en diferentes tipos de redes de transmisión de datos, no solamente en computación, sino también en telefonía y especialmente en televisión por cable.

Básicamente existen dos categorías:

• Transmisión de Banda Ancha (Broadband): Con una impedancia característica de 75 OHMIOS, es utilizado en la transmisión de señales de televisión por cable (CATV, "Cable Televisión").
• Transmisión de Banda Base (Baseband): Con una impedancia característica de 50 OHMIOS, es utilizado en las redes de área local "LAN".
  Dentro de esta categoría podemos citar según su utilización, dos tipos de cable: El coaxial grueso ("Thick") y el coaxial fino ("Thin").
  - Coaxial grueso ("Thick"): Fue el cable más utilizado en LAN en un principio y aún sigue usándose en determinadas circunstancias con un alto grado de interferencia, distancias largas, etc. Los diámetros de su alma/malla son 2, 6/9.5 mm. y el total de cable de 0.4 pulgadas (aprox. 1 cm).
  El ancho de banda (es el rango de las frecuencias que se pueden pasar a través de un canal de comunicación) del cableado coaxial depende de la longitud del cable.
  - Coaxial fino ("Thin"): Surgió como alternativa al cable anterior, al ser más barato, flexible y facil de instalar. Los diámetros de su alma/malla son 2, 6/9.5 mm. Sus propiedades de transmisión (pérdidas de empalmes y conexiones, distancia máxima de enlace) son sensiblemente peores que las del coaxial grueso. Con éste coaxial se utilizan conectores BNC ("British National Connector") sencillos y de alta calidad.



VOLVER

Funcionamiento del Cable Coaxial: Los datos binarios son transmitidos sobre cable de cobre mediante la aplicación de un voltaje en uno de los extremos y recepción en el otro. Un voltaje positivo +V representa un 1 digital, un voltaje V representa un 0 digital.
En el pasado el coaxial manejaba velocidades de 10 Mbps, superior a la velocidad del par trenzado, pero las novedosas técnicas de transmisión del cableado trenzado superan en algunas categorías la velocidad del coaxial, sin embargo el cable coaxial puede conectar dispositivos a distancias más largas. Existen varias opciones para el estándar Ethernet 802.3 que se diferencian por velocidad, tipo de cable y distancia de transmisión.

• 10Base-5: Cableado coaxial con una longitud extrema de 500 mts. Utilizando sistemas de transmisión en banda base.
• 10Base-2: Cableado coaxial (tipo RG-58 A/U) con una longitud extrema de 185 mts. Utilizando sistemas de transmisión en banda base.
• 10Broad-36: Cableado coaxial (tipo RG58 A/U CATV) con una longitud extrema de 3.600 mts. Utilizando métodos de transmisión en banda ancha.
• Conectores BNC: La instalación de una red empleando cable coaxial es relativamente sencilla, quien sabe el proceso más complicado es el ajuste del conector BNC al cable coaxial, pero se convierte en una tarea fácil luego de efectuada un par de veces. El nombre BNC proviene de la abreviatura de Conector Nacional Británico, y existen diversos tipos de los mismos, como se muestra en la figura 3.


Cada una de las tarjetas de red de las computadoras se conectan al conector BNC T, que se muestra en la figura 4. Este conector permite unir dos porciones o segmentos de red incorporando a una computadora a la red misma. El problema principal en esta red radica precisamente en la gran cantidad de conexiones o junturas que se realizan con estos conectores, lo que normalmente puede derivar en que una porción de la red quede inutilizada, hasta descubrir el conector aflojado.

Por su parte, cada porción de cable entre dos computadoras debe tener un conector BNC macho y uno hembra, tal como se muestra en la figura 3. Actualmente existen diversos tipos de conectores según la forma de conexión que tiene al cable coaxial, algunos de ellos son por presión, otros por inserción de púas, a tornillos, etc. La elección corresponde a la comodidad de cada administrador de red.

VOLVER

Finalmente cabe destacar el último elemento de una red por cable coaxial, y son los terminadores. Estos dispositivos se conectan en cada uno de los extremos de la red, tal como si se tratase de una tubería de agua. Su objetivo es el de proveer la resistencia necesaria en cada uno de los extremos, aspecto que es empleado por el protocolo de red para ciertas operaciones.
Es importante notar que hoy en día las redes de computadoras que emplean cable coaxial han quedado desplazadas por el cable UTP, en muchos sentidos, particularmente por la seguridad de la topología UTP que evita los frecuentes problemas que presenta el cable coaxial al perderse la señal por algún conector en mala posición. Por esta razón, si de instalar una red nueva se trata, siempre ha de ser más conveniente el cable UTP. Para mantener la compatibilidad hacia medios coaxial, es importante contar con un hub provisto del respectivo conector BNC.
