CONEXIONES RJ-45
En el entorno de trabajo de redes LAN Ethernet 10BaseT (y superiores), que va
a ser el más común en la práctica, todos los cableados
horizontales se realizan mediante cable UTP y conectores RJ-45.
Ahora bien, dependiendo del uso concreto que se le vaya a dar al cable de unión,
este puede adoptar varias configuraciones, que van a definir las conexiones
entre los diferentes pines de los conectores RJ-45 inicial y final del cable.
En las explicaciones que siguen trabajaremos siempre con la parte correspondiente
al clip del RJ-45 situada en la parte inferior de las imágenes, es decir,
consideramos el RJ-45 cogido en la mano con la parte correspondiente a la conexión
con el Jack hacia afuera, y la pestaña de enganche hacia abajo.

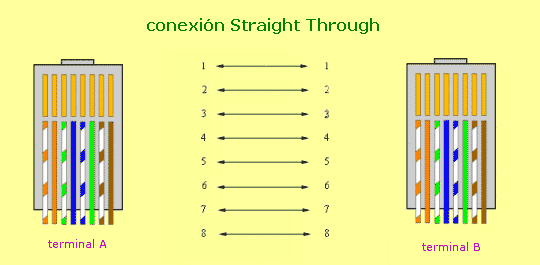

Conexión Straight Trough.- (con HUB)
Este tipo de conexión se usa en cables que van a conectar un host a una
red Ethernet 10BaseT. Generalmente, un extremo del cable (terminal A) se conecta
al Jack de la tarjeta de red del host, mientras que el otro extremo (terminal
B) se conecta a un hub central. El esquema de conexiones es el que sigue:
Observamos que las conexiones se realizan entre iguales, por lo que el cable de un color determinado se conecta en ambas terminales al mismo pin del RJ-45. Es una conexión directa.

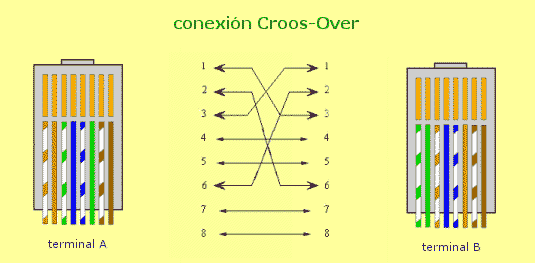

Conexión Cross-Over.- (sin HUB)
Se utilizan en el caso de cables que deben unir dos host directamente, a través
de sus correspondientes tarjetas de red. En este caso, es necesario realizar
una inversión de cables en los pines terminales, para que cada cable
activo cambie de funcionalidad (emisor o receptor) en cada uno de los Jacks.
El esquema de este tipo de cables es el siguiente:

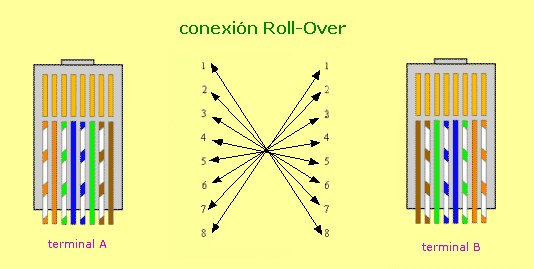

Conexión
Roll-Over
También denominada conexión de cable de consola, es la usada en
cables de conexión a una terminal de consola de un router, por ejemplo.
En ella, todos los cables van invertidos de posición, como si se reflejaran
en un espejo, siendo su esquema el siguiente:
* Dos conectores RJ-45, nuevos y de calidad.
* Un pelacables, para retirar correctamente los aislantes plásticos de las terminaciones del cable y de los hilos.
* Una grimpadora, aparato especialmente concebido para fijar los cables a los conectores RJ-45 mediante presión.
* Un gráfico
del esquema de cableado. Esto es muy importante, ya que si nos equivocamos en
las conexiones, el cable no valdrá, quedando inutilizados los conectores.
* Un analizador de cables, para comprobar la correcta finalización del
cable construido. Hay en el mercado diferentes marcas y modelos, siendo casi
todos aptos para esta tarea.
Una vez preparados
todos los materiales necesarios, los pasos a seguir son los siguientes:
1. Cortamos el trozo de cable necesario. Los estándares 568-B recomiendan
que la longitud máxima para un cable de conexión host-red no supere
los 3 metros.
2. Pelamos los extremos del cable, quitando el revestimiento exterior de plástico
en una longitud adecuada. La idea es que el cable, al ser insertado posteriormente
en el Jack, tenga protección externa justo hasta la entrada a los pines.
Si queda más porción sin revestimiento el cable queda suelto y
se incrementan las pérdidas de señal, y si queda menos las conexiones
no se harán de forma correcta.
3. Separamos
los cables, los destrenzamos y los disponemos según el esquema adecuado.
4. Los aplanamos y los recortamos de tal forma que la longitud de los hilos
no trenzados sea de unos 12 milímetros, distancia idonea para la perfecta
conexión. No hay que preocuparse de "pelar" los extremos de
los hilos, ya que al ser presionados luego con la grimpadora se realiza este
proceso de forma natural.
5. Insertamos los cables en el conector RJ-45 y los empujamos hasta el fondo,
asegurándonos de que llegan hasta el final, de tal forma que se puedan
ver los hilos cuando se mira el conector desde el extremo.
6. Inspeccionamos que la distribución de hilos por colores esté
de acuerdo con el esquema.
7. Engarzamos los hilos al conector con la grimpadora, ejerciendo una buena
presión en ésta, para que la conexión se realice correctamente.
8. Hacemos lo mismo con el otro extremo del cable.
9. Comprobamos
la correcta conexión del cable mediante un analizador de cables. El método
de comprobación puede variar según el analizador usado, por lo
que debemos consultar las instrucciones del mismo. Generalmente se conecta un
extremo del cable al analizador, y el otro extremo a una pieza especial, de
tal forma que, al conectar el analizador, nos dirá en pantalla si el
cable está correctamente conectado o, en caso contrario, qué pares
de hilos no lo están.
Si seguimos correctamente estos pasos, dispondremos de un cable útil,
constuido de acuerdo con los estándares.
Una vez tenemos el cable, éste se conectará por un extremo en
el conector de la tarjeta de red del host, y por el otro generalmente en la
toma Jack RJ-45 situada en la pared, que será la que nos dé acceso
a la red.
Si tenemos
que instalar dicha toma, el proceso es análogo al visto de construcción
de un cable, con la diferencia que ahora el propio Jack lleva unos códigos
de colores que indican dónde debe ir cada hilo. Para insertar los hilos
en los pins internos se usa una herramienta de punción especial, que
achucha el hilo y lo pela de forma automática. Una vez conectados los
hilos, tan sólo queda acoplar en Jack en la cajeta atornillada a la pared.
RJ-45 Hembra
Gráficos sobre su configuración:
|
|
 |
| Tenemos 2 series: A y B | |
 |
 |
