RADIO
INSTITUTO
TRABAJOS Y EQUIPOS QUE ARMARÁ DURANTE SU ESTUDIO
ESTOS
SON LOS TRABAJOS PRÁCTICOS QUE REALIZARÁ DURANTE EL ESTUDIO DE TÉCNICO EN
ELECTRÓNICA, QUE CORRESPONDEN AL MÓDULO 1, ES DECIR, QUE; LE ENVIAREMOS TODOS LOS COMPONENTES, CIRCUITOS IMPRESOS,
GABINETES, TORNILLOS, ESTAÑO, CABLES ETC. ETC. QUE SE EXPONEN EN ESTE
INFORME. NO NECESITA COMPRAR NADA ADICIONAL.
A ESTAS IMÁGENES, DEBEN AGREGARSE 59 TRABAJOS QUE SE EFECTÚAN EN
PLAQUETA DE ENSAYOS (PROTOBOARD) QUE TAMBIÉN RECIBE, SE INCLUYE LA MUESTRA DE UN
TRABAJO SOBRE ELLA EN ESTA LISTA.
TAMBIÉN
RECIBIRÁ, EN EL PRIMER ENVÍO, UN JUEGO DE HERRAMIENTAS, NECESARIO PARA LA REALIZACIÓN DE
LOS TRABAJOS QUE SE DETALLAN. ESTÁ COMPUESTO POR: UN ALICATE, UNA PINZA DE PUNTAS, UN SOLDADOR DE 30/40
WATTS, UN JUEGO DE DESTORNILLADORES, UN BUSCAPOLOS DIGITAL Y UN
DESTORNILLADOR BUSCAPOLOS CON LAMPARITA DE NEÓN. VEA LA IMAGEN SIGUIENTE.
|

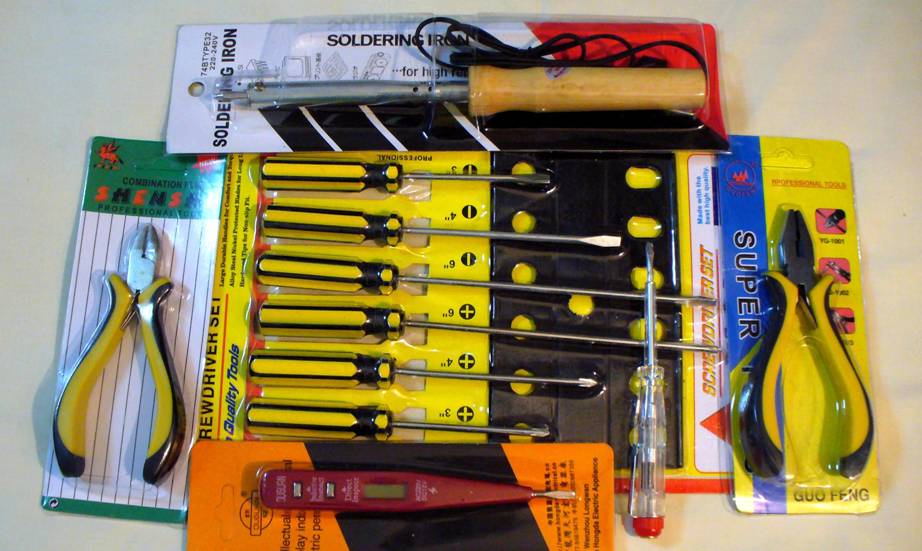

JUEGO DE HERRAMIENTAS – LO RECIBE
AL INICIO DE SU ESTUDIO, EN EL PRIMER ENVÍO
|
|

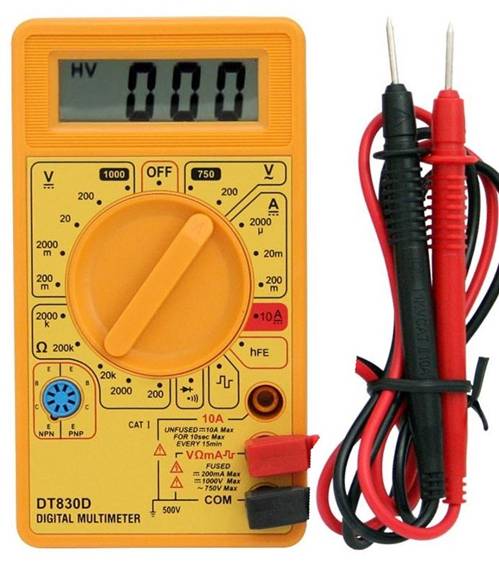

TESTER DIGITAL – LO RECIBE AL PROMEDIAR EL ESTUDIO
|
LOS
ALUMNOS INSCRIPTOS EN EL MÓDULO 2, RECIBEN UNA PARTE DE LOS TRABAJOS DE ESTA
LISTA; SE ESPECIFICA CUALES SON EN LOS PLANES DE PAGO DE CADA MÓDULO Y EN LAS
LISTAS DE MATERIALES QUE SE ENVÍAN Y QUE TAMBIÉN SE EXPONEN EN UNA PÁGINA DE
ESTE SITIO.
LAS
HERRAMIENTAS SE ENVÍAN EN LOS 2 MÓDULOS. - SI SE AGREGA ALGÚN TRABAJO NUEVO
DURANTE SU ESTUDIO, SE LE ENVIARÁ SIN CARGO.
|

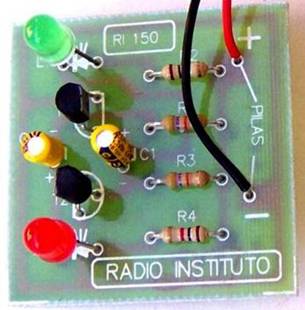

SECUENCIADOR
|
|
LADO COMPONENTES
|
LADO SOLDADURAS
|
|
Se trata de un secuenciador a diodos led.
Luego le agregaremos dos etapas para que además funcione con dos líneas de
lámparas de 220 V. De usos múltiples, por ejemplo, iluminación muy
llamativa de una vidriera.
|
|
|
|

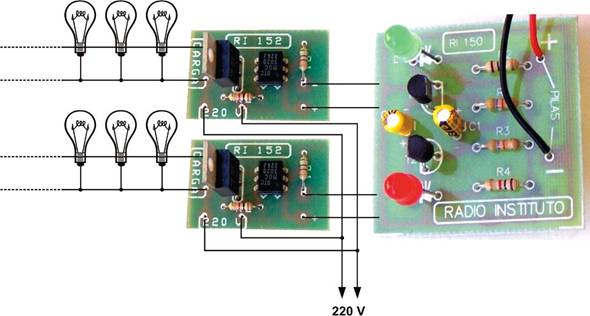

En
este trabajo se agregan las placas RI 152 para conseguir las dos líneas de
220 V y hacer encender las lámparas en secuencia, al igual que los led. Los circuitos integrados MOC 3020 aíslan la línea
de 220 V de la placa RI
150. Una de las placas RI 152 la construye el alumno aplicando los
conocimientos adquiridos en la lección "Construcción de circuitos
impresos"
|
|
LADO COMPONENTES
LADO SOLDADURAS
|

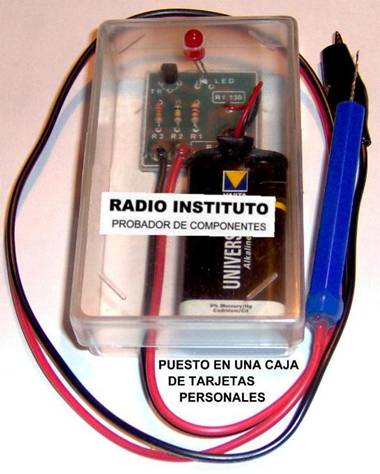

RI 130 - PROBADOR DE COMPONENTES
|
|
Este
instrumento prueba el estado de prácticamente cualquier componente
electrónico, por ejemplo, capacitores, resistores, lámparas, aislación de
transformadores, transistores etc. etc. En la lección que se arma, se dan
todas las instrucciones para usarlo.
|
|
OSCILADOR
DE AUDIO SENOIDAL
|
|
LADO COMPONENTES
|
LADO SOLDADURAS
|
|
Es un oscilador de audiofrecuencia
que trabaja en frecuencias audibles y de forma de onda senoidal
o sinusoidal (es lo mismo). Puede usarse como inyector de señales de este
tipo y tiene suficiente potencia para alimentar un parlante directamente y
comprobar su estado.
|
|

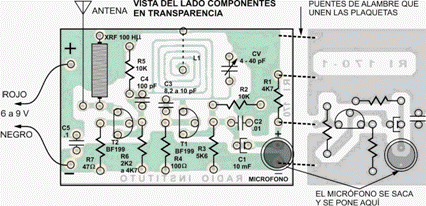

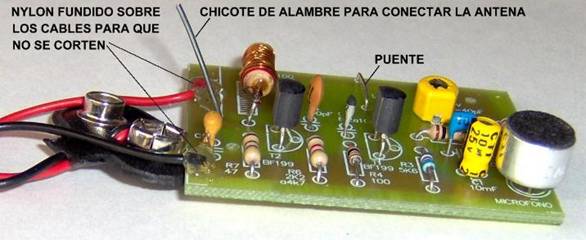

TRANSMISOR DE F.M.
|
|
LADO COMPONENTES
|
LADO SOLDADURAS
|
|
Este
trabajo corresponde a un transmisor de frecuencia modulada (F.M.) que funciona en la banda comercial de 88 a
108 Mhz.
|
|
|
|
|
En
este trabajo el alumno construye una placa de circuito impreso del mismo
modo que lo hizo con la RI 152,
también se califica, se devuelve con los materiales y luego la arma, para
darle mayor sensibilidad al transmisor que ya había hecho anteriormente.
|
|

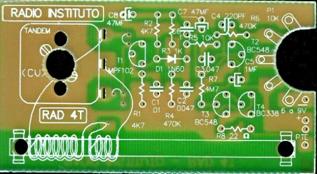

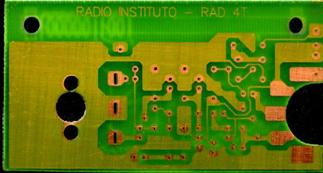

RECEPTOR DE 4 TRANSISTORES
|
|
LADO COMPONENTES
|
LADO SOLDADURAS
|
|
En esta lección
construye un receptor de 4 transistores. Es sencillo, pero funciona muy
bien.
|
|

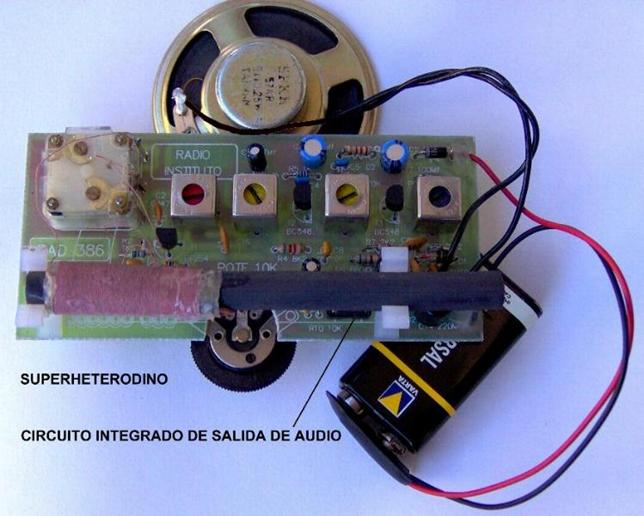

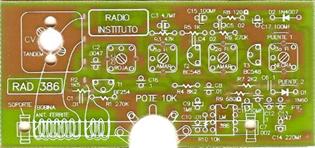

RECEPTOR SUPERHETERODINO - SALIDA DE AUDIO CON
CIRCUITO INTEGRADO
|
|
LADO COMPONENTES
|
LADO SOLDADURAS
|
|
Este
receptor posee excelentes características, toda la etapa de salida de audio
la compone un circuito integrado especialmente diseñado para el uso con
pilas por su bajo consumo propio. Si se quisiera reemplazar este integrado
por transistores comunes, harían falta 10, además de muchos componentes que
habría que asociar. Funciona con 6 V ó 9 V (es preferible 6 V).
|
|

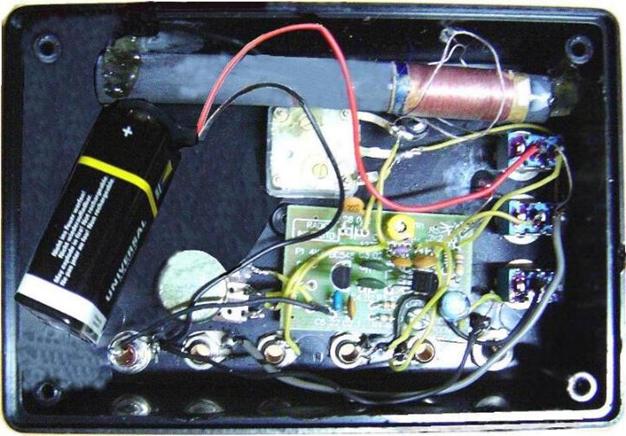

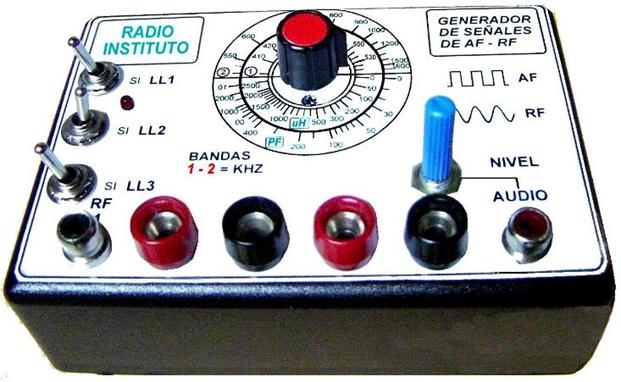

GENERADOR DE SEÑALES DE AUDIOFRECUENCIA Y
RADIOFRECUENCIA
MIDE INDUCTANCIAS, CAPACITANCIAS, CALIBRA RECEPTORES
|
|
|
|
Es
un instrumento muy importante y de notables características. Además de
generar señales de audio y de radiofrecuencia, mide el valor de inductancia
de bobinas y de capacitancia en capacitores, dentro de ciertos límites en
ambos casos. Puede calibrar receptores sin estar conectado con ellos ya que
las frecuencias de RF que genera son emitidas y captadas por el receptor
bajo ajuste. No genera frecuencias armónicas, por lo tanto la señal de
ajuste que se escuche en el receptor es la fundamental, por lo que no hay error
de ajuste. Puede calibrar bobinas de F.I. (por
ejemplo de 465 Khz) sueltas, es decir fuera del
receptor.
|
|

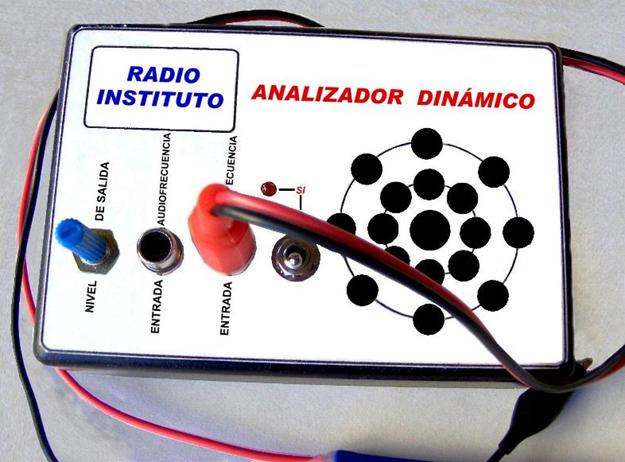

ANALIZADOR DINÁMICO - (ANADIN)
|
|
|
|
Sigue
siendo el instrumento más importante en la reparación de receptores y equipos
de audio. Permite encontrar rápidamente la falla con el equipo en marcha
(prueba dinámica). Funciona "robando" una ínfima porción de señal
de las distintas etapas del equipo en reparación, sean de R.F. o de A.F. hasta
encontrar la que está fallando. Ejemplo: si hay señal en la entrada de una
etapa y no hay señal en la salida de la misma, quiere decir, obviamente,
que aquí está el problema. Solo nos resta medir unos pocos componentes
asociados con esta etapa hasta encontrar el, o los, defectuosos.
|
DESDE ARRIBA Y HASTA EL FINAL DE LA LISTA, (O SEA LA LISTA
COMPLETA)
SON TODOS LOS APARATOS QUE ARMARÁ EN EL MÓDULO 1 - (TÉCNICO EN
ELECTRÓNICA). DEBE SUMAR 59 TRABAJOS QUE REALIZARÁ EN LA PLAQUETA DE ENSAYOS
(PROTOBOARD).
DESDE AQUÍ PARA ABAJO SON LOS TRABAJOS DEL
MÓDULO 2.
|

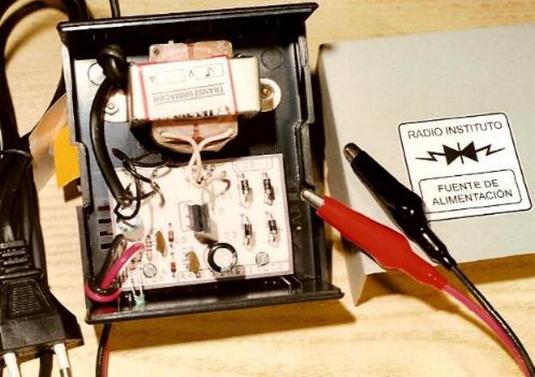

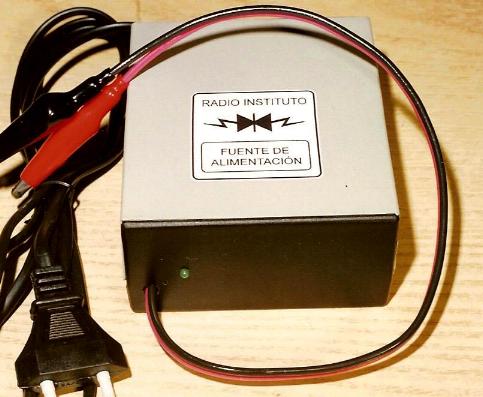

FUENTE DE ALIMENTACIÓN - CARGA BATERÍAS DE 12 V
|
|
|
|
Esta
fuente de alimentación se arma en la lección Nº 1 del curso de
Electrónica Digital 2ª parte y la empleará para alimentar los trabajos que
realice durante el estudio de este curso. Está preparada para funcionar
como cargador de baterías. Puede quedar permanentemente conectada ya que
luego de cargarla, la mantiene a flote con 13,4 V.
|
|

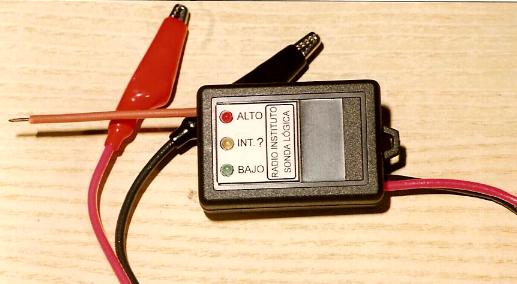

SONDA LÓGICA DE MEDICIÓN EN CIRCUITOS DIGITALES
|
|
 ---
LADO COMPONENTES LADO
SOLDADURAS
|
|
Este
es un instrumento de medición en circuitos digitales. En este tipo de
circuitos solo son permitidos dos estados posibles: Alto (positivo total) o
Bajo (negativo general). Un estado intermedio en una salida indica que ese
integrado no funciona.
|
|

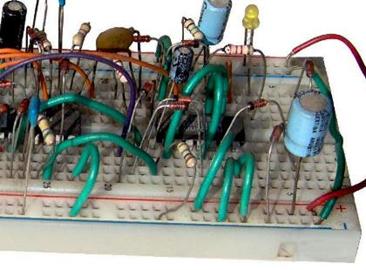

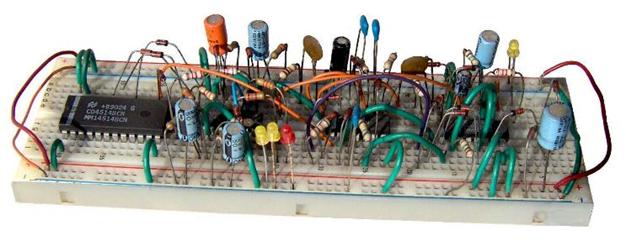

PLAQUETA DE ENSAYOS – PROTOBOARD
|
|
 -
VISTA EN DETALLE

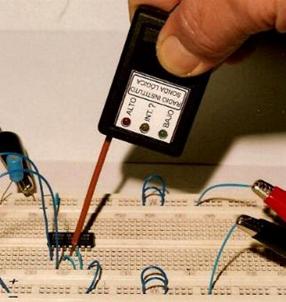

----------------------------------------------------------- MEDICIÓN CON LA
SONDA
|
|
En
esta plaqueta de ensayos armará y comprobará el funcionamiento de 59
circuitos. En ocasiones
armará hasta 3 circuitos distintos (irá agregando uno al otro) que luego
tienen acción entre sí, por ejemplo un Flip Flop vaivén que activa y desactiva un oscilador astable al que a su vez, está acoplado un divisor de
frecuencia. En la foto de arriba hay tres circuitos; se estudia la multiplexación de 4 datos (cuatro entradas) y la demultiplexación en el integrado CD4514 para obtener 16
salidas. También armará una sirena de tres tonos, un interruptor
crepuscular etc. etc.
|
|

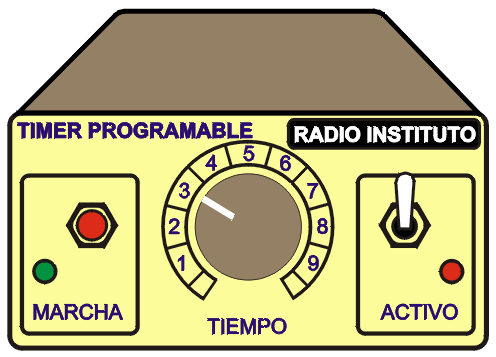

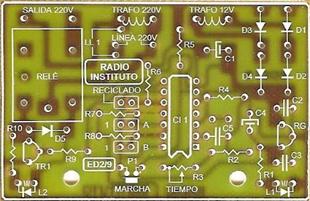

TIMER (TEMPORIZADOR) PROGRAMABLE
|
|
LADO COMPONENTES
|

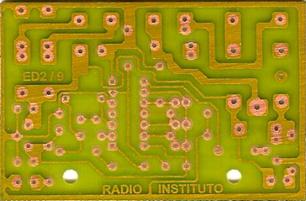

LADO SOLDADURAS
|
|
El Timer o temporizador que exponemos y que armará en la
lección 10 de ED 2ª Parte, tiene excelentes cualidades que lo distinguen.
Dispone de 4 programas de temporización,
seleccionables mediante 2 jumpers. Cada programa
puede regularse entre el tiempo mínimo y máximo. Puede usarse en modo de
ciclo simple, o modo reciclado, también seleccionable mediante jumper. Los tiempos que pueden obtenerse van desde 14
segundos hasta 11 horas.
|
|
 -
DETECTOR SÓNICO DE ROTURA DE CRISTALES
|
|

LADO
COMPONENTES
LADO SOLDADURAS PLAQUETA ARMADA
|
|
Este
detector de rotura de cristales se utiliza con la alarma automotor que se
arma en la lección siguiente, pero como es un equipo autónomo, puede tener
otros usos, por ejemplo, proteger una vidriera comercial en combinación con
otro tipo de alarma.
|
|

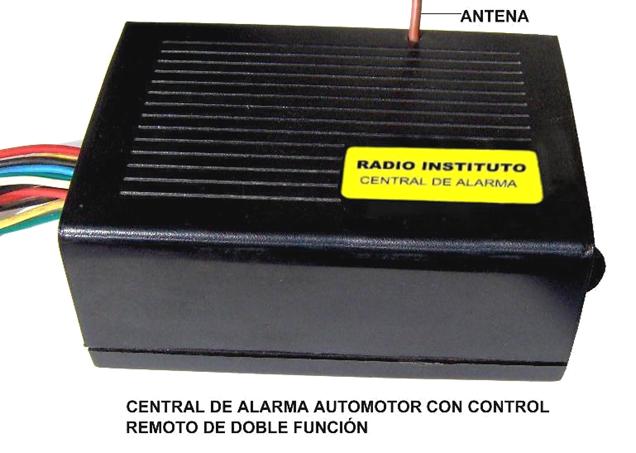

CENTRAL DE ALARMA TERMINADA
|
|

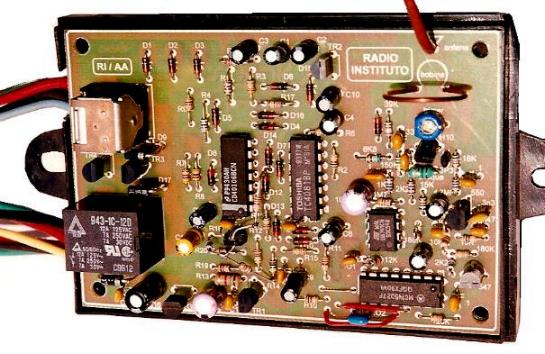

VISTA DE COMPONENTES MONTADOS Y BASE DEL GABINETE

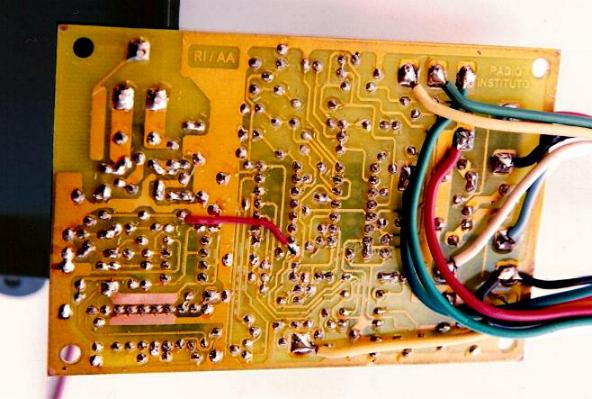

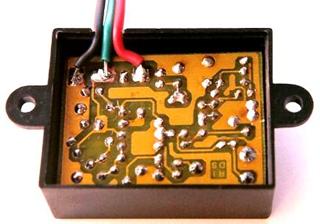

VISTA DEL LADO SOLDADURAS

TRANSMISOR TERMINADO VISTA MONTADO EN
EL GABINETE
|
|
Con este
trabajo culminamos el estudio. Se realiza en la lección 15 de ED 2ª parte.
Se trata de una alarma automotor de las mejores características que
existen. El trabajo anterior (detector de rotura de cristales) se acopla
con esta central por medio de una ficha de tres terminales que posee. El
transmisor tiene dos pulsadores: uno activa y desactiva la central, el otro
hace sonar las bocinas ó sirena (si instala una) mientras se lo tenga
apretado, por lo que resulta útil para encontrar el vehículo en una playa
de estacionamiento, para quienes somos olvidadizos...
|
|
TAMBIÉN LE
ENSEÑAREMOS COMO CONFECCIONAR ALGUNAS HERRAMIENTAS Y OTRAS QUE DEBE
COMPRAR, PERO QUE SON ECONÓMICAS.
|
|

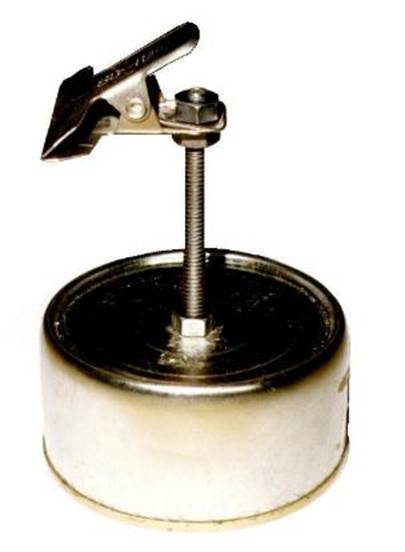

ESTE
SOPORTE DE PLAQUETAS ES NECESARIO PARA ARMAR LOS CIRCUITOS IMPRESOS. EN LA LECCIÓN
CORRESPONDIENTE LE
INDICAREMOS COMO HACERLO. LE ASEGURAMOS QUE ES MEJOR Y MÁS EFECTIVO QUE
CUALQUIERA DE LOS COMERCIALES QUE SE VENDEN EN PLAZA.
|

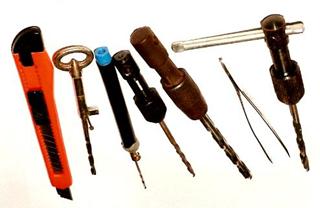

LIMAS VARIAS – PEQUEÑAS
BROCAS ACONDICIONADAS PARA PERFORACIONES A MANO.
|
EL ORDEN DE ENTREGA DE LOS TRABAJOS
PRÁCTICOS, PUEDE VARIAR (RECIBIR UNO ANTES QUE OTRO) POR LAS DIFICULTADES QUE
A VECES SURGEN EN LA ADQUISICIÓN DE
COMPONENTES (FALTANTES EN PLAZA).
