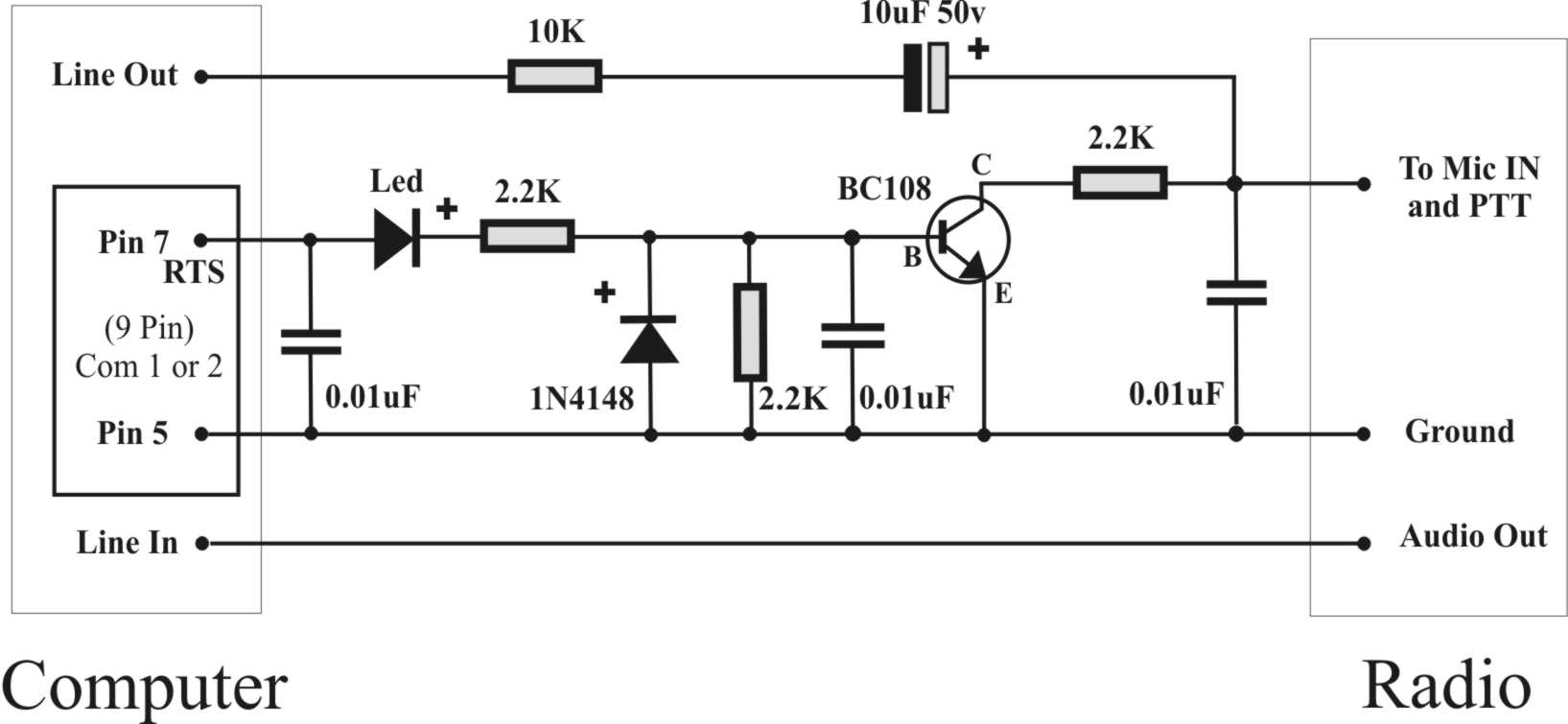

" Esta interface, muito
simples de construir, é usada para as modalidades
digitais que usa a placa de som do computador.
O circuito é
simples, usando componentes comuns no mercado, pode
ser montado em, ponte de terminais ou placas universais
(aquelas cheia de furinhos), O conector para a porta
Com é um DB9 fêmea, os plugs Line In e Line Out da
placa de som, deve ser o modelo estéreo e o plug do
radio é o modelo mono, faça as conexões e cabos o menor
possível, caso não seja possível, use cabo de áudio
blindado para evitar interferências, principalmente em
HF, eu usei um cabo de mouse, que estava encostado por
aqui, com excelentes resultados. Tenha especial cuidado
na montagem do conector do microfone que é ligado ao
radio, identifique antes qual é o pino que aciona o PTT/Grd
e MIC/Grd. Esta interface pode ser usada com o soft
MixW,
Echolink,
WSJT com
excelentes resultados."
|
