CONVERTIDORES A/D Y D/A.
2.1. CONVERTIDOR D/A CON RESISTENCIAS PONDERADAS.

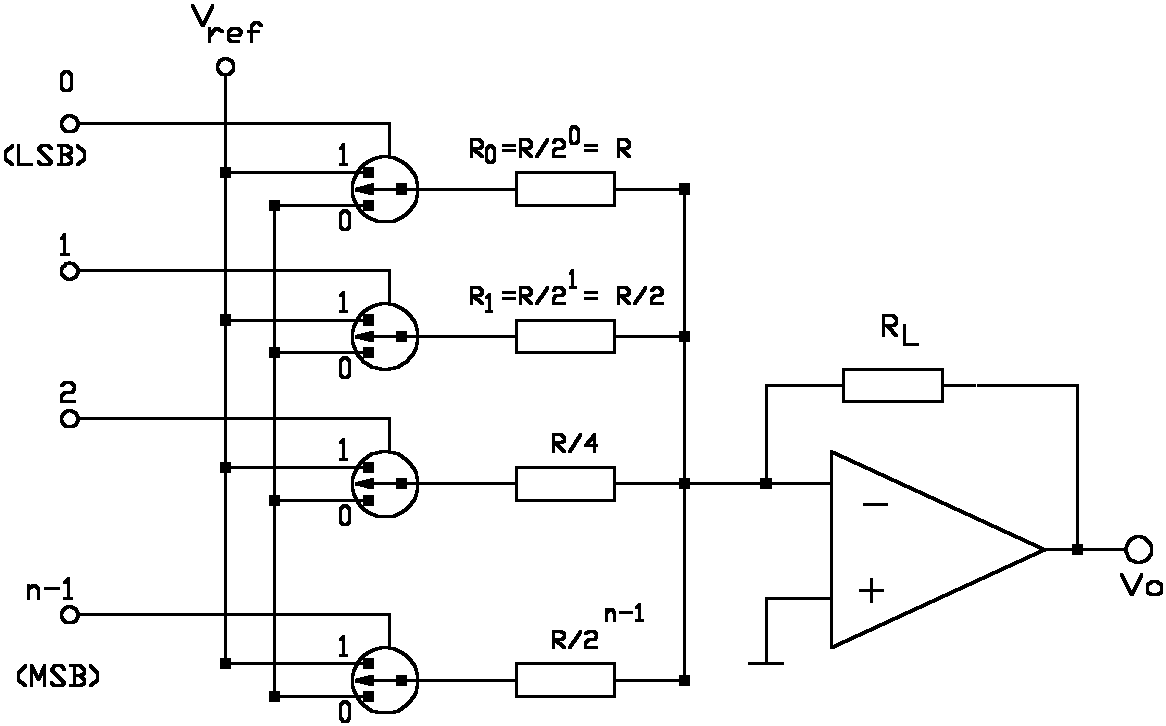

Este tipo de convertidor, responde al esquema de la figura siguiente. La red de resistencias está formada por un conjunto de valores que se obtienen a partir de una de ellas, R, dividiéndolas sucesivamente por potencias crecientes de 2. Todas las resistencias se conectan a la entrada de un amplificador operacional, conectado en modo sumador.
La tensión de salida del amplificador operacional será:
V0 = -RL.Vref (1/R0.S0 + 1/R1.S1 +..+ 1/Rn-1.Sn-1)
Donde Si tomará el valor 0 ó 1, según sea el valor del bit correspondiente.
La exactitud de este sencillo convertidor, depende de la precisión de las resistencias, siendo además necesario que el valor de dichas resistencias no varíe con la temperatura. Un grave problema de este convertidor es tener que disponer de un gran número de resistencias de mucha precisión, que además deberán tener valores bastantes elevados.
